RK3688真机问世 海美迪芒果嗨Q H7三代智能盒子实测

前言及官方参数

    前面我们对海美迪去年下半年推出的芒果嗨Q H7二代智能盒子进行了简评，在智能盒子这个几乎每月都有新机推出的产业来说，一款推出近一年之久的产品的播放性能已经给了我们很大的惊喜。虽然从测试结果上来看，H7二代跟本次测试的H7三代相比稍有不足，但相对同期推出的大部分网络高清机顶盒来说都已出色很多。

    海美迪芒果嗨Q H7三代智能盒子配备了瑞芯微最新的RK3368解决方案，采用安卓最新的5.1系统以及搭配了海美迪自主研发的最新版HiUI界面，虽然在外观上继续沿用了H7机型风格，但在硬件构架缺进行了较大的升级，具体性能如何我们将对H7三代网络高清播放器进行专业的测试。



海美迪芒果嗨Q H7三代智能盒子

    按照惯例，首先我们来看海美迪官方给出的H7三代机型的详细参数，以便我们能更直观的了解该机型的硬件信息及系统平台。

海美迪芒果嗨Q H7三代智能盒子官方参数

开箱录及附件

    海美迪芒果嗨Q H7三代智能盒子在外包装上跟之前的二代机型极为相似，只是在包装盒的UI上进行了适当的修改，相比二代盒子的包装显得更为简洁一些。

海美迪芒果嗨Q H7三代智能盒子

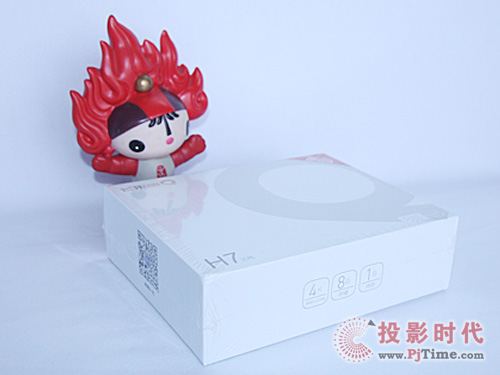

    在外包装的UI上，H7二代机包装的橘黄色已经变成浅灰色，包装盒正面的文字信息也相对做了删减。

海美迪芒果嗨Q H7三代智能盒子包装盒

    同样，包装盒背面的文字信息也进行了相应的删减，只保留了象征着正版的芒果互联网电视标签及H7三代机的产品序列号跟海美迪厂商的基本信息。

海美迪芒果嗨Q H7三代智能盒子包装盒背面信息

    打开包装盒后，映入眼前的是海美迪产品一贯采用的包装形式，半透明包装袋内的H7三代机型映入眼前，H7三代机的包装形式跟之前的两代机器的包装形式完全一致。

海美迪芒果嗨Q H7三代智能盒子

    对于配件方面，目前市面上大部分厂商出厂的智能盒子随机所带的配件都大致相当，当然海美迪智能盒子也不例外。不过如果你仔细观看就会发现，虽然海美迪网络高清机顶盒所带的配件跟其他厂商差不多，但在细节上确明显不同，海美迪所佩戴的HDMI高清线缆并不是市面上三五块钱就能买到的劣质产品，而是海美迪定制的高清线，如果小编没有记错，目前整个智能盒子产业只有海美迪跟开博尔两家企业在随机HDMI高清线上采用定制线缆。

    此外，在电源适配器上，海美迪H7三代智能盒子的电源适配器相对市面上常见的智能盒子电源适配器要小很多，这点对于用户使用来说还是很实用的。

海美迪芒果嗨Q H7三代智能盒子随机配件

    而对于遥控器来说，芒果嗨Q H7三代机没有沿用二代机型的遥控器，遥控器面板也没有采用仿拉丝效果，从手感上说小编个人觉得不如二代机的遥控器手感好。在按键功能上则同样采用的33键带学习功能于一体的智能遥控器。

海美迪芒果嗨Q H7三代智能盒子遥控器

H7“家族”经典外壳沿用三代机

    在外壳方面，芒果嗨Q H7三代智能盒子同样采用的香槟金为主色，从机器的整个外形来看跟二代机基本无异。

海美迪芒果嗨Q H7三代智能盒子

    因为H7三代机采用了瑞芯微最新的RK3368解决方案，所以海美迪H7三代机顶部右下角将方案的特性8核心、64bit作为重点标注出来。

海美迪芒果嗨Q H7三代智能盒子顶部

海美迪芒果嗨Q H7三代智能盒子底部

    而对于机器的正/背面，H7三代机跟二代机则是完全一样，正面一个HIMEDIA字样及复位键跟红外接收窗，背面则是机器的接口配置。

海美迪芒果嗨Q H7三代智能盒子正/背面

    芒果嗨Q H7三代机的左右两侧则是机器的USB接口及SD卡插槽。在接口方面H7三代机没有采用USB3.0接口，这也是受制于RK368芯片方案的限制，不过H7三代支持SDIO 3.0。

海美迪芒果嗨Q H7三代智能盒子侧面

64位安卓5.1操作系统

    芒果嗨Q H7三代智能盒子是海美迪与芒果TV合作推出的一款集大量正版影库的多功能网络高清机顶盒产品，所以在开机启动时我们可以看到启动画面中包含了产品自身的LOGO以及芒果TV的宣传语。

海美迪芒果嗨Q H7三代智能盒子启动画面

    首次开机或经过升级后重启开机，在经过约20秒左右的启动等待后，系统会自动进入到系统欢迎引导页，对于刚接触的用户可以通过引导页对H7三代智能盒子有大致的了解，方便用户更快速的上手操作。

海美迪芒果嗨Q H7三代智能盒子欢迎引导画面

    引导欢迎界面之后，机器便进入到正式的操作界面。在系统UI方面，海美迪H7三代机器同样采用了独家研发的HiUI，清晰、明了、简洁是HiUI界面最大的特点。

海美迪芒果嗨Q H7三代智能盒子HiUI操作界面

    海美迪HiUI界面依次由上至下分为三大板块，上部分为芒果在线资源区，可以通过遥控器、连接蓝牙鼠键、游戏手柄等左右滑动选择使用芒果嗨Q H7三代智能盒子所集成的芒果TV在线资源；中间部位为用户自定义应用添加区，使用过程中可以根据个人爱好将常用到的应用快捷方式添加到该区域；下方为主要功能设置区，对机器的进一步设置等高级操作都可以通过该区域相应菜单进入。

海美迪芒果嗨Q H7三代智能盒子应用设置菜单

    海美迪芒果嗨Q H7三代机采用了安卓64位版原生5.1系统，所以在设置方面跟并没有太多的区别，唯独不同的是海美迪将部分进阶（或者说不常用）选项直接隐藏掉了，对于发烧玩家来说可能需要折腾一番才能更好的体验到H7三代机的更多功能项。

海美迪芒果嗨Q H7三代智能盒子功能设置菜单

芒果TV正版资源体验

    随着7月份广电总局多项政令的实施，国家对版权方面的保护将会更加严厉，而对于智能盒子来说，海美迪与正规牌照方芒果TV的强强联手所推出的这款芒果嗨Q H7三代将会成为正版盒子的代名词。

海美迪芒果嗨Q H7三代智能盒子芒果TV播控

    具笔者亲式，目前所有盒子产品中所内置的播控软件中，只有芒果TV使用起来最方便，简洁的界面、清晰的导航归类都很容易上手（PS：仅代表笔者个人观点，使用习惯不同所带来的观感不同）。

海美迪芒果嗨Q H7三代智能盒子芒果TV播控分类

    芒果TV版在线观看频道（大类）包括：中超直播(限VIP会员)、芒果轮播、电影、电视剧、综艺、动漫、音乐、纪实、生活、教育、体育、财经、1080P、微电影、H.265等十多个类别，进入大类之后还有详细的分类可供选择，非常清晰明了。

    话不多说，下面直接上测试图，笔者通过10M联通ADSL拨号及20M光纤专线测试，播放均流畅无卡顿，连续播放8小时后从新测试均同样流畅。

海美迪芒果嗨Q H7三代智能盒子芒果TV H.265专区影片

海美迪芒果嗨Q H7三代智能盒子动画专区影片

海美迪芒果嗨Q H7三代智能盒子在线播直播放效果

    H7三代除内置芒果TV播控之外，用户也可以通过USB/SD卡安装第三方应用，虽然广电已明令禁止不得使用USB进行第三方应用的安装，但经测试HDP直播及云回看依然可用。

海美迪芒果嗨Q H7三代智能盒子HDP在线直播效果

本地资源播放测试

    一台出色的智能盒子，硬件性能与播放性能各占五成，而而在播放性能方面除了在线播放之外，本地资源的播放性能也是一大关键。海美迪芒果嗨Q H7三代智能盒子可以通过USB接口直播放本地资源，也可以通过SD存储卡播放本地资源。

海美迪芒果嗨Q H7三代智能盒子本地存储器选择

    在视频播放方面，H7三代网络机顶盒除了能播放常见视频资源外，对蓝光ISO视频及3D视频同样兼容，而且不需要安装第三方插件即可直接播放。

海美迪芒果嗨Q H7三代智能盒子蓝光ISO原盘播放

海美迪芒果嗨Q H7三代智能盒子蓝光ISO原盘3D播放效果

    不管是左右格式的3D视频还是上下格式的3D视频，都可以通过菜单键进行转换播放，还同时H7三代智能盒子支持视频的外挂字幕、音轨等进行设置。

海美迪芒果嗨Q H7三代智能盒子3D设置菜单

海美迪芒果嗨Q H7三代智能盒子字幕菜单

    对于智能盒子的本地播放性能，最简单的测试方法就是通过多种视频编码及封装格式跟不同的码率、音轨视频对其进行测试，对于H7三代网络高清播放器的测试也不例外，我们分别选取了多种不同编码、封装格式、音轨、码率的视频对其测试。

海美迪芒果嗨Q H7三代智能盒子报错视频

    H.264编码、AAC音轨、62Mbps码率、24fps帧的4K视频播放显示错误243。

海美迪芒果嗨Q H7三代智能盒子超大码率视频播放效果

    H.264编码、AAC音轨、100Mbps码率、30fps帧的4K超大码率视频播放流畅无卡顿。

海美迪芒果嗨Q H7三代智能盒子60fps视频播放效果

    H.265编码、AAC音轨、26Mbps码率、60fps帧的4K视频播放流畅无卡顿。

    总体来说，海美迪芒果嗨Q H7三代机在视频方面的表现相当不错，面对笔者大量的视频测试之下，仅有个别视频无法播放，而且海美迪技术已针对不能播放的视频进行分析，相信很快就会有相应的解决方法出来。

游戏、投屏，第三方辅助应用测试

    除了日常观看影片之外，智能盒子还能干啥？笔者对芒果嗨Q H7三代智能盒子的第三方应用进行了详细测试。H7三代不但是一款简单的高清播放器，同时还是一款不错的游戏机跟简易PC。

海美迪H7三代智能盒子游戏平台资源

    海美迪H7三代网络高清机顶盒可以安装第三方游戏应用平台来下载更多的游戏，机器更是具备同屏功能可供用户使用，如果是安卓用户只需要跟随机内引导页面下载相应的APK应用即可。如果是iphone用户且系统版本为7.0或以上版本，则可直接使用苹果手机自带AirPlay功能来实现同屏。

海美迪H7三代智能盒子AirPlay同屏

    测试所用为苹果手机，所以只需在H7三代盒子上安装上最新版本的乐播插件即可使用手机自带的AirPlay来实现同屏镜像。可以通过同屏功能实现手机游戏大屏显示，手机视频、图片、文档大屏显示等。

海美迪芒果嗨Q H7三代智能盒子乐播投屏插件

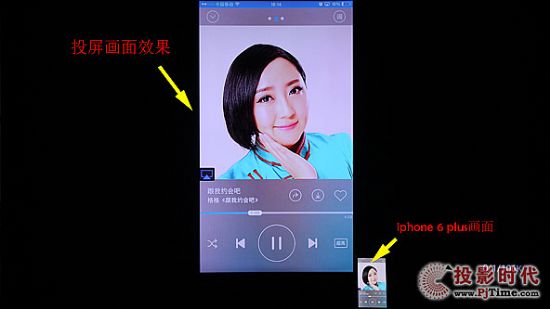

海美迪芒果嗨Q H7三代智能盒子同屏音乐播放效果

海美迪芒果嗨Q H7三代智能盒子同屏视频播放效果

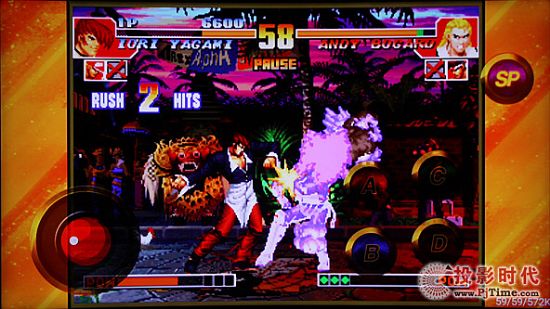

海美迪芒果嗨Q H7三代智能盒子同屏游戏画面效果

    使用遥控器操作太麻烦，想要更智能化的去操作H7？海美迪独家推出的微信遥控器绝对是智能操控的首选。只需要使用微信扫描二维码关注海美迪微信公众号，手机跟H7三代智能盒子保持在同一域网内即可通过海美迪微信遥控器对盒子的基本操作实现控制。

海美迪芒果嗨Q H7三代智能盒子微信遥控器

专业软件测试

    对于采用安卓系统的智能盒子而言，软件测试这块当然是必不可少的，虽然测试结果不能代表最终结论，但从某些方面也能反映出盒子的硬件与软件的结合性能。

    对于海美迪芒果嗨Q H7三代智能盒子我们同样采用专业的软件对其进行测试。首先进行测试的就是常见的跑分测试，经过三次跑分测试，第一次为33975分，第二次为34538分，第三次为34614分，最终我们取中间分放图出来。

海美迪芒果嗨Q H7三代智能盒子安兔兔跑分测试

    在视频兼容性方面，对于本地视频我们前面已经做了很详细的测试，并将有问题的已经贴图，所以此软件测试仅做为参考，测试显示完整支持的视频23个，存在卡顿现象的视频2个，不支持的视频格式为5个。

海美迪芒果嗨Q H7三代智能盒子视频兼容性测试

    对于H7三代智能盒子的硬件加速基准测试，我们采用了常规的Nenamark2.4对其进行测试，Nenamark2.4通过一段实时渲染的画面来来对图形能力进行测试，包括反射、动态阴影、曲面参数、复杂光线模式等内容。

海美迪芒果嗨Q H7三代智能盒子硬件加速性能测试

    而在稳定性方面，采用瑞芯微RK3368芯片的H7三代表现得非常出色，整个测试数据基本平稳，没有很大的波动。

海美迪芒果嗨Q H7三代智能盒子CPU稳定性测试

    在散热方面，由于H7三代智能盒子采用了全铝合金外壳，并在底部开有适当散热孔，所以在持续8小时的连续高清播放之后温度依然保持得相当不错，最高温度点也仅为37.5℃。

海美迪芒果嗨Q H7三代智能盒子温度测试

    在功耗方面，芒果嗨Q H7三代智能盒子平均功耗保持在5.5瓦左右，峰值功耗为6.8瓦。

海美迪芒果嗨Q H7三代智能盒子功耗测试

内部结构拆机分析

    对于采用瑞芯微最新处理器的海美迪芒果嗨Q H7三代智能盒子的内部结构我们进行了详细的拆机分解，并对各部件进行了详细的解说。

海美迪芒果嗨Q H7三代智能盒子

    海美迪H7三代网络高清机顶盒采用了全铝合金封闭式外壳设计，拧开底部四个螺丝即可轻松打开底部盖板。

海美迪芒果嗨Q H7三代智能盒子拆机

    打开底部盖板后我们可以看到分布在主板上的三个黑色螺丝，只需要使用十字螺丝刀即可将主板拆下，拿出主板时需要小心WIFI天线跟主板之间的连接线。

海美迪芒果嗨Q H7三代智能盒子主板

    而在无线WIFI模块方面H7三代智能盒子则采用了Realtek rtl8188etv无线局域网控制器，工作频段为ISM,2.4GHz；符合IEEE 802.11n标准，兼容IEEE 802.11b、IEEE 802.11g，且提供集中控制式(Infrastructure)和对等式(Ad-Hoc) 两种工作模式。

    USB驱动芯片采用的是GL850G HH4JB05Y22贴片式芯片，它拥有低耗电、温度低及接脚数减少等产品特性，支持4个下游连接埠，同时拥有过载保护功能，提供良好的EMI/ESD处理，亦提供self-power及bus-power自动侦测模式。



    而在存储方面，海美迪芒果嗨Q H7三代智能盒子则是采用了东芝e･MMC 8GB NAND闪存；RJ45网络变压器则采用了科优达（DGKYD）生产的KMS-1102NL贴片式百兆网络变压器，以太网收发器采用的ICPLUS的单端口IP101GA，支持一个10/100Mbps的有线连接。



    在内存方面，H7三代智能盒子采用两颗三星K4B4G1646D-BCK0内存颗粒，单颗容量为512MB；芒果嗨Q H7三代网络机顶盒的核心部分则采用了瑞芯微最新款RK3368芯片，RK3368采用八核64位ARM Coretex-A53内核架构，28nm工艺设计，运行主频为1.5GHz；GPU为PowerVR G6110，支持OPENGL ES 3.1，视频解码方面支持4K×2K视频，H.264/H.265硬解码以及HDMI 2.0@60Hz输出，从技术参数来看，CPU方面已经完全超越了上一代RK3288，但是在GPU方面则明显感觉跟主体有点不搭配。



测试总结、点评

    海美迪作为第一家推出64位OOT智能盒子的厂商，虽然产品外观上没有太多的变化，包括外包装乃至外壳基本都一样，然而在内部硬件构架方面却发生了很大的变化，海美迪采用全新的64位构架搭载8核处理器的H7三代智能盒子的推出也正式掀起了OTT智能盒子新一轮产品战。

海美迪芒果嗨Q H7三代智能盒子

    海美迪芒果嗨Q H7三代网络高清机顶盒除了在外观上具有动人心弦的土豪金之外，采用的纯铝合金外壳在散热方面也发挥了明显的导热优势，采用64位8核处理器的H7三代机在视频播放的流畅性上要明显优于普通盒子，而且在3D及蓝光原盘方面的支持也有明显提升，如果在硬件分辨率上能具有1920*1080的高清分辨率相信整体性能将更加强悍。

    投影时代网评测室特针对智能盒子在终端用户手中的使用情况将各项测试以100分为基准权衡比重划分分值，下图为本次海美迪芒果嗨Q H7三代智能盒子测试所得分值表。

海美迪芒果嗨Q H7三代智能盒子测试分值表

    点评：

    1、土豪金磨砂外观时尚耐脏，纯铝合金坚固耐用且利于扇热；

    2、采用最新瑞芯微RK3368解决方案，在视频播放流畅性方面具有明显优势；

    3、采用最新安卓5.1全新64位原生操作系统，搭配HiUI界面简洁、栏目清晰，对于用户而言操作更简单；

    4、内置芒果TV播控，海量正版资源在线欣赏；

    5、接口方面缺少USB 3.0，对于超大码率本地视频的播放会有所限制，采用了SDIO 3.0协议，SD插槽不仅仅可以插入SD卡，而且还可以插入符合该标准的其他外设；

    6、8GB EMMC可用存储步入顶配设置，1GB内存有所欠缺；

    7、支持蓝牙鼠标键盘，彻底抛开了以往鼠标输入的繁琐；

    8、配置HDMI2.0接口，支持真4K@60fps视频高速播放；
