网真视讯视频会议系统军队解决方案

建设背景

    随着军队信息化建设的不断深入，如何依靠各种先进的技术手段，尤其是运用信息技术的最新成果，来进一步提高通信保障和再生能力，是摆在军队各级通信部门领导面前的当务之急。北京网真视讯科技有限公司作为一个多年从事多媒体通信系统研发和建设的专业公司，我们积极支持并参与军队的信息化建设，凭借我们卓越的产品、精湛的技术、丰富的经验、完善的服务竭诚为广大军队用户服务。

    网真视频指挥调度系统是应用在部队、公安、电力、交通等特殊领域的通信系统，然而传统的指挥调度系统只听声音、不见其人，指挥者只能通过前方反馈的语音信息进行判断分析后，进行决策、下达命令。由于语音信息是一种描述性的信息，它不像视频信息那样直观、具体，缺乏一定的准确性，这给指挥者实施及时、有效的正确指挥带来了一定的影响。随着现代通信技术和多媒体技术的高速发展，北京市华纬讯电信技术有限公司研制出了运行在中低带宽条件下的具有单向远程视频监控及音、视频双向交互功能的视频指挥调度系统，这与传统的语音指挥调度系统相比发生了质的变化，填补了我国网真视频指挥调度系统的市场空白。

    网真视频指挥调度系统，采用符合MPEG4/H.264标准的先进视频编解码技术，并结合网络技术和多媒体技术，使其运行在现代数字通信网络（LAN/WLAN/SDH/ATM）平台上，确保了在中低带宽网络环境条件下提供高清晰、全动态、全实时图像，它是一套具有双向音、视频交互及数据传送功能的以视频指挥调度通信为主的多媒体通信系统。

网真系统概述

    针对以上不足，北京网真视讯科技有限公司依托雄厚的军事通信技术背景和多年从事数字视讯产品的研发经验，在国内率先开发了适用于部队作战训练需求的“网真视频指挥调度系统”。系统采用分布式控制结构和高清晰度的MPEG-4/H.264数字视频编码技术，紧密结合部队多种视频业务的综合应用需求，应用多项自主开发的专利技术，实现了远程视频监控及指挥调度、视频会议、环境数据采集、视频报警联动等多种关键业务功能。

建设方案特点：

先进性：采用先进的MPEG-4/H.264视频编码技术，压缩比高，图像质量好；

整合性：一套系统实现了，视频指挥调度，视频会议功能；

兼容性：支持多种视频监控系统的接入；

安全性：独有的多级别、多权限的指挥调度管理。

实时性：支持用户多级别实时指挥调度；

多业务性：单一用户终端支持多项业务应用；

可扩展性：支持环境数据采集、视频报警联动；

    该系统能够将远程视频监控、视频指挥调度与视频报警联动有机地结合。用户可以通过该系统进行各级作战部门之间的视频指挥调度和应急事物处置协调。该系统可以满足用户对各种工作现场情况的事前预防、工作现场的事中监控、出现事故的事后处置等一系列军事训练和作战演习远程视频监控、视频指挥调度需求。


视频会议系统结构

总体结构

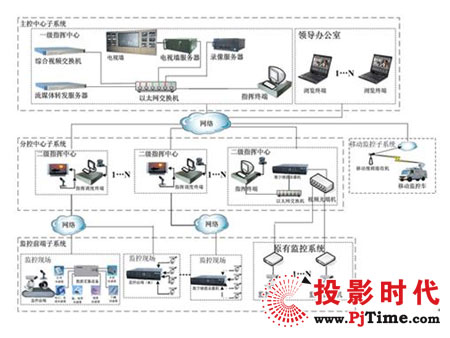

综合视频指挥系统从组织结构上应与军队编制体制和隶属关系相吻合，这样才能真正发挥综合视频指挥系统的作用，同时又必须适应指挥体系扁平化发展的需要。一般军队单位的管理组织结构形式可分为：直接行政隶属关系和间接业务领导关系，所以综合视频指挥系统在部署结构也要符合以上两种组织结构。综合视频指挥系统以模块化单元为基础构建，模块化单元分为主控中心子系统、分控中心子系统、监控前端子系统、移动监控子系统，典型的三级组织结构图如下：

系统功能

指挥调度功能

   借助于综合视频指挥系统独具的多种级别和权限模式设置，上级指挥员通过指挥调度终端可以向下级发布指挥和调度命令，上下级各个部门、各级领导与下属之间可以实时地进行音、视频信息的双向交流。
指挥调度人员可实现多种指挥方式：

点对点指挥调度：一个上级对一个下级的指挥调度。

点对多点指挥调度：某指挥调度终端根据权限设置可以呼入召集多个指挥调度终端，进行一对多的指挥调度。

    插入指挥调度：上级指挥调度终端可以呼叫插入其它正在进行的指挥调度组，并得到指挥调度组的指挥权；上级指挥调度终端可以呼叫其它正在进行的指挥调度组内的终端用户，经指挥调度组指挥者同意后，可加入上级指挥调度组。

*被指挥调度者可随时加入和退出指挥调度组。

*指挥调度内调用监控任意监控点的图像，并可广播该图像。

*多组指挥调度内同时调用监控任意监控点的图像。

*支持指挥调度者对被指挥者指挥调度前的预览。

*通过配置可显示任意联动报警点的图像。

*指挥调度者对多个监控前端进行语音广播。

*控制中心的值班人员在日常管理过程中可以利用视频指挥调度功能与各下级控制中心的值班人员、各现场的工作人员进行业务协调。

    当现场发生意外情况，现场人员不能解决，各级领导和相关专家又不能及时赶到现场，此时可以利用系统的指挥调度功能召集相关业务主管和专家实时的监视现场情况，并与现场人员进行语音实时交流，共同指导现场进行意外情况的处理以及相应的远程指导，为现场解决问题提供有力的支持，大大节省时间，提高工作效率。

视频会议功能



    根据用户的应用需求，召开传统视频会议，进行双向音视频交流互动。主席可以设定多个例会，每个例会包含相对固定的成员，主席可以方便地组织会议。会议成员可随时加入和退出会议组。主席可以对各个会场的发言权进行控制，并可广播某一分会场。

    系统支持多种会议形式：即时会议、支持例会、多组会议，上级领导机关，可根据需要适时召开视频会议，实现交班会、总结会等各种会议，进行多点多方双向音视频交流互动。

远程视频监控功能

    用户能灵活切换现场视频画面、控制云台和摄像头，方便地组合显示一至九路的视频画面并支持双向语音可视对讲。

支持多种监控模式：

    点对点监控：某指挥调度终端或视频浏览终端可以监视其他指挥调度终端及监控前端的图像，必要时可进行语音对讲。

    点对多点监控：某指挥调度终端或视频浏览终端可以同时监视一至九路监控前端，监控前端接入视频分割器、DVR，同样带宽条件下可以实现同时对更多点的监控。

多点对一点监控：系统中可以有多个不同级别的指挥调度终端或视频浏览终端监视同一监控前端。

多点对多点的监控：系统可以做到多个指挥调度终端或视频浏览终端对多个监控前端的同时交叉监控。

    控制中心利用本系统提供的功能，对各分控中心及各现场等部位进行视频监视。可实现现场画面灵活切换、对远端摄像云台遥控，方便地组合显示多路视频画面等功能，各分控中心对本单位现场等部位进行视频监视。可实现现场画面灵活切换、对远端摄像云台遥控，方便地组合显示多路视频画面等功能，单位首长在办公室里直接对主控中心、各分控中心或现场进行视频监控。可实现现场画面灵活切换、对远端摄像云台遥控，方便地组合显示多路视频画面等功能。

现场扩音呼叫对讲功能

    当主控中心、各分控中心发现现场有人违规操作时，可以利用本系统对讲功能直接对现场人员喊话进行纠正，现场人员也可以在接收到调度室命令后，实时向控制中心进行汇报；当现场人员有情况向控制中心汇报时，可以利用本系统主动向控制中心发起呼叫，并向控制中心进行工作汇报，同时接受控制中心下达的命令；首长在办公室里也可以直接对主控中心、各分控中心的值班员或现场人员下达命令。

电视墙多画面显示功能

    主控中心、各分控中心可安装多台网络视频矩阵，用户通过网络视频矩阵控制终端任意选择浏览监视现场多路视频画面，通过大屏幕电视墙实时显示。若监控点较多时，可以根据需求设置各种图像显示轮询方案，保证监控点的实时显示，便于系统管理员统一指挥、集中调度。

数字录音、录像功能

    主控中心、各分控中心可安装多台视频录像服务器，视频录像服务器支持视频的录制和查询检索回放等功能。用户通过录像服务器控制终端选择任意多路现场的画面随时手动录像、也可根据要求设定定时录像和设定联动报警触发录像，用户经授权通过web浏览器可根据终端名称、录像时间、录像地点、录像事件特征，随时查询检索视频文件，远程播放所需视频图像。

安全报警联动功能

     在营门、仓库、机房现场可以接入环境采集传感设备，如红外、湿度、烟感等，当采集到环境数据不正常时，可发出报警，联动该地域的监控图像立即显示在指定的监视设备（如：指挥调度终端、浏览终端），同时视频录像服务器启动对该监控点图像的录像任务，为日后取证提供宝贵资料，也为以后教育学习提供素材。

视频会议系统多种级别权限设置



    用户权限管理规定了对其他各终端的三种权限：指挥权、监视权和控制权。系统进行配置时可以根据实际的隶属关系进行灵活的权限设置。发生争用时，级别不同的级别优先，级别相同的时间优先，通过综合视频交换机可以根据用户管理需求进行灵活的级别和权限设置，能够适用于各种管理方式。

    多种级别与权限设置：比如，将主控中心设置为对所有下属单位具有最高三种权限，可以对下属单位终端具有指挥、监视和控制。分控中心只对本单位现场监控点进行指挥、监视和控制，而不能对其他单位监控点图像进行指挥、监视和控制。首长可设置为对所有下属单位具有监视和控制权，可以随时任意监控浏览下属监控点图像。

    系统控制级别管理：设定了十个控制级别，根据实际情况需要，分配给各级领导不同控制级别。如果几个终端同时对某个监控点进行摄像头、云台遥控控制操作，发生争用时，级别不同的高级别优先，级别相同的时间优先。低级别终端只能被动监看高级别终端的控制遥控图像，当高级别放弃控制权时，控制级别自动转交低级别终端。

智能监控识别及联动报警

    对特殊地点、敏感区域通过智能视频监控安全策略，进行智能监控识别。比如：重要设备不能被人盗窃、移动等，有些区域是禁区、不能让人靠近或有逗留等，某些区域只允许单方向通过等，以上这些区域出现了违反规定的情况，智能检测设备能够自动识别，并在无人值守的情况下实现对多种安全威胁的自动报警，记录整个违规的过程，同时联动到调度中心进行报警通知。

拍照功能

    系统支持拍照功能，终端处于监控模式时可以随时抓取所需图像。


视频会议系统外设控制功能



    支持远程摄像机、云台控制，云台控制方式可选（连续、步进），为了节省监控点接入带宽，支持对DVR和视频分割器进行控制，并实现远程的图像浏览切换等操作。

字幕播放功能

    系统内嵌字幕播放功能。在指挥和会议进行中，可以同时发送字幕，且支持多种字幕发送方式。字幕可随视频输出，方便消息通告、指示下达等；支持各类终端用户名称文字显示叠加功能、文字字体、颜色可选。

系统应用

    我公司针对军队军事演习、军事训练、日常管理和军队机构编制，充分考虑军队的网络条件、地域环境和保障需求，利用我公司研制的网真视频指挥调度系统已在军队得到广泛应用的成功经验，结合军队多种视频业务的具体应用需求，现归纳其主要应用需求如下，分为四大部分：

    一级指挥中心可对各二级指挥中心实施指挥调度，召开每日业务交班会，下达各项命令指示，实时检查指导下属单位的工作情况；也可随时监控各类环境现场和所属部队训练值勤工作情况，发现重大问题协调下级部门会商解决。


    各二级指挥中心可随时向上级请示汇报本单位的训练工作情况，实时监控各类环境现场和所属部队训练值勤工作情况，发现问题及时提醒，并在需要时进行双向语音对讲。如果所属部队在训练值勤工作碰到疑难问题，自己无法解决，可及时通过语音对讲向本级或越级向上反映，得到各级领导和主管部门的指导帮助。
机关首长以及各主管部门领导在机关办公区，即可随时监看下属各级工作人员工作情况，各类被监控设备运行场景情况；随时随地直观掌握部队的全面值勤训练工作情景，为首长演习决策提供客观依据，提高首长的办事效率。

    一级指挥中心对各二级指挥中心日常管理，通过视频会议功能，召开业务视频会议、传达上级文件、布置年度计划，为日常管理等提供高科技手段。

    对重要目标环境实现环境数据自动化采集（温湿度、气体浓度、电流、电压等），使管理者及时掌握设备环境实际情况变化以及设备的运行实际状况。根据现场环境要求，设定各种环境参量的上下限以及各种报警参数，当监测数据达到设定触发条件时，即可产生报警信号并联动视频监控，把现场图像及时传给主控中心和各级分控中心值班人员得到及时处理。对特殊地点、敏感区域通过智能视频监控安全策略，可设定各种事件安全侦测规则，达到某个区域的智能化防范管理。

    可以分区设定安防监控，满足军队安全保卫部门的需求，对营区、营门、围墙、办公室、仓库等实时监控。当意外事件发生时，系统发出报警视频联动指令，把报警点的视频图像传到值班室设定指挥调度终端、浏览终端显示，录像服务器启动该事件录像，提醒保卫人员及时处理。
