能源企业指挥调度系统解决应用方案

建设背景

    油田的生产安全问题，是国家和政府一直关注的问题，每一起重大的安全生产事故，都引起了党和国家领导人的密切关注。 生产安全的信息化，是石油生产领域信息化的重中之重。 党的十六届五中全会从经济社会发展的全局出发，把安全摆在与资源、环境同等重要的战略位置，强调“坚持节约发展、清洁发展、安全发展，实现可持续发展”。安全发展指导原则的确立，迫切要求以石油生产企业转变增长方式，创新发展模式，合理开发和利用资源，通过信息化的手段改善油田安全生产状况，实现油田建设、开发利用与生态环境相协调。

建设目标

    网真视频指挥调度系统实现公司、大队、小队对班组压裂、钻井、修井、油维等施工现场实时音视频远程监控和视频指挥调度。

    可以全屏或分屏显示图像，并在图像上叠加地点、电话号码等字幕信息。通过发送命令给现场音视频服务器，可以遥控监控端的摄像机、云台和可变镜头等设备，并进行语音对讲。可以进行手工即时录像，定时录像或根据告警进行告警联动录像，随时调出任何一段时间的录像进行回放。

能源企业指挥调度系统传统指挥调度系统介绍

能源企业指挥调度系统传统指挥调度系统介绍

    网真指挥调度系统是应用在部队、公安、电力、交通等特殊领域的通信系统，然而传统的指挥调度系统只听声音、不见其人，指挥者只能通过前方反馈的语音信息进行判断分析后，进行决策、下达命令。 由于语音信息是一种描述性的信息，它不像视频信息那样直观、具体，缺乏一定的准确性，这给指挥者实施及时、有效的正确指挥带来了一定的影响。 随着现代通信技术和多媒体技术的高速发展，采用先进的MPEG4/H.264视频编解码技术，并结合网络技术和多媒体技术，使其运行在现代通信网络平台上，实现具有单向远程视频监控及音、视频双向交互视频指挥调度系统，是我国远程视频指挥调度系统发展方向。

实现视频指挥调度系统通常方案

建设独立的视频监控系统；

建设独立的视频会议系统；

这些实现方式存在着以下不足：

兼容性差：两套系统，两个控制中心，且相互独立，无法兼容。

重复建设：设备的重复投入，建设成本和维护成本高。

共享性差：多个用户终端独立操作，所需视频信息不能共享。

    操作复杂：控制中心需配置多个不同用户终端，操作和管理都比较复杂，给用户使用带来极大的不便。
无法实现真正即时、交互的指挥调度功能，不能满足部队训练、作战的真实需求。

能源企业指挥调度系统视频指挥调度系统推荐方案

    针对以上视频指挥调度系统通常方案不足，北京网真视讯科技有限公司依托雄厚的军事通信技术背景和多年从事数字视讯产品的研发经验，在国内率先开发了适用需求的“网真视频指挥调度系统”。系统采用分布式控制结构和高清晰度的MPEG- 4/H.264数字视频编码技术，紧密结合多种视频业务的综合应用需求，应用多项自主开发的专利技术，实现了远程视频监控及指挥调度、视频会议、环境数据采集、视频报警联动等多种关键业务功能。

方案特点：

先进性：采用先进的MPEG-4/H.264视频编码技术，压缩比高，图像质量好；

整合性：一套系统实现了视频指挥调度，视频会议功能；

兼容性：支持多种视频监控系统的接入；

安全性：独有的多级别、多权限的指挥调度管理。

实时性：支持用户多级别实时指挥调度；

多业务性：单一用户终端支持多项业务应用；

可扩展性：支持环境数据采集、视频报警联动；

    该系统能够将远程视频监控、视频指挥调度与视频报警联动有机地结合。用户可以通过该系统进行各级部门之间的视频指挥调度和应急事物处置协调。该系统可以满足用户对各种工作现场情况的事前预防、工作现场的事中监控、出现事故的事后处置等一系列远程视频监控、视频指挥调度需求。

系统结构

总体结构

    “网真视频指挥调度系统”系统采用基于网络的分布式控制结构，通过支持级联，方便系统容量的扩展。系统支持视频指挥调度、视频报警联动等多种应用，满足用户进一步升级改造的需要。

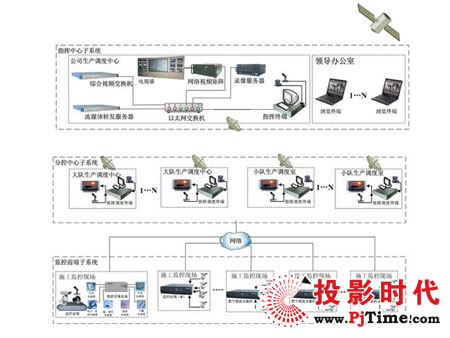

根据企业地理位置分散、流动性强的特点，整个系统通过VSAT卫星专网连接公司、大队、小队、生产班组，分为主控中心子系统、分控中心子系统、监控前端子系统、通信子系统，结构如下图。

能源企业指挥调度系统功能

生产调度指挥功能

    借助于网真视频指挥调度系统独具的多种级别和权限模式设置，上级指挥员或管理者通过指挥调度终端可以向下级发布指挥和调度命令，上下级各个部门、各级领导与下属之间可以实时地进行音、视频信息的双向交流。

    公司生产调度中心的调度人员在日常生产过程中可以利用视频指挥调度功能与各大队生产调度中心的值班人员、各小队的工作人员进行业务协调。

    当施工现场发生意外事故或设备发生故障，现场人员不能解决，各级领导和相关专家又不能及时赶到现场，此时可以利用系统的指挥调度功能召集相关业务主管和专家实时的监视现场情况，并与现场人员进行语音实时交流，共同指导现场进行意外事故的处理以及对设备抢修的技术指导，为现场解决问题提供有力的技术支持，大大节省时间，提高工作效率。

视频会议功能

    根据用户的应用需求，召开传统视频会议，进行双向音视频交流互动。主席可以设定多个例会，每个例会包含相对固定的成员，主席可以方便地组织会议。会议成员可随时加入和退出会议组。主席可以对各个会场的发言权进行控制，并可广播某一分会场。系统支持多种会议形式：即时会议、支持例会、多组会议。
远程视频监控功能

    在任意一台联网的计算机上经授权都能够随时看到监控图像画面和录像回放。公司、大队、小队及其它有关单位的视频浏览终端利用本系统提供的功能，对各施工现场进行远程视频监视。可实现现场画面灵活切换、遥控远端摄像机云台，方便地组合显示多路视频画面等。

    用户能灵活切换现场视频画面、控制云台和摄像头，方便地视频画面。支持画面全屏显示，支持最多81分屏同时显示，并可以按照任意方式进行画面轮循。提供按照电子地图方式观看监控图像画面功能。

能源企业指挥调度系统支持多种监控模式

点对点监控：某视频浏览终端可以监视监控前端的图像。

点对多点监控：某视频浏览终端可以同时监视一至十六路监控前端，监控前端接入视频分割器、DVR，同样带宽条件下可以实现同时对更多点的监控。

多点对一点监控：系统中可以有多个不同级别的视频浏览终端监视同一监控前端。

多点对多点的监控：系统可以做到多个视频浏览终端对多个监控前端的同时交叉监控。

    公司生产管理及安全管理等部门能够远程时时监控各大队及其所属各小队、班组的施工现场，并能够进行指挥，及时发现和纠正施工中的问题。

各大队领导能够远程实时监控下属各小队、班组的施工现场，并能够进行指挥，及时发现和纠正施工中的问题。

电视墙多画面显示

    支持电视墙监控。用户通过网络视频矩阵控制终端任意选择浏览监视现场多路视频画面，通过大屏幕电视墙实时显示。 若监控点较多时，可以根据需求设置各种图像显示轮询方案，保证监控点的实时显示，便于值班人员统一集中监控。

多路录像与回放

    支持手动录像、定时录像、触发录像及周期录像四种录像方式，最少可以保存录像前15秒的图像。支持录像分布式存储和集中存储。录像可以通过时间、日期、摄像头等条件进行筛选。

    用户通过录像服务器控制终端选择任意多路现场的画面随时手动录像、也可根据要求设定定时录像。

    用户经授权可根据终端名称、录像时间、录像地点、录像事件特征，随时查询检索视频文件，远程播放所需视频图像。

多种级别权限设置

    用户分级权限管理。系统进行配置时可以根据实际的隶属关系进行灵活的权限设置。发生争用时，级别不同的级别优先，级别相同的时间优先。

    通过综合视频交换机可以根据用户管理需求进行灵活的级别和权限设置，能够适用于各种管理方式。大队和大队之间的用户不能观看彼此图像和录像回放，大队用户能够看到本队所有小队的图像和录像回放。用户权限优先级数量可定制。

外设控制功能

    支持远程控制监控前端设备，远程遥控摄像机、云台，控制方式可选（连续、步进）。为了节省监控点接入带宽，支持对DVR和视频分割器进行控制，并实现远程的图像浏览切换等操作。

字幕播放功能

    系统内嵌字幕播放功能。支持多种字幕发送方式。字幕可随视频输出，方便消息通告。支持各类终端用户名称文字显示叠加功能、文字字体、颜色可选。

报警联动功能

    系统能够开放接口与煤矿数字化远程联网监控系统集成实现报警联动功能。系统接受报警信号，发出报警视频联动指令，把报警点的视频图像传到设定指视频浏览终端显示，并启动该事件录像服务器录像。
