视觉洗礼 多图详解网友绝美HTPC方案

绝美HTPC配置方案

    高清发展如此之快，一些DIY爱好者纷纷上马。除了高清大片之外，这部分玩家往往还想玩一些视觉效果好的游戏，如失落的星球、极品飞车等。这时，自动动手打造一台HTPC就成为不二之选。下面这位网友的HTPC配置方案就很值得大家学习，一起来看看吧。

配件	名称	数量	单价	总价
CPU	Intel Q9300四核	1	￥2,280	￥2,280
主板	ASUS Maximus Formula	1	￥2,880	￥2,880
显卡	蓝宝石HD3870 Toxic	2	￥1,399	￥2,798
内存	芝奇2GB DDR2 800	2	￥399	￥798
机箱	银欣LC-20	1	￥1,050	￥1,050
电源	海韵 M12-500(SS-500HM)	1	￥980	￥980
散热器	APACK BTF95	1	￥390	￥390
声卡	爱必特 颠覆者 7.1	1	￥999	￥999
鼠	罗技G7限量版	1	￥604	￥604
键	罗技自由魔板 PS3蓝牙无线键盘	1	￥679	￥679
光驱	先锋光雕	1	￥298	￥298
硬盘	西数1T	1	￥1,680	￥1,680
	西数1T（京东）	1	￥1,599	￥1,599
	机壳静音	1	￥150	￥150
	电源静音	1	￥95	￥95
	CPU导热	1	￥69	￥69
	安装测试费	1	￥200	￥200
	硬盘盒	1	￥58	￥58
	PCI-E转ESATA SATA II代阵列卡	1	￥114	￥114
	蓝牙适配器	1	￥49	￥49
合计				￥17,770

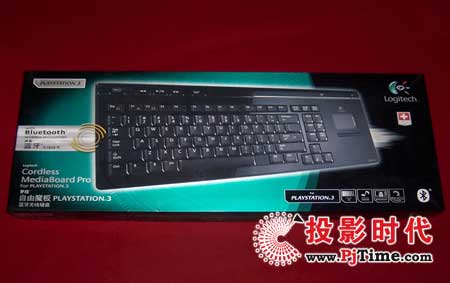

罗技自由魔板 PS3蓝牙无线键盘

    的外包装

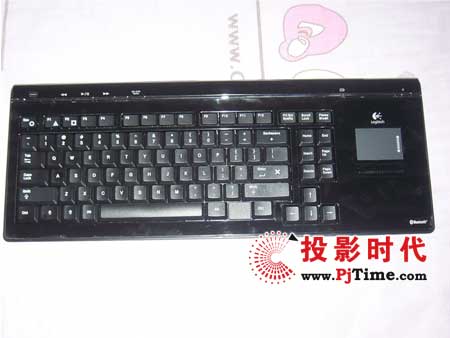

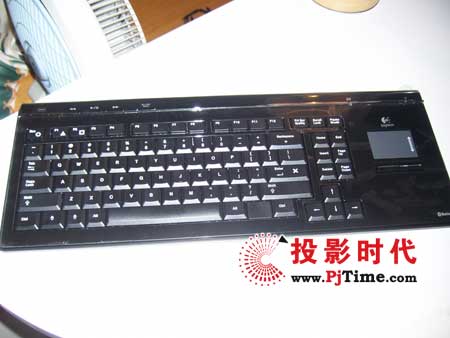

    键盘俯视图

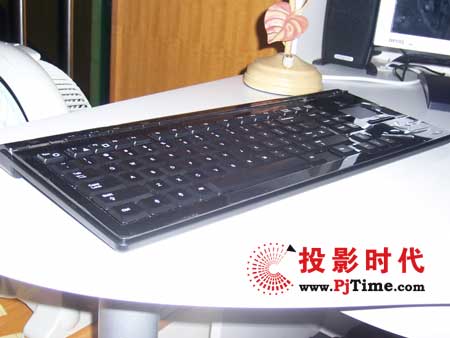

    键盘侧视图，上面的保护膜还没有去掉呢

    再来一张键盘特写

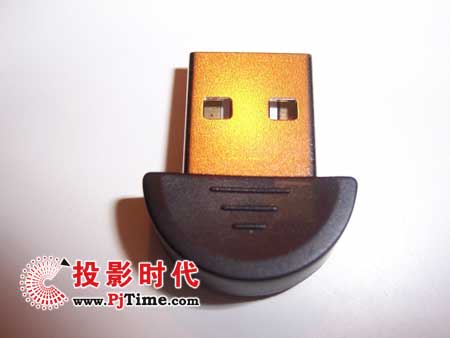

    HTPC键盘用的蓝牙适配器，PS3支持蓝牙，不用这个

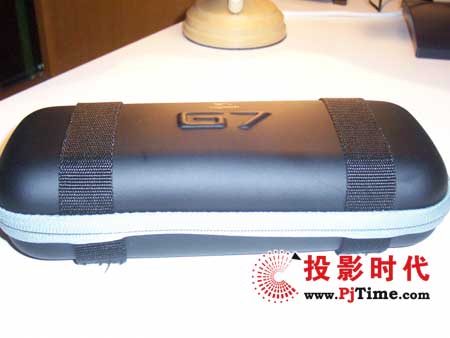

罗技G7鼠标

    的家

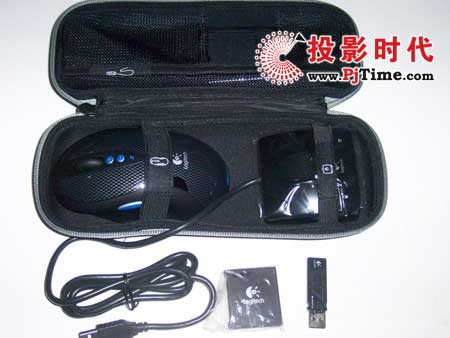

    G7全家福

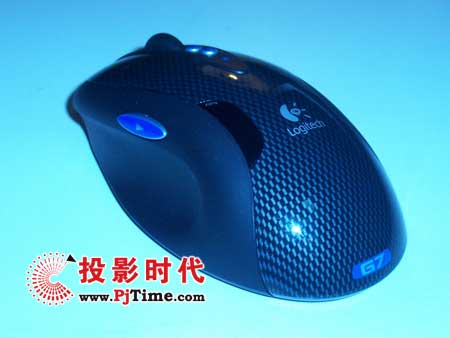

    G7鼠标特写

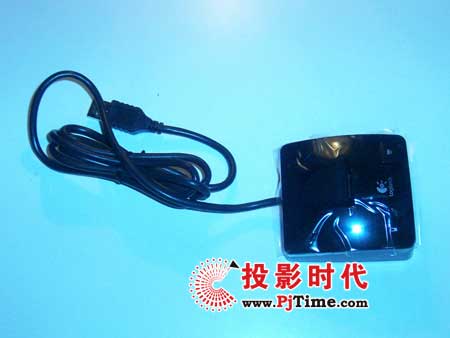

    G7充电器特写

    G7接收器特写

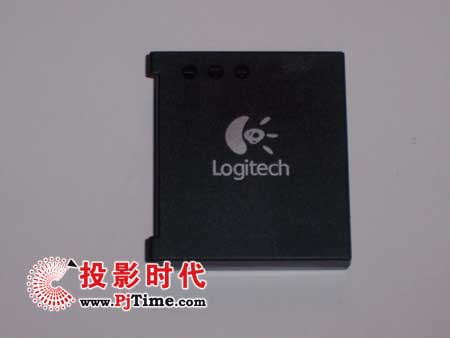

    G7电池特写

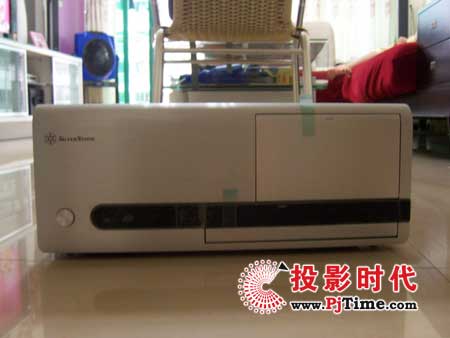

银欣LC-20机箱外观

    LC-20主要是看上它有两个光驱位，一个装光驱，一个可以装硬盘盒，方便后面的硬盘抽取。而且里面有6个硬盘位，可以先插6个硬盘呢，虽然后来被显卡挡住了，只有5个硬盘位，但这至少也有5T的空间了。

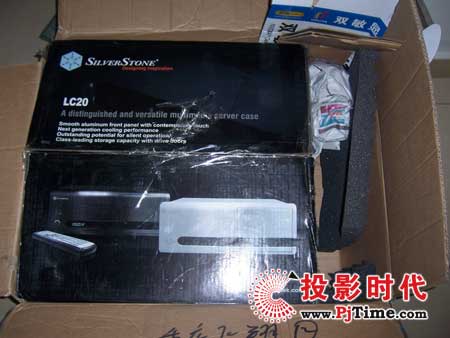

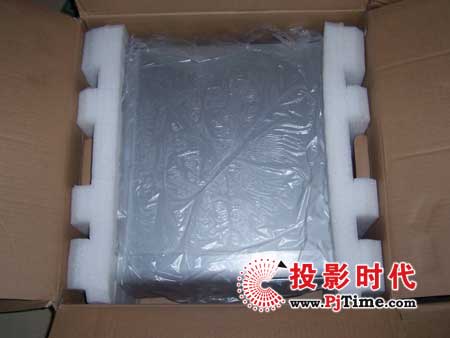

    打开第1层

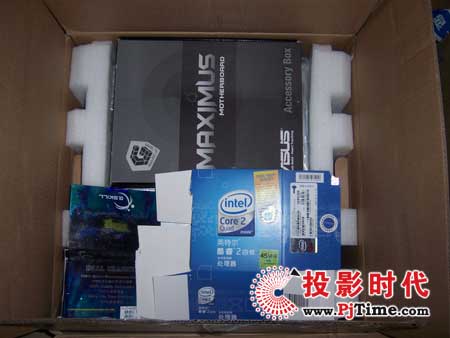

    再打开第二层

    原来还有第三层保护，可见飞翔还是很有经验的

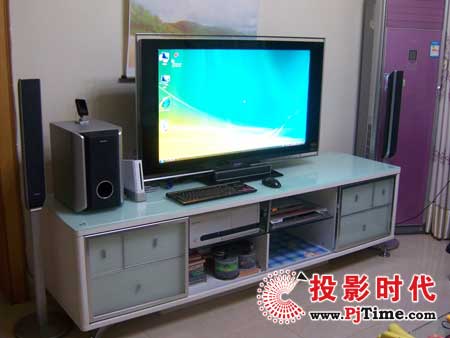

    我的新一代HD设备正面图

    看这里

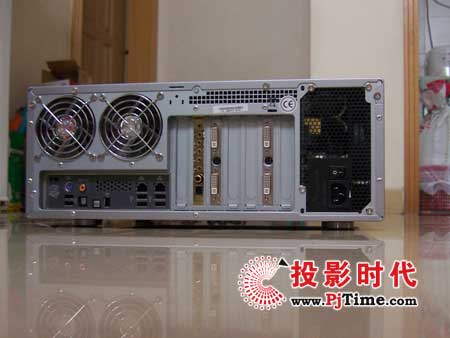

    再看后面

    转过来再看看

蓝宝石HD3870 Toxic显卡

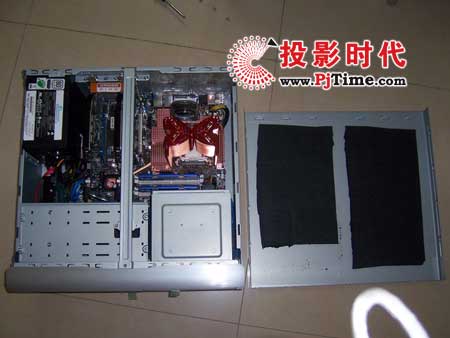

    敞开怀抱再看看

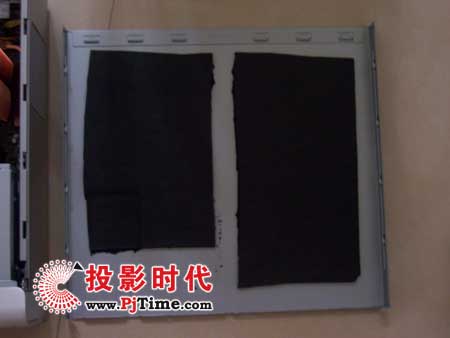

    机箱上的隔音棉

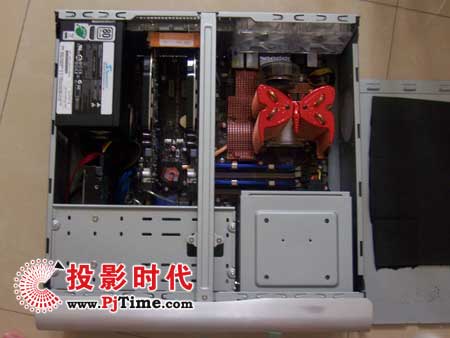

    整洁的走线

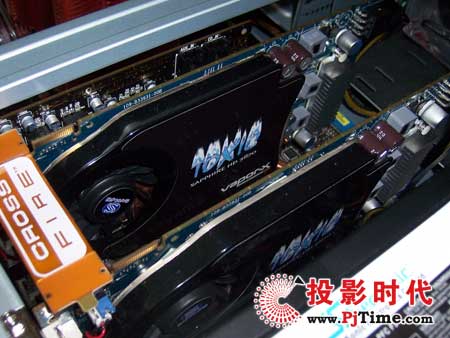

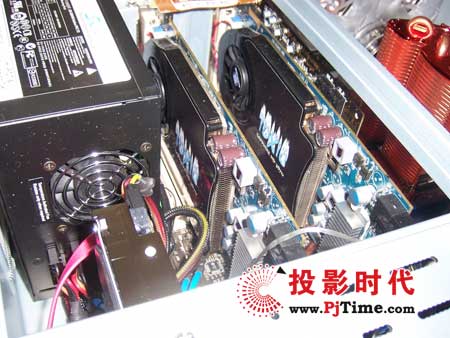

    两块蓝宝石3870毒药

    还是这两块毒药

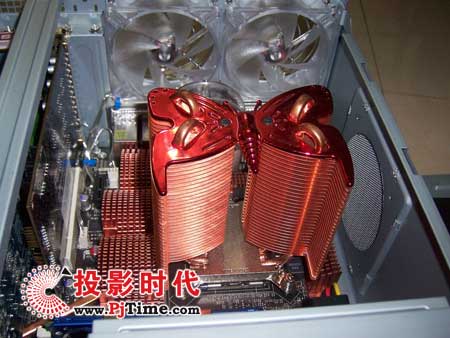

CPU散热器APACK BTF95

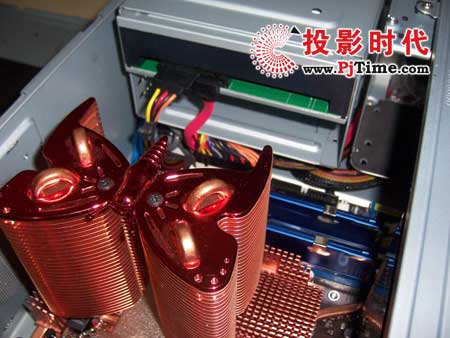

    惊艳的CPU散热器，和华硕主板上的散热器相得益彰

    换个角度看看



硬盘位、接口、电源、风扇

    硬盘位，可以看到都有隔音棉，即减震又隔音

    海韵电源，飞翔还纠正了我一个对电源评测的误解

    背后的声卡和显卡接口。声卡还是镀金的接口，四个显卡接口，都不知道接哪一个了

    背后的两个大风扇，吸风，前面还有两个，吹风，超频三的风扇的确不错，四个一起转噪音也很小

    上一张京东上的风扇图

    电源背后，那个独立的开关省得我老是拔电源线了

    所有的走线基本集中到这里，打开机箱乍一看都没有走线，赞一个

附件、显卡

    没有用上的各种附件。注意右下角是华硕主板带的声卡子卡，因为用了爱必特，所以没用上。准备放到原来一个集成声卡的机器上。

    华硕主板带的LCD诊断卡，感觉真没有啥用

    给没用上的声卡来几张特写吧
    正面

    背面

    侧面

    特别介绍：LC-20的导流罩，接在机箱外的电源位置

    里面还有隔音棉

说明书、随机光盘

    说明书和随机光盘大集结

    近一些看说明书

    近一些看随机光盘。最右边的番茄XP是飞翔送的，可我还是重装了Vista。Vista的视觉效果还是比XP好，特别在大屏幕上。最左边中间是主板送的S.T.A.L.K.E.R游戏，画面很好

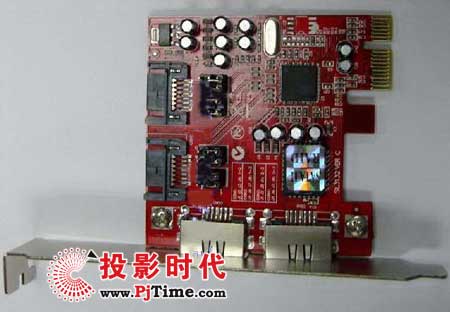

    因为光驱占了一个SATA，硬盘盒占了一个SATA，主板上只剩四个SATA位了。我还上了一个PCI-E的SATA阵列卡。因为PCI的位置不够，只剩下PCI-E，所以找了这张卡，准备接两个硬盘做raid0。

硬盘盒、电源

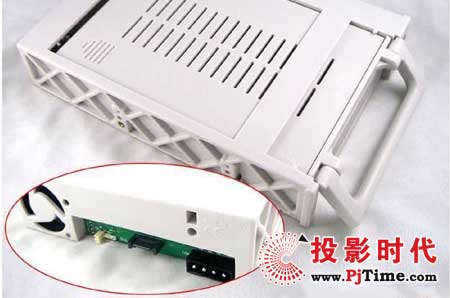

    硬盘盒里面带抽取盒的。换硬盘的时候拔插的是里面的抽取盒，不会直接拔插硬盘。

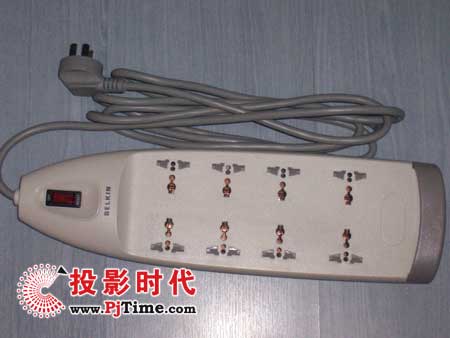

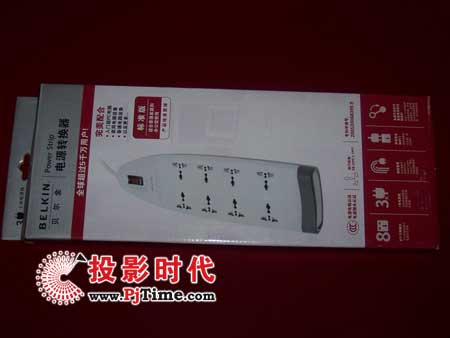

    贝尔金的电源插座

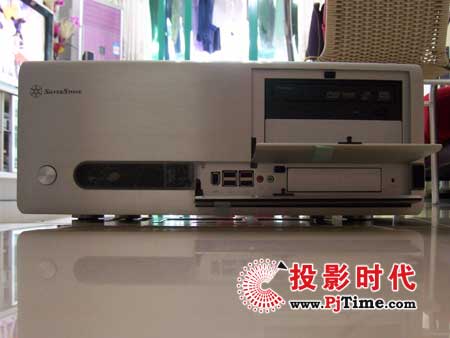

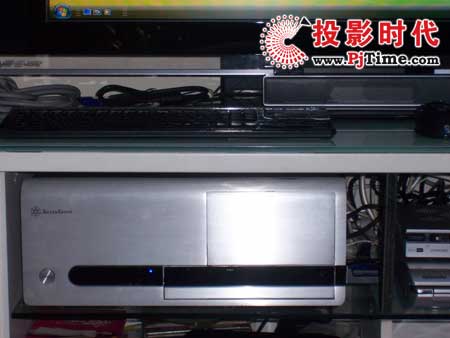

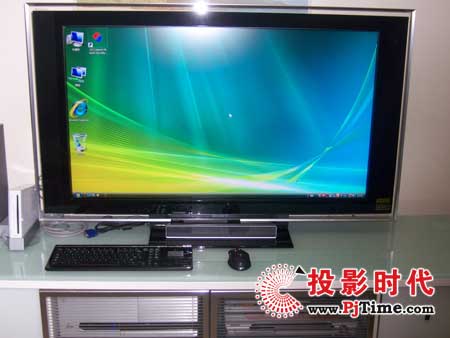

    终于可以把机箱归位了

    本节总结上图

音响器材

    有XD提出要看音箱器材，我的这个SONY无线音箱肯定让部分人很失望吧。不过我觉得不听HiFi够了。至于次世代，呵呵，我只有5.1的位置，耳朵也不是金耳朵，还是往后拖拖吧。

    上面是机顶盒，下面是功放

    左边是左前置，右边是Wii，中间是低音炮，上面是音箱的无线发射器

    晒晒我的500多张HD碟，和两个大CD箱

    还有三个大CD包，N年积累下来的CD-R/DVD-R，虽说有700多张，可整理一下后，发现只需要1T空间就可以了。准备全部移到一个1T硬盘上，这些光碟准备都扔了，节约空间

测试片阿里山、MTV

    传说中BT的80M的阿里山

    江MM的1080P MTV，果然清楚啊

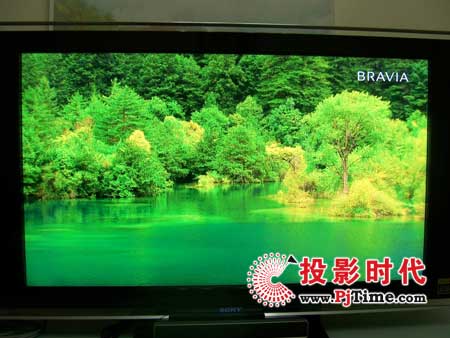

SONY试机碟效果

    SONY试机碟
    实际效果更好，右边的草莓真的鲜艳欲滴

    这三张实际效果都是右边的色彩更丰富、艳丽和真实

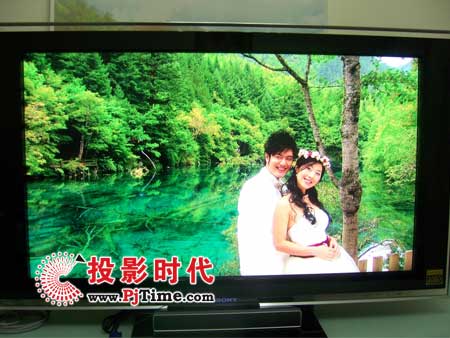

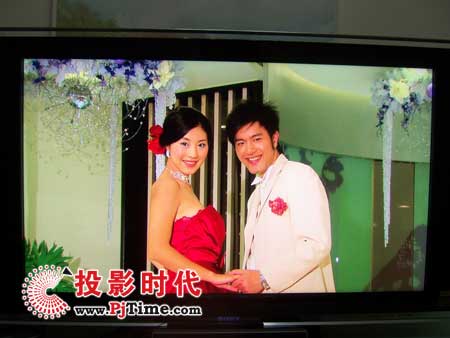

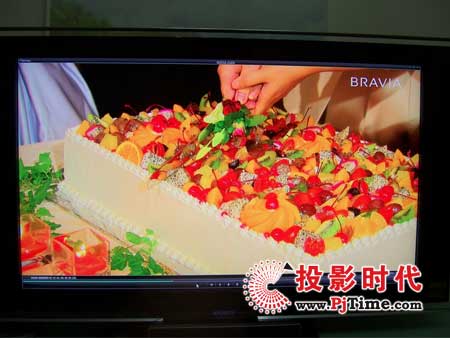

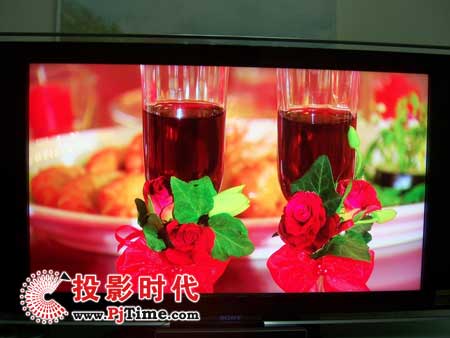

SONY试机碟之中国婚礼



SONY试机碟之西班牙



    好诱人的蔬菜

变形金刚、加勒比海盗

    变形金刚

    加勒比海盗
