影音案列分享|深圳龙华区绿景公馆7.1.4系统全景声影院

来源:投影时代 更新日期:2023-05-10 作者:佚名

    案例概况

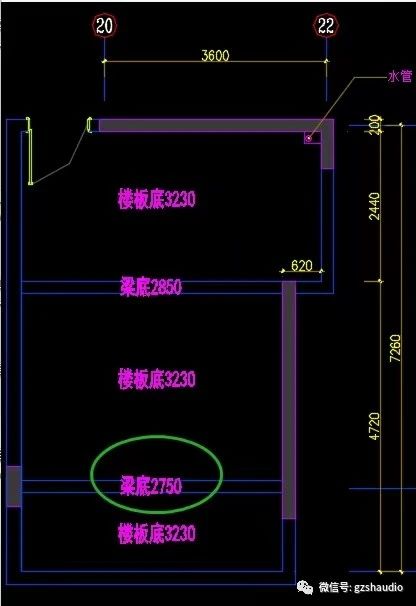

    本案例座落地深圳市龙华区绿景公馆叠墅,原始静空尺寸宽424cm深716cm(左后外向延伸有深244cm宽62cm的酒柜),静空高323cm(前梁到底275cm,后梁到地为285cm)。

项目承接

项目承接:深圳市汇通九州科技有限公司

    负责人:陈娟

    陈娟及其团队从事专业音响、家庭影音、互动大屏显示行业十多年,拥有丰富的音响调试、现场管理经验。

    功能规划

    团队及设计师多次与业主就影音室进行沟通交流,对影音室需要实现的功能、定位、要求有了充分的理解,并提出了自己的专业建议性意见,得到业主的采纳与赞同。

    1)杜比全景声影院:看正版影院大片、沉浸式音效;

    2)声学处理:隔音、减震、扩散、吸音,混响时间按家庭影院设定;

    3)色彩管理:统一色彩管理、隐藏音箱;

    4)视频:4K超高清大屏幕;操控要求简单便捷、智能控制;灯光随场景同步

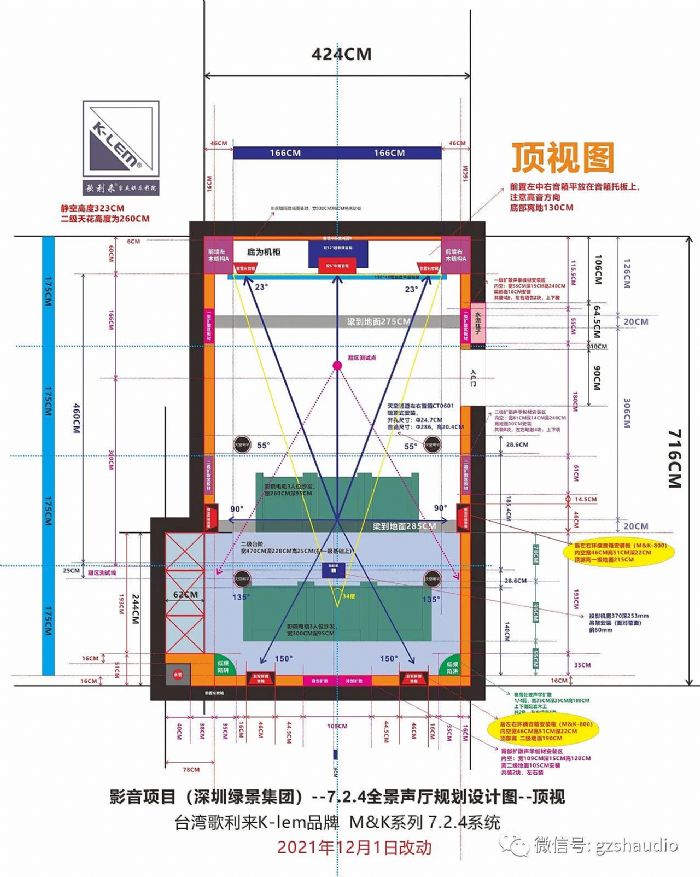

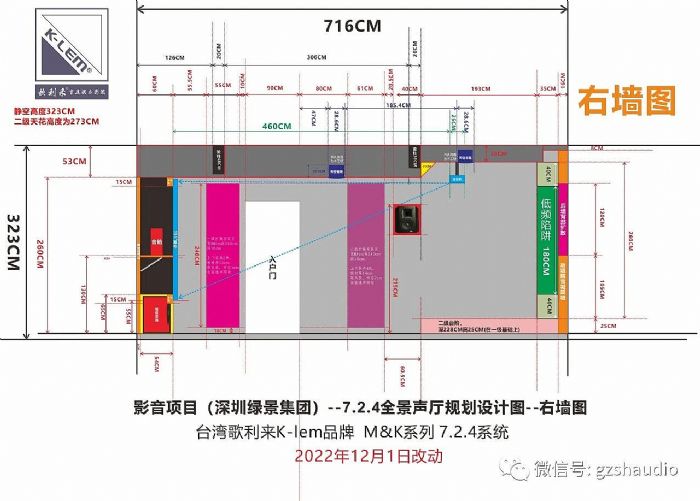

    空间规划

    1)比例:依据中大房型影音室尺寸推荐标准,采用高宽深为1:1.62:2.62的黄金比例,对影音室空间进行改造;

    2)开门位:由原来的后墙进入,改为右墙前1/4位进入;

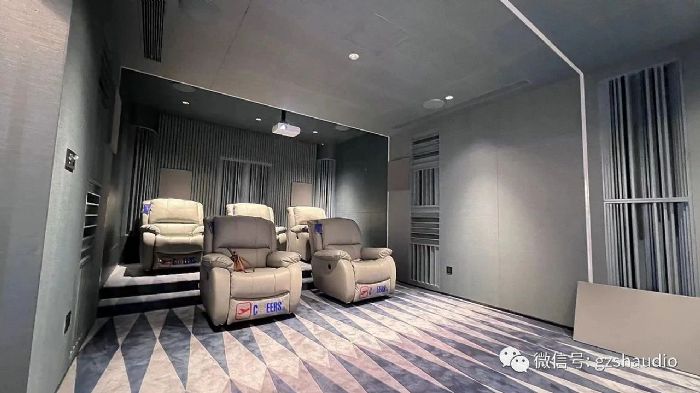

    3)高度:前方二级天花控制在260cm,后场二级天花控制在280cm,并做228cm深25cm高的二级观影台阶;

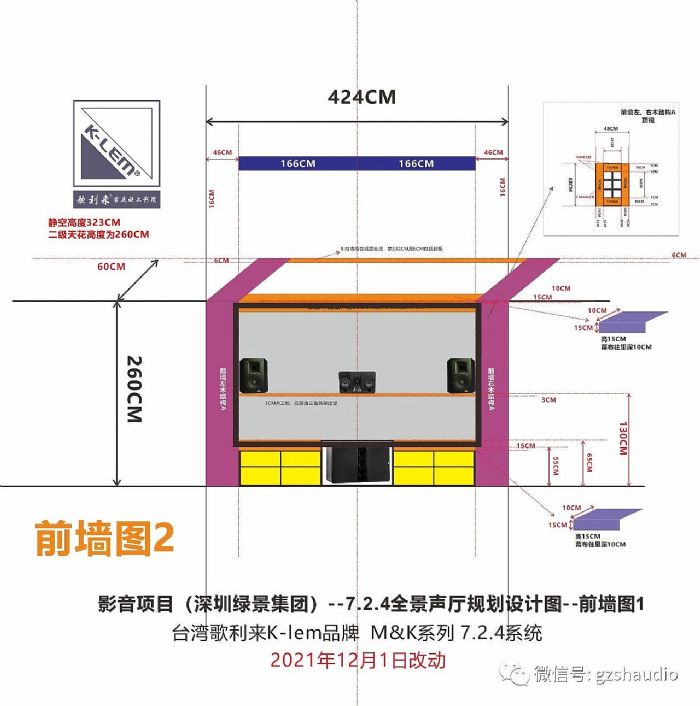

    4)前墙隐藏安装区:深60cm,并做5cm厚的隔音减震;

    5)隔音墙:16cm厚,内填10cm厚环保棉;

声学处理规划目标:

    1)本案例影音室不仅是看大片、看赛事的场所,也是朋友聚会联谊的地方,在这里大家可以自由地交谈欢乐

    2)所以影音室的声学处理不要完成按照电影院的要求0.5-0.7s,也不能参照KTV演唱类的1.2-1.5s,影院+KTV的融合的场所,我们推荐在0.9s之间;

    3)这个混响时间除了能满足电声要求外,我们在影音室里面沟通交流会更加饱满圆润更有情感,不会出现吸音过多声音干涩,亦不会出现混响太大听得很累,高频毛刺感明显。

处理方法:

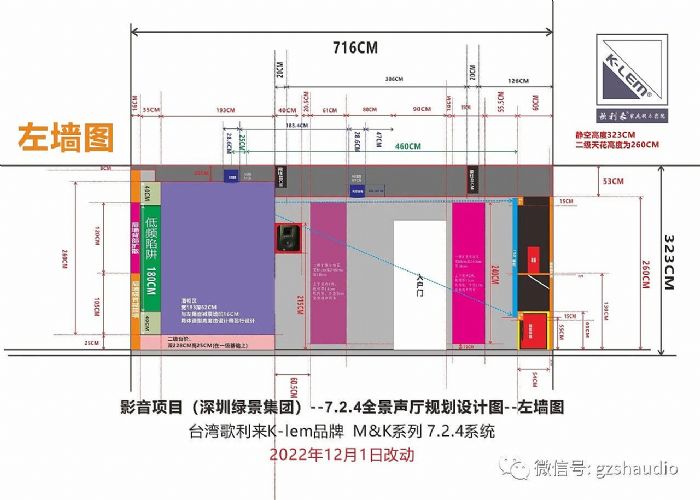

    1、左右及后墙:

    分别墅做了15cm厚度的隔音减震墙,木龙骨结构,内填10cm厚度的环保吸音棉;

    2、一级反射扩散区:

    二次余数29踏步扩散体×4块;宽高深规格:54×120×15 cm

    扩散原理与作用:

    当反射面为二次余数扩散板时,由于声波以半圆方向扩散,则有无数条不同频段的反射路径汇聚在聆听位置,以此类推,有无数相同性质的汇聚点,这样便无形中扩大了最佳听音区。二次余数扩散板不但可以用来打散声音能量,起到防止回声和驻波的作用,同时可以改善声音的明亮度,在早反射路径上适当添加。

    扩散频率范围:600Hz~6600Hz

    3、二级反射扩散区:

    二次余QRD扩散体×16块,宽高深规格:60×60×14 cm

    扩散原理与作用:

    二次余数QRD副QRD全频扩散板不但可以用来打散声音能量,起到防止回声和驻波的作用,同时可以改善声音的明亮度,在二次反射路径上添加。

    扩散频率范围:400Hz~2600Hz

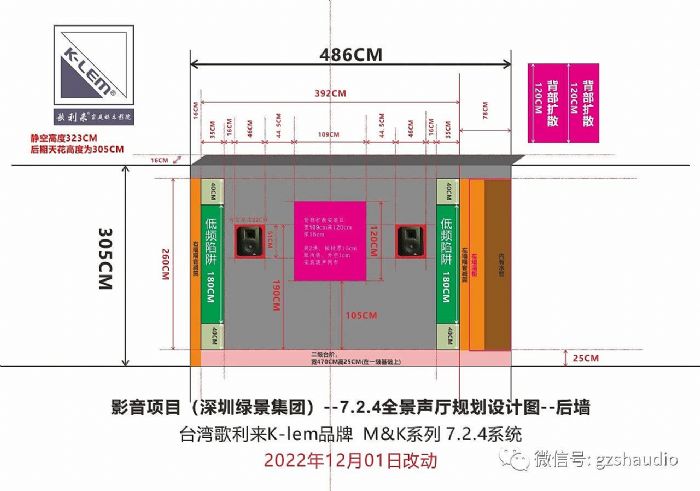

    4、背部反射扩散区:

    二次余数29踏步扩散体×2块;宽高深规格:54×120×15 cm

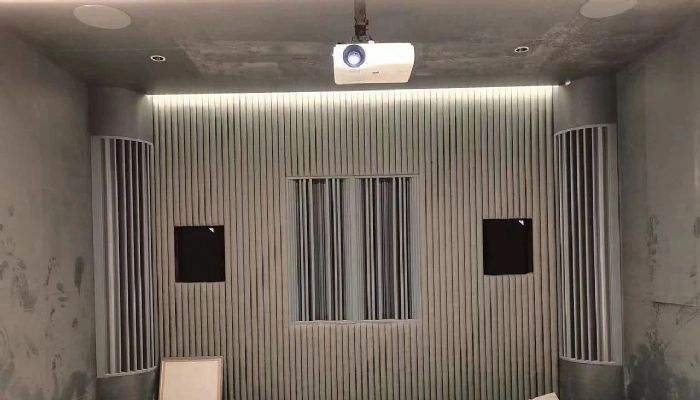

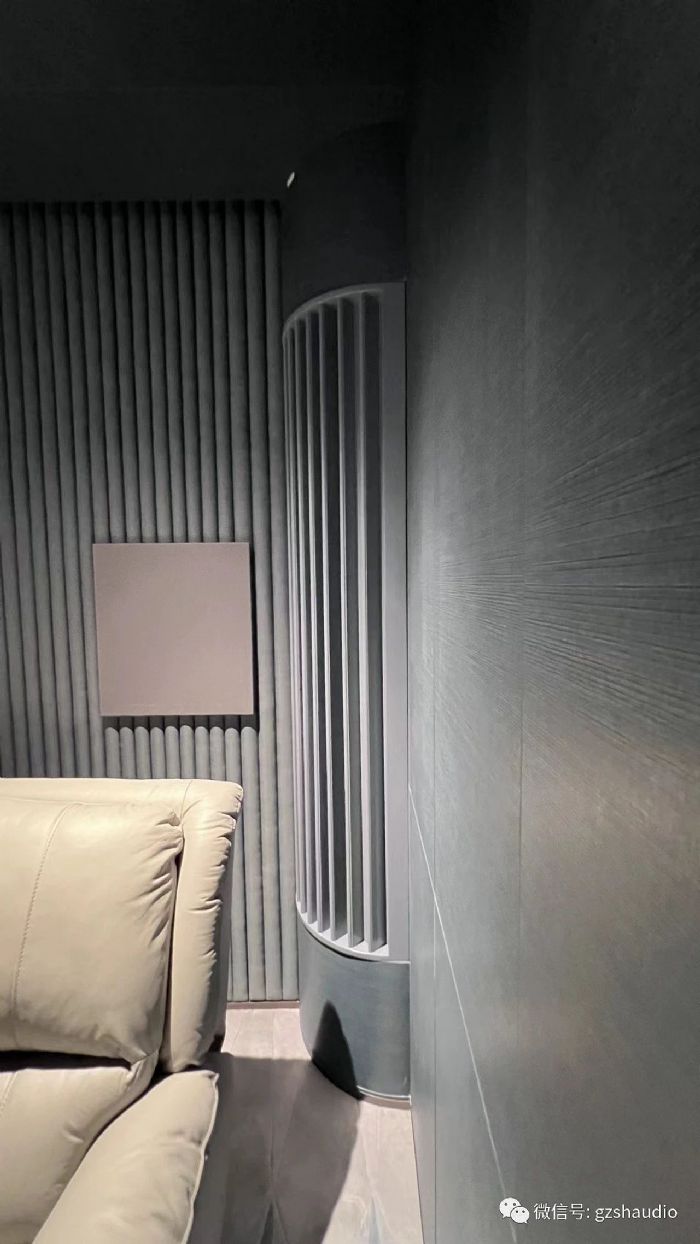

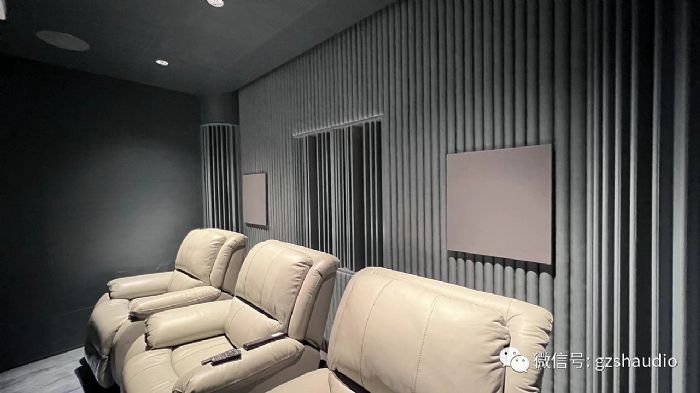

    5、四个直角低频的扩散:

    二次余数低频陷阱扩散体(4条),常规尺寸:宽高深35×180×35 cm,1/4圆形;

    产品特点:

    深层次理解角位驻波解决方案,融合了低频吸收与扩散体技术于一身,不仅解决了角位声音困惑,更有效利用了这一特殊的位置,为小空间增强至少3dB生能量。效提高环境音质饱满和曲线平直、丰富度及立体感。

    扩散原理:

    QRD扩散体是由一系列列变深度的平行藻井组成,当声波由135°入射到水平放置的QRD时,它就能在30°-150°之间以相等的强度将声音反射出去。

    6、顶部:

    10cm厚度隔音减震棉;

    7、音箱隐藏安装区:

    鸡蛋海棉吸音处理,减小隐藏音箱安装区的腔体回声反射。

    音响系统

    一、7.1.4全景声音箱系统

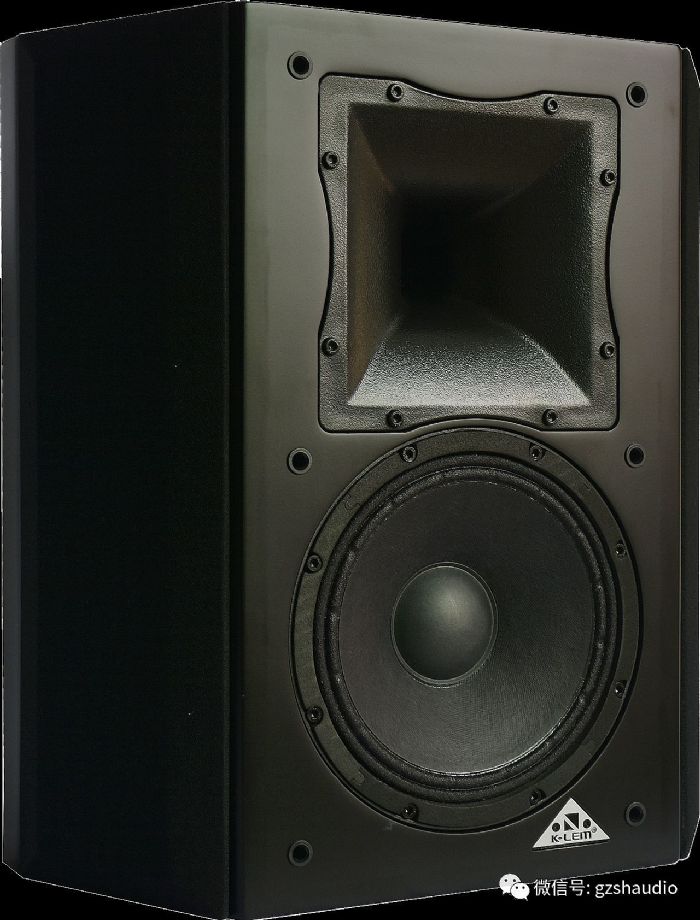

    1)前置左右音箱:M&K-800×2只(单8寸2分频2单元300W/8欧,放装在前墙隐藏安装区,底部离在130cm);

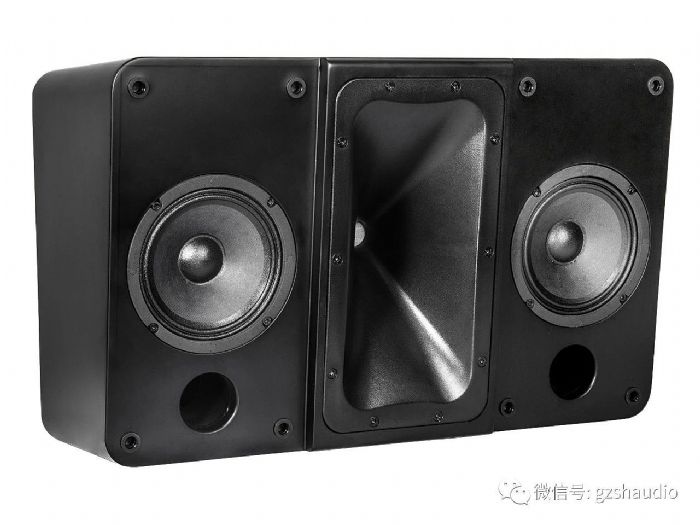

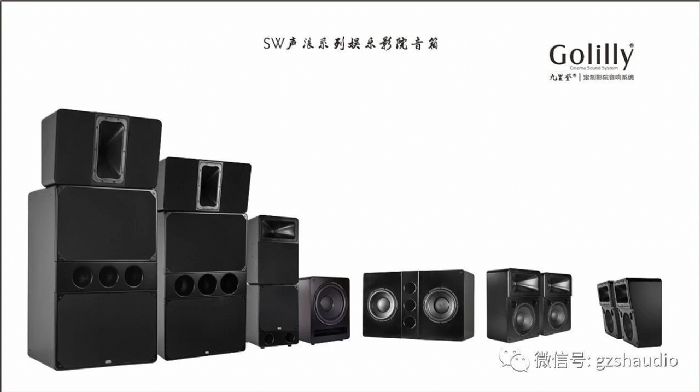

    2)中置音箱:九里登Golilly品牌|SW-2F206bs×2只(双6.5寸2分频3单元260W/4欧,放装在前墙隐藏安装区,底部离在130cm);

    3)侧左右环绕音箱:M&K-800×2只(单8寸2分频2单元300W/8欧,竖向隐藏安装,顶部离地215cm);

    4)后左右环绕音箱:M&K-800×2只(单8寸2分频2单元300W/8欧,竖向隐藏安装,顶部离二级地面190cm);

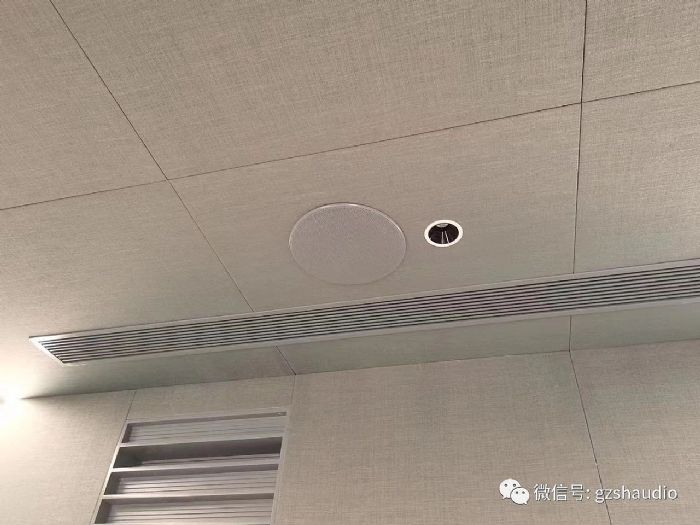

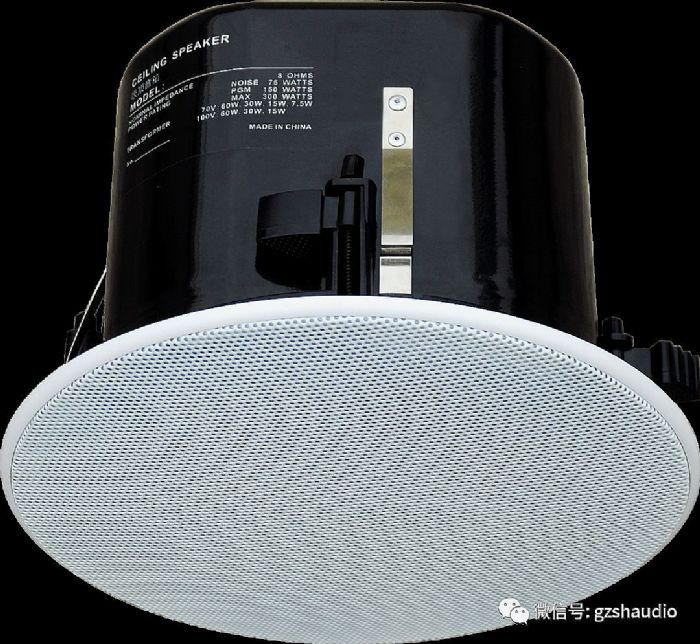

    5)天空通道音箱:九里登Golilly品牌|CS-600  ×4只(6寸吸顶式定阻扬声器,顶部隐藏安装,高音垂直地面);

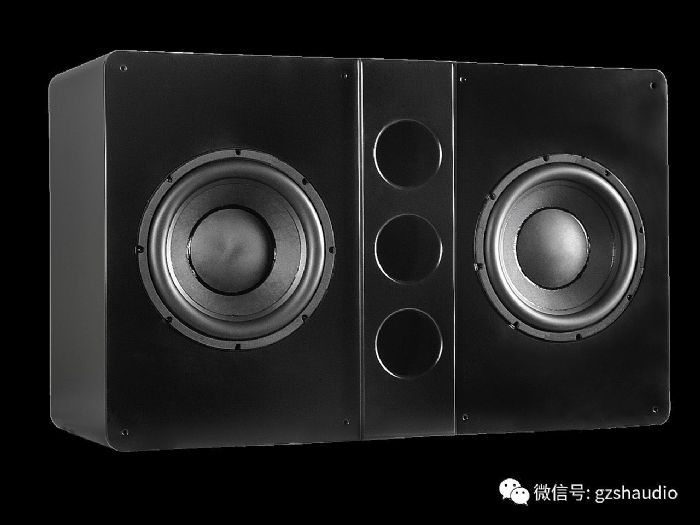

    6)超低频音箱:九里登Golilly品牌|SW-SUB212fs×1只(双12寸无源700W/4欧超低频音箱 ,摆放在前墙前1/2低频驻波处);

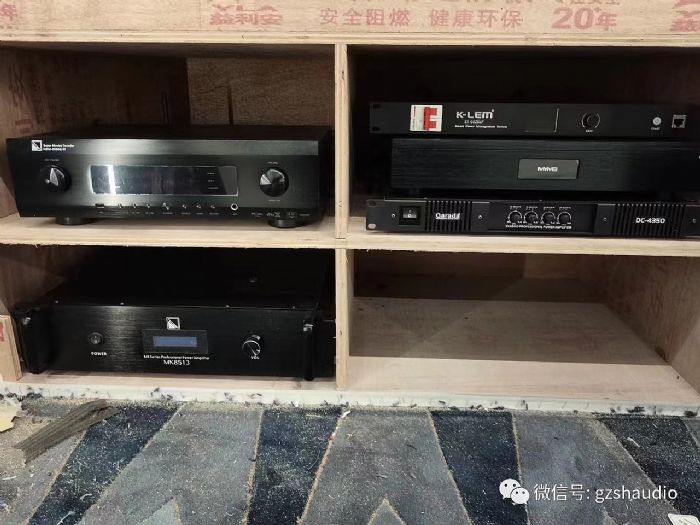

二、影音室电子设备系统

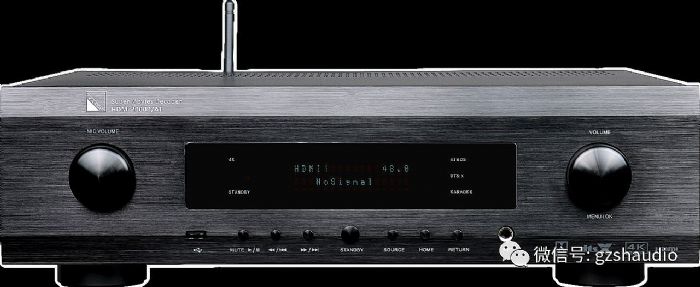

    1、影音解码器(4K全景声7.2.4输出):

    歌利来K-lem品牌|HDM-2000AT×1台

    支持先进的DOLBY-ATMOS、DTS:X音频解码,以及向下兼容所有高清音频格式解码;包括 Dolby True-HD、Dolby Digital Plus、DTS Master、DTS HI RES等等。拥有完善的音视频矩阵编组功能。根据需求可实现多种声场布局:5.1、5.1.2、5.1.4、7.1、7.1.2、7.1.4。

2、影院8声道后级功放:

    歌利来K-lem品牌|MK8513×1台;

    针对家庭娱乐影院系统独立开发设计,D类数字功放机电路,大环型变压器供电。高频清晰细腻,低频丰满柔和、频响范围宽广,层次感强,黑色面板拉丝工艺处理,7×500W+1300W/8欧。

3、影院4声道后级功放:

    歌利来K-lem品牌|FD-4G350×1台;

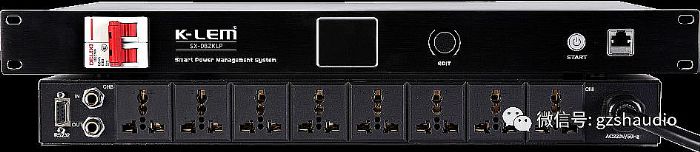

6、滤波电源时序器:

    歌利来K-lem品牌|SX-08ZKLP×1套;

    带电源整机滤波功能,前面板63A开气开关保护+后面板8路顺序开关,特设防雷、抗电涌功能。

鸡蛋海棉吸音处理,减小隐藏音箱安装区的腔体回声反射。

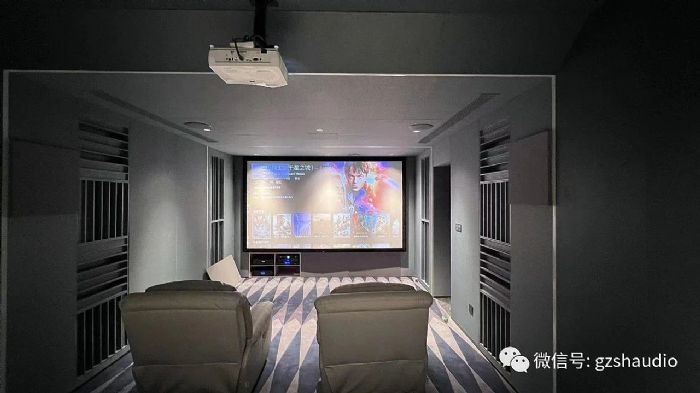

    三、影音室视频与节目源

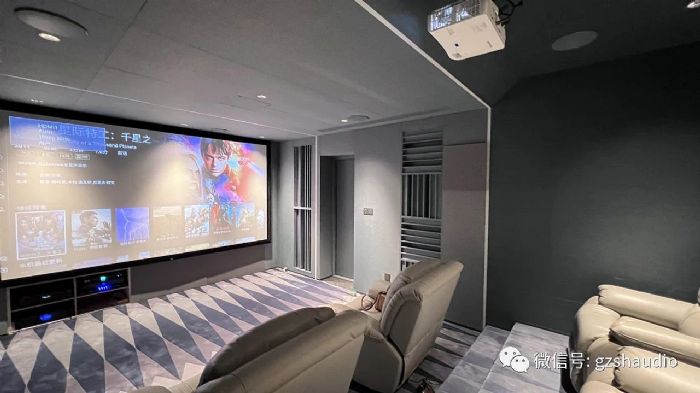

    1、4K增益透声金属幕布:

    法国XY|150寸16:9画框透声金属幕×1张;

    2、4K投影机:

    夏普/SHARP|XV-QZ630A投影机×1台;

    3、4K影库播放机:

    MYMOV艾美|MS-200×1台;

    4、电视节目:

    电信盒子×1台;
