精简版秒杀同行 云网行R13/S智能盒子评测

官方参数介绍

    自2014年4月香港春季电子展，芯片厂商瑞芯微的RK3288方案正式发布之后，经过多方面测试之后，国内诸多OTT厂商分别围绕该芯片方案开发出属于自己的产品。作为智能盒子领域的代表品牌之一——云网行同样推出了针对RK3288方案的网络高清播放器产品R13/S，本次我们所测试的R13/S是经过半年多以来不断升级完善之后的产品，下面就让我们一起来感受这款采用被瑞芯微号称“跑分王、游戏王、超清王”方案的R13/S网络盒子吧！

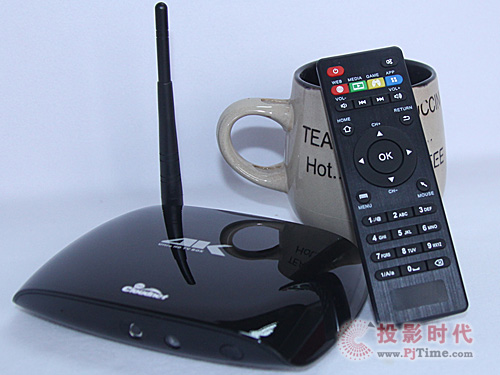

云网行R13/S智能盒子

    R13/s采用了瑞芯微RK3288芯片，支持4K*2K 60fPS视频解码输出，MaliT76X核心，RK3288采用最新的A17架构、结合16个统一渲染着色器的配置，具官方数据显示比目前市场主流的Mali- 400MP4整整提升了500%，比 Mali-T604提升400%。此外，RK3288还引入了多项内存压 缩技术，如ARM 帧缓冲压缩格式(ARMFrame Buffer Compression)、ASTC纹理压缩技术、以及 TransactionElimination智能消除技术。最值得一提的是，R13/S是目前为止在智能盒子中支持HDMI 2.0的仅有的几个产品之一。

R13/S智能盒子官方参数

    本次测试的云网行R13/S智能盒子采用了2G机身内存及8G Flash存储设计，在闪存方面采用的2+3+3系统固定分配方式，即系统占用2G、应用包占用3G、另外3G可供个人支配。

藏巧于拙 R13/S外观鉴赏

    云网行R13/S网络高清播放器采用全塑料外壳设计，无论是从产品外形还是尺寸规格上来看都酷似我们常见的wifi路由器。机身顶部采用亮黑钢琴烤漆工艺不宜耐脏，稍有划痕或印迹便能清晰可见。

云网行R13/S网络高清播放器

    R13/S智能盒子的机身正面分布了一个强制性电源开关按键、红外遥控信号接收口、内置微型拾音口可方便语音搜索。R13/S出口版还具有一个内置摄像头，但该机型在国内销售版本均将这一功能给阉割掉了，所以在国内销售的R13/S均无此功能，摄像头口仅为摆设。

云网行R13/S网络高清播放器

    云网行R13/S智能盒子支持外置TF卡，方便用户扩展存储。

云网行R13/S侧面TF卡槽设计

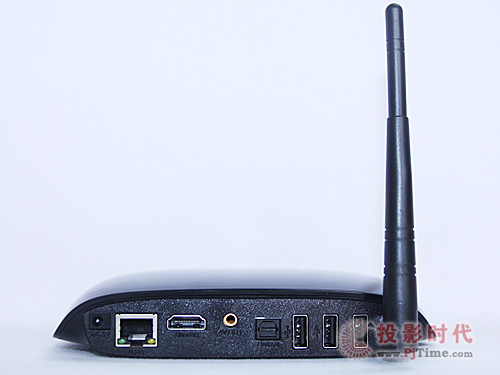

    R13/S智能盒子的背面为接口布局区域，在接口配置方面云网行R13/S相比同档次机器来说绝对是出类拔萃的。除具备常规的DC电源输入口、千兆网口、3.5mm耳机口之外，其配备的HDMI 2.0高清输出口在同档次产品中绝对是稀世珍品，此外还配置了多达3组的USB 2.0接口及SPDIF光纤音频输出接口。

云网行R13/S智能播放器背部接口布局

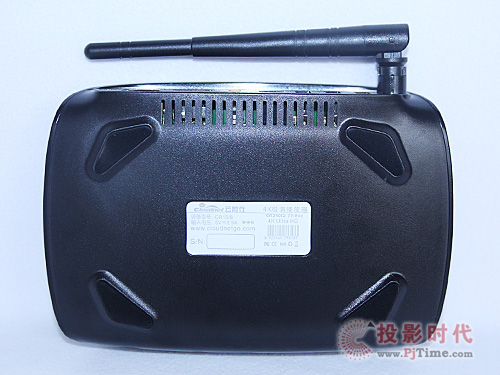

    机器底部采用磨砂亚光黑工艺，同时在机器底部四角部位均采用传统式防滑橡胶垫设计，由于R13/S采用了瑞芯微RK3288芯片设计，在功耗方面控制得比较到位，所以我们看到在机器底部没有采用大面积的散热孔设计。

云网行R13/S网络智能播放器底部

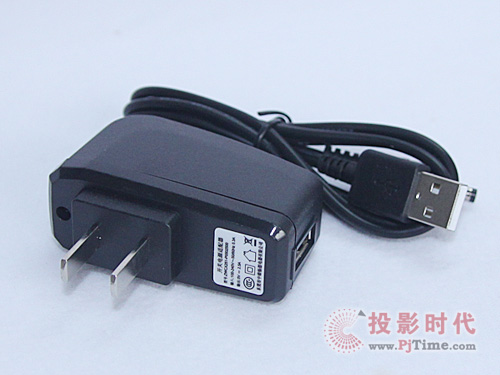

    R13/S电源适配器采用USB分体式设计，相对如今只智能时代来说，该适配器在关键时刻可替代手机充电器（PS:如非紧急尽量使用原配充电器使用）

R13/S智能盒子电源适配器

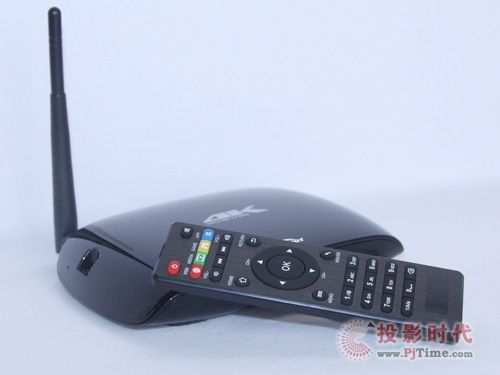

    云网行13/S智能盒子的遥控器采用了传统的31键设计，除基础的按键之外还具有常用的WEB浏览器快捷按键及APP应用等快捷按键。遥控器从外形上看酷似采用金属拉丝设计，但其实也是采用的全塑料材质压塑而成，固在手感方面稍有欠缺。

R13/S智能盒子遥控器设计

双界面设计 适宜更多人群

    云网行R13/S网络高清播放器采用了原生安卓4.4操作系统，在UI方面采用了双界面设计，根据不同人群的应用习性可分别进入不同的应用界面，尽最大努力满足更多消费者的使用需求。

云网行R13/S网络盒子启动界面

    无论从开机还是到导航界面甚至是系统界面，R13/S都像是一部采用原生态的安卓手机，不到10秒的启动速度（仅针对本测试样机）绝对可称得上盒子中的巅峰之作。

云网行R13/S启动界面选择

    虽然我们在语言上选择的是简体中文，但进入应用界面后依然是一堆英文，包括系统主菜单也是英文，对于小编来说虽然不在话下，但对于部分“文盲”来说，操作起来就不是很方便了。

R13/S智能盒子英文主菜单

    云网行R13/S网络高清播放器具有wifi功能，进入菜单设置打开WIFI可进入wifi设置界面，用户可根据需求选择自己的wifi进行连接，在确保wifi打开状态下，用户必须进入AP列表菜单才能选择SSID进行连接。

R13/S智能盒子WIFI连接设置

    在设置方面，云网行R13/S智能盒子采用了原生态安卓4.4系统设置。

安卓4.4原生态系统设置界面

双UI设计更具人性化

    通过菜单显示主题选项进入另一桌面，大家是否有种似曾相识的感觉？没错，云网行R13/S网络高清播放器的领一UI界面酷似我们常用的安卓平板UI。

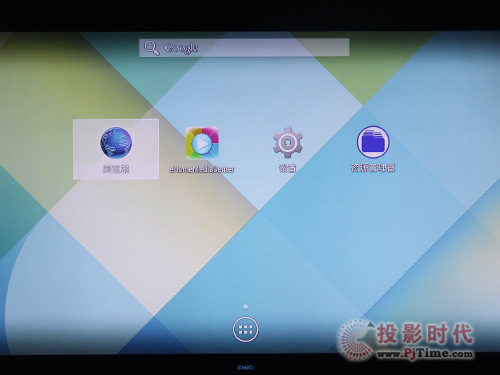

云网行R13/S智能盒子主界面

    主界面采用窗口化UI设计，用户可以将常用的应用快捷图标放置在习惯的位置，也可通过主界面下方的应用总览寻找想要的应用。

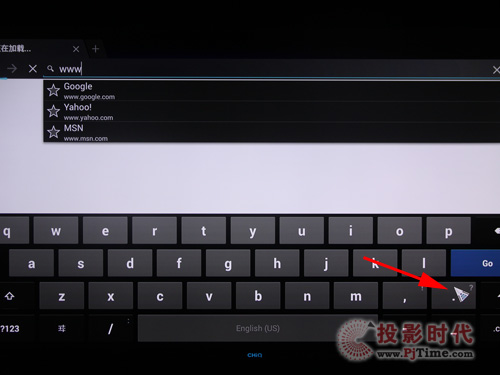

R13/S智能盒子飞鼠功能

    云网行R13/S智能盒子的遥控器上自定了几个常用应用的快捷按键，如用户需呀使用浏览器即可直接通过按击遥控器上的浏览器按键进入。为方便操作，该机器还具备了飞鼠功能，用户可通过遥控器的飞鼠开关打开飞鼠功能，使用飞鼠直接点击想要输入的字符或按键。

R13/S智能盒子媒体服务器

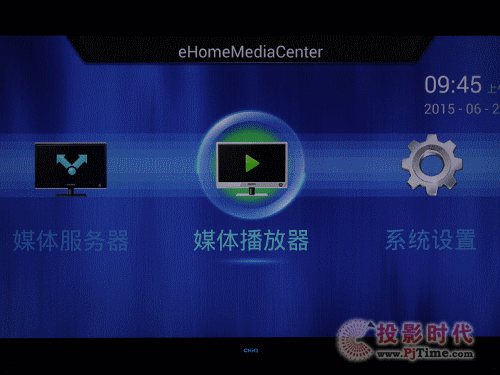

    媒体服务器——R13/S网络高清播放器的一大特色功能，用户可以将自己喜欢的图片、音乐、影片通过R13/S组建自己的媒体服务器进行资源共享。

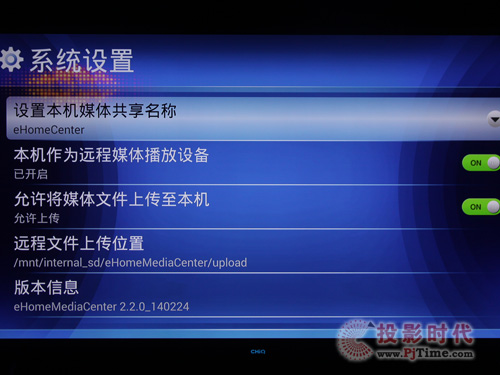

媒体服务器设置界面

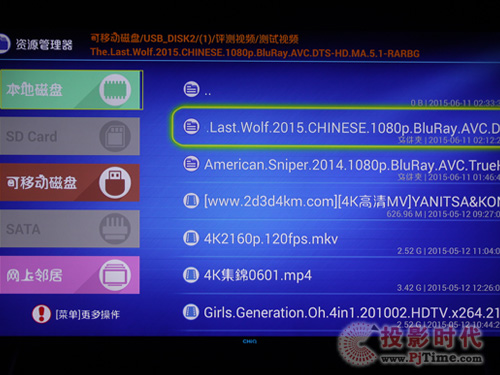

    通过资源管理器，用户可轻松访问同一网段内其他电脑、播放器、媒体服务器等域网内所共享的资源进行播放，亦可访问直接接入本机USB口的移动硬盘、U盘、TF卡等外接存储介质内的资源进行播放或应用的安装。

云网行R13智能盒子资源管理器

    在实际测试中，通过网上令居搜索同一域网内的共享资源时所有搜索到的机器名都显示为“LOCALHOST”，通过wifi连接时搜索即显示正常。

网上邻居搜索界面

    出厂设置下可以看到系统自带的部分应用，用户也可通过ROOT删除不必要的应用，毕竟作为一款上时间使用的盒子来说空间还是比较宝贵的。

R13/S智能盒子出厂应用总览

安卓原生态APK安装器

    对于智能盒子而言，第三方APK应用安装的兼容性直接关系着盒子的实用性，所以对于云网行R13/S网络高清播放器对第三方APK应用的兼容性测试也是必不可少的一步。

云网行R13智能盒子安卓原生态APK安装器

    云网行R13智能盒子的第三方APK应用安装可通过网络在线下载、外接U盘/移动硬盘、TF卡等途径实现。用户可通过系统自带的安卓原生态APK安装器对应用进行安装、卸载、管理。

云网行R13智能盒子APK安装器

    测试中我们分别使用网络在线安装、U盘APK安装、移动硬盘及TF卡安装，实际测试云网行R13智能盒子在对第三方APK应用的兼容性还有待提升，在安装个别应用时会出现无响应的情况，不过大部分APK应用均能正常安装。

移动硬盘APK安装

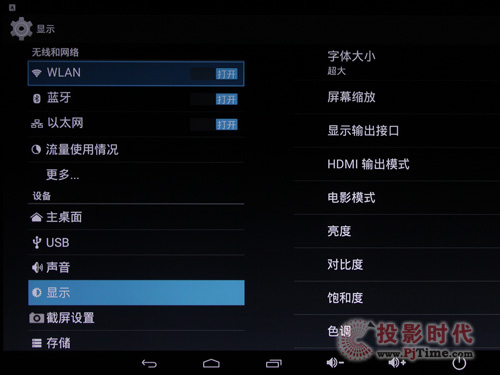

    如果用户需要使用第三方APK应用菜单时，需要先将系统字体大小设置为标准大小，否则有可能会出现应用菜单字体过大显示不全或应用字体过小看不清的现象。

网络在线APK应用下载安装

在线视频效果直播/回看测试

    对于网络高清播放器来说，在线视频直播跟回看应该是最基础也是最主要的功能之一了，下面我就一起来看下云网行R13/S智能盒子的视频在线直播效果。

云回看视频测试截图

云回看视频测试截图

    云回看与HDP直播是目前智能盒子中最常见的两款APK应用，从安装到直播，云网行R13/S网络高清播放器都表现得十分出色，加之测试所用的20M光纤专线配合，在线观赏超清视频十分流畅。

HDP直播视频效果截图

HDP直播视频效果截图

    作为智能盒子而言，资源的丰富性决定着盒子的实际意义，再出色的盒子没有相应的应用资源支持也是个摆设品，对于土豪用户来说，可以自行安装乐视客户端、芒果客户端等更多正版资源平台应用来增加资源内容。

外设支持很强大

    一款好的盒子，对外设产品的支持兼容是必不可少的。而对于智能盒子而言，蓝牙鼠标、键盘、手柄等都是在实际使用中经常使用到的外设产品，我们针对云网行R13/S网络高清播放器对2.4G蓝牙键盘、游戏手柄的兼容/稳定性进行了测试。

飞智手柄助手

    实际使用中，不同APK应用助手会对不同品牌的手柄有偏向，我们测试使用的是北通游戏手柄，所以采用了飞智手柄助手（PS：个人感觉飞智手柄助手对于北通游戏手柄的兼容更出色一些）。

飞智游戏大厅

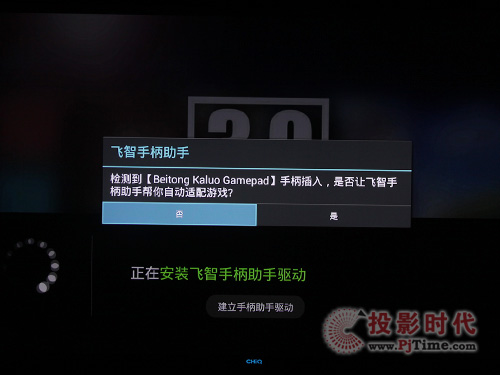

    安装完手柄助手后系统会弹出询问窗口，提示是否安装飞智游戏大厅。云网行R13/S智能盒子安装飞智手柄助手及飞智游戏大厅一切顺利，插上北通游戏手柄后系统会自动提示适配手柄。

云网行R13/S智能盒子游戏测试画面

    经测试，云网行R13/S智能盒子在个别大型游戏方面的操作会存在轻微延迟（PS：延迟很小，凭使用感觉初步估计约为0.3秒左右），不过画面显示非常流畅，不会出现画面卡顿等现象。

飞智游戏大厅分类游戏

本地资源播放测试

    对于网络高清播放器而言，除了基本的网络在线播放功能之外，本地视频资源的播放效果也是一大重点，如对本地视频资源格式的兼容性、稳定性等。

本地资源播放列表

    针对本地视频资源播放，用户可以自行安装第三方自己熟知或喜爱的播放器进行播放，在打开资源文件时系统会自动对用户进行提醒，这就是原生态安卓系统的优势，想怎么玩就怎么玩，没有任何限制。

视频文件打开播放器选择

    在本地视频测试上，云网行R13/S智能盒子表现得十分出色，所测试的视频格式基本全过，而且画面流畅无卡顿，音轨方面也完全兼容，测试过程中我们连续播放了3部超大码率视频（连续播放时长约为7小时左右）也没有出现闪退、卡机的情况。

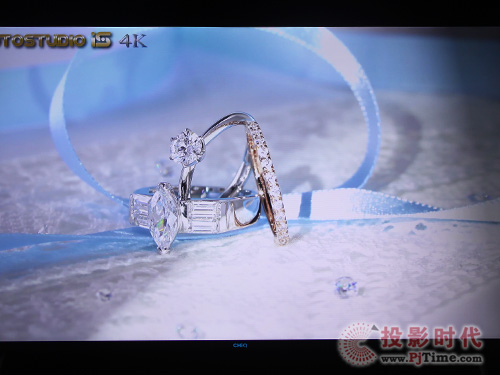

4K视频播放画面效果

    作为一款专业的网络播放器而言，云网行R13/S智能盒子的本地播放性能已经远远超出了其他同档次机器的本地视频播放水平。

4K视频播放画面效果

    机器不兼容蓝光原盘拷贝文件夹播放，否则会出现字幕错乱等现象，使用KODI支持蓝光原盘ISO镜像文件播放，能完整支持蓝光菜单、导航。

无ROOT 不安卓

    正所谓无ROOT不安卓，安卓系统不像苹果的IOS系统一样没有什么封闭而言，也不像天猫魔盒的Yun OS系统一样将进阶项都给隐藏掉。云网行R13网络高清播放器采用纯原生态安卓4.4系统，对于搞机一族来说绝对是福利。

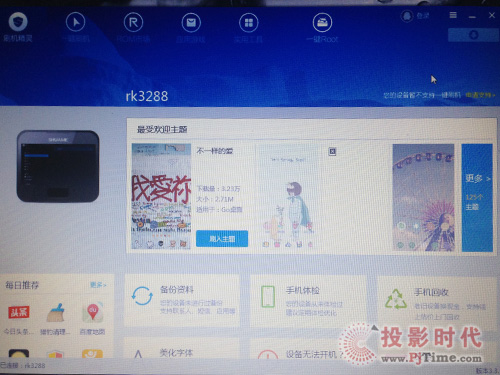

刷机精灵连接盒子

    将机器自带的USB数据线将机器背面OTG接口与电脑USB口相连，通过系统菜单打开开发者选项及PC连接功能，系统会自动识别出所连接的机器。

成功获取ROOT权限

    通过刷机精灵一键ROOT，一次性成功获取到ROOT权限，想要怎么玩就看你自己的了。

系统基本字体库修改

    测试这里出于各种考虑，我们只对系统字体库进行了简单的修改，大家可以看到图中未修改之前的原版字体跟修改之后的字体对比，是不是更显萌萌哒！对于搞机一族来说，获取ROOT权限之后将会有更多玩法，用句简单的话来说——盒是你的，你想怎么玩都可以！

系统字库修改效果

    对于云网行R13智能盒子来说，其机器本身是具有摄像头硬件的，但具官方表示在国内出售的版本考虑个人隐私问题所以将摄像头硬件给阉割掉了，不过针对有需求的用户还是可以通过外接摄像头来实现视频功能的。

安卓QQ安装正常

QQ视频效果

专业软件得分测试

    云网行R13智能盒子采用了被官方号称“跑分王”的RK3288芯片方案，下面我们一起来测试这款采用RK3288芯片方案的“跑分王”机。

安兔兔跑分测试

    “跑分王”果然不是吹吹就能出来的，35352的跑分在目前的智能盒子产品中绝对算得上当之无愧的顶尖产品了。

音视频兼容性测试

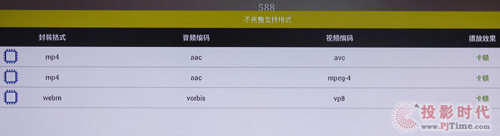

    专业音视频方面，云网行R13网络高清播放器仅有3个视频文件不能流畅播放，大部分编码格式及封装格式都轻松拿下，甚至连RMVB、FLV这种流媒体格式都没放过。

音视频兼容性测试

音视频兼容性测试

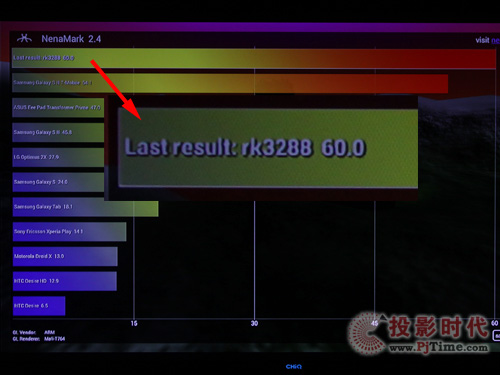

    除了具有优越的跑分能力跟音视频解码能力之外，在图像处理方面R13智能盒子也有着不错的表现，通过专业软件Nenamark2测试轻松跑出60fPS。

Nenamark2测试

    瑞芯微RK3288芯片以高性能、低功耗著称，实际测试中平均功耗在3.5W左右，峰值功耗7W左右，在功耗方面好像并没有官方说的那么节能。

功耗测试

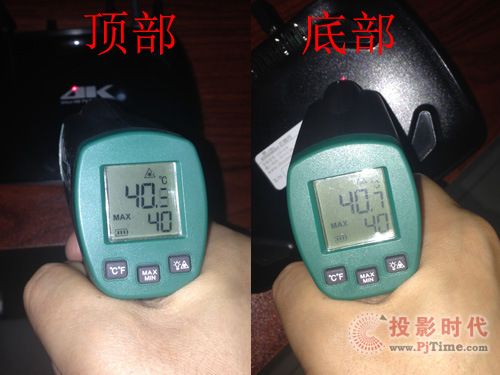

    别看机器在散热方面只预留了非常小的散热口，但在实际测试中云网行R13/S网络高清播放器的散热表现处理得非常到位，超负荷运行30分钟后机器正反面温度都控制在40度左右。

散热测试

机内构架探秘拆机

    最后进入我们对云网行R13智能盒子的拆卸部序，对这款神机内部构造进行详细了解。

    顶部机盖拆卸撕开机身底部防滑橡胶垫，拧开底部四个螺丝后就可使用撬片轻松撬开顶部机盖，由于外置天线与主板之间采用锡焊牢固，在没有将天线取出前不能将主板与顶盖分开。顶盖、顶盖与主板之间存在较大空间，这也是为何R13网络高清播放机会具有良好散热性能的原因之一。

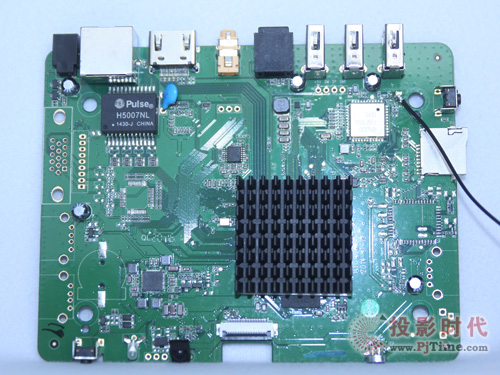

R13智能盒子主板正面

    云网行R13智能盒子大部分芯片及电子元件均采用贴片式工艺，SPDIF接口采用焊接工艺，主板采用4层PCB板设计。

R13智能盒子主板背面

    音频DAC采用了TI公司的DRV632芯片，能直接输出2-VRMS的音频。电源管理芯片则采用了ACTIVE 8846QM。



R13智能盒子芯片

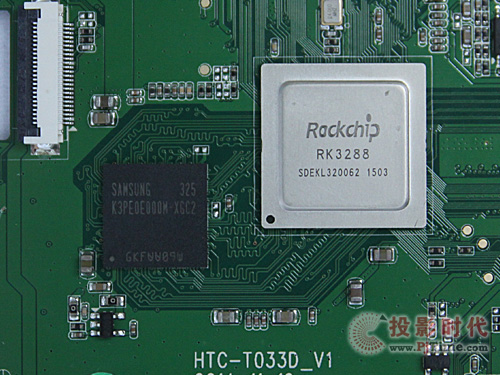

    云网行R13/S智能盒子还采用了RK1000-S音频编解码器，RK1000-S集成音频codec,高清音视频信号滤波,和tv 视频信号输出功能，主要针对老款电视，目前来说意义不大。闪存方面采用三星8GB贴片式闪存设计。



R13智能盒子芯片

    云网行R13智能盒子采用了目前市场上唯一具有HMDI2.0接口、支持4K@60HZ输出的瑞芯微RK3288解决方案。

R13智能盒子RK3288芯片

    RK3288采用最新的A17架构，性能相比于A9提升约60%，相比于A12提升约40%，在成熟的28nm先进制造工艺的保驾护航下，其功耗比四核A9还要低。

     RK3288芯片搭载最新、最强的MaliT76X核心，结合16个统一渲染着色器的配置，使得其要比目前市场主流的Mali- 400MP4整整提升约500%，比 Mali-T604提升约400%，是同类别芯片中最快的GPU！另一大特色就是引入了多项内存压 缩技术，如ARM 帧缓冲压缩格式(ARMFrame Buffer Compression)、ASTC纹理压缩技术、以及 TransactionElimination智能消除技术。

     ARM 帧缓冲压缩格式最大特点是引入了Transaction Elimination智能消除技术，该技术能够提供快速、实时的无损压缩与解压缩，最大限度地减少SoC 内不同 IP 块之间的数据传输量，在减少了整个系统的带宽同时将相应功耗降低近约50% 。

     ASTC技术是OpenGLES 3.0引入的新纹理压缩技术，最精彩之处在于它允许压缩你能想象到的任何纹理，能够将应用程序使用的所有纹理都进行压缩，进一步减少了Mali GPU的内存带宽和内存占用，同时节省能耗。

     这两项可以节省50%的带宽。除性能强劲外，Mali T76X还支持GPGPU(通用计算图形处理器)加速复 杂和计算密集型算法或操作等等。通过强大的图像处理能力，可以辨别出摄像头画面上运动的物体，利 用其高效的性能进行实时渲染，为大家带来更完美的高清体验。

      结合64bit双通道内存，提供了更高的带宽，绝对的超强性能、超低功耗！真正的强悍，即使云网行R13/S网络高清播放器在国内销售的产品相比外销产品在硬件上将摄像头功能给阉割掉了，但也足以秒杀市场上大部分同档次盒子。

测试总结

    作为一款高配智能盒子而言，云网行R13网络高清播放器除了拥有超强的硬件配置以外，其原生态的安卓系统跟双UI设计以及对第三方应用支持的兼容性都表现得相当出色。

云网行R13/S网络高清播放器

    投影时代网评测室特针对智能盒子在终端用户手中的使用情况将各项测试以100分为基准权衡比重划分分值，下图为本次云网行R13智能盒子测试所得分值表。

云网行R13智能盒子测试得分表

    总结：

    1、外观设计中庸，做工精细，钢琴烤漆配以亮黑设计不易耐脏，稍有划痕或指纹就会很明显；

    2、机身接口配置丰富，具有音频SPDIF光纤输出及HDMI 2.0高清输出接口，真正做到4K@60FPS 输出，千兆网口更是智能盒子产品中极少配置的；

    3、采用原生态安卓系统，对用户而言获取资源更简单，实用性及可玩性更强；

    4、双UI设计适合更多人群，对于菜单中文显示方面还有待优化；

    5、采用瑞芯微RK3288方案，支持4K硬解码，常见视频封装格式及编码格式通吃，仅有个别文件出现卡顿现象；

    6、机器内置拾音话筒，搜索、语音通信更方便；

    7、遥控器功能强大，常用功能可一键调用，手感欠佳，采用红外设置操作时需要将遥控器对准机器；

    8、对于个别第三方APK应用的安装会出现“无响应”的现象，对第三方应用的兼容性有待完善；
