CREATOR快捷高清会议录播系统解决方案

来源:投影时代 更新日期:2015-06-17 作者:佚名

    一、方案概述

    1、背景重点分析

    会议室系统希望利用录播系统可以大大提高工作效率、培训质量,不但可以把多媒体会议室的会议、培训过程完整记录下来、实时的传播出去,而且可以把会议、培训的各种文档资料(例如PPT等)记录并传播,使日常的工作更加科学化、现代化、时效化、便捷化。具体表现为:

    1)支持多媒体会议室的高清摄像机视频图像、声音,以及VGA信号(会议领导电脑上的PPT、Word等电子文档)的录制并保存;

    2)考虑到部分会议精神需要和全体员工进行分享,要求通过录播系统可以讲会议召开中的图像、 声音,以及VGA信号(会议领导电脑上的的PPT、Word等电子文档及课件)的在整个大楼进行实时直播,员工(学习人员)在各自的办公电脑就可以观看到会议实况直播,分享会议精神。

    3)在会议结束后,可以进行会议文件点播,进行会议精神的二次学习。

    4)根据用户会议室的视频源数量和类型灵活搭配编码器,支持高清视频采集和麦克风音频采集。

    2、方案特点

    高清晰度

    采集和编码1920*1080@60Hz图像信号,支持2路高品质无损立体声输入,并内部进行混音输出,不错过任何一个讨论细节。

    高灵活

    画面合成路数(例如某个会议摄像路数增加,保存单画面数据)等,分辨率,码率配置即可发生改变。编码方式、格式可动态调整,针对高带宽,低带宽用户,可以发布不同清晰度的视频。

    高经济型

    避免随着技术变革,设备发展,一次次的更新设备,性能改变,不需要更换设备,添加编码器即可。

    高共享性

    各会议录播仅需布置音视频采集设备,通过会议录播服务器可共享录播资源,改变以往一个会议室会议信息只有在场人员才能学习的现状,提高了设备使用率。

    高扩展性

    满足应用和用户规模增长的需要。性能动态可调,不受具体设备限制。新增会议室,仅需要在新增会议室内增加摄像头、话筒等音视频设备即可,投资幅度大大缩小。

    3、分两个方案

    根据会议摄像机的数量、会议室大小与数量的不同,我们分为以下几种不同方案:

    单个会议室录播解决方案

    礼堂录播解决方案

CREATOR快捷高清会议录播系统解决方案

    二、录播系统的概述

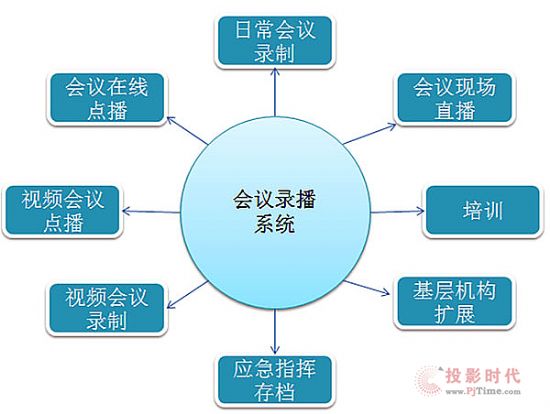

    录播系统引可以把现场摄录的视频、音频、电子设备的图像信号(包含电脑、视频展台等)进行整合同步录制,生成流媒体文件,用来对外直播、存储、点播。 观众可以通过网络将现场的视频、音频及计算机屏幕进行实时直播,用户以浏览器及 Media Player 即可同步收看现场影音及图文内容。

    三、单个会议室录播的应用

    3.1 单个会议室录播系统

    该类型会议室在中小企业比较常见,往往该类型会议室配置较为完善的培训需要的软硬件设备,能满足10-20人左右培训会议使用,除具备常用的投影显示设备、电脑、摄像头、麦克风设备。

    针对该类型会议室培训录制使用需求,我们推荐采用操作简单,录制生成通用ASF视频文件;可轻松实现PC管理控制。

    应用分析:

    一台编码器支持三路视频的同时录制(1路单独画面,另外两路组成合成画面),正好可以满足一个会议室内的“全景+跟踪+演讲稿件”的录制,在多个会议室的情况下,增加相应的主机即可;

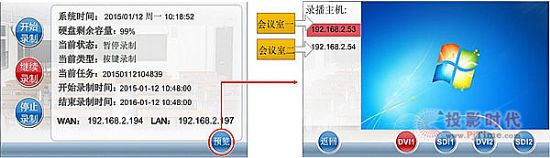

    触摸屏,支持触摸功能,支持单独预览编码主机的各个会议室的视频信号;

CREATOR快捷高清会议录播系统解决方案

    修改单个或多个会议室主机IP地址或信号输入类型时,不需重起设备,应用方便;

    通过WEB系统管理界面,可对多个会议室进行综合管理;

    3.2 会议室录播的应用分析

    会议室内有多路视频信号源和个显示端设备时,通常是使用矩阵来处理这些信号的切换(包括远端信号),那么录播系统的主机只需要和矩阵对接即可实现对会议画面的录制。

    在开会时,无论是会议话筒的声音,还是电脑播放声音或者远端会议的声音,都最终要经过调音台混音,那么为了不忽略掉会议的任何一个细节的录制,调音台混音输出的某一路给到录播系统的主机即可搞定会议室声音的接入。

    单个会议室,一般只需录制电脑、主讲人画面、会议全景画面,在预算充足的情况我们配置两台编码器与一台服务器,预留多了信号接口,会议环境添加多摄像机或电脑时,可以直接添加进系统,系统连接示意图如下

    效果图如下:

    单个会议室,一般只需录制电脑、主讲人画面、会议全景画面,在预算不足的情况我们配置一台编码器与一台服务器 ,同样也能将三路信号进行录制,成为画中画效果,系统连接示意图如下

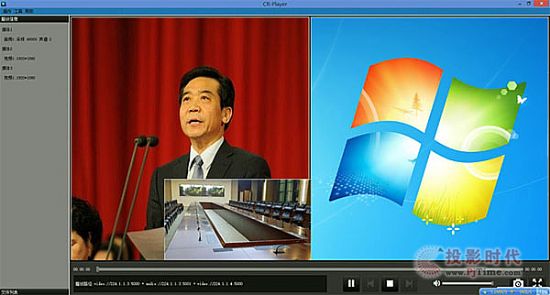

    效果图如下图:

CREATOR快捷高清会议录播系统解决方案

    单个会议室,录播系统与其它系统对接如下图

    3.3 设备清单:

    1、会议录播服务器 1台

    2、会议录播编码器 1台

    3、高清摄像头 2台

    四、礼堂录播的应用

    4.1 系统需求

    礼堂(中型或大型会议室)具备完善的音视频设备,会议人员较多,通常配置有4个左右的高清摄像球机进行会议实拍,分布式高清录播系统可以同时对6路视频信号进行录制。

    一般在80-100平方左右;配置完整的音视频设备,有专门的会议管理人员管理会议室,配置丰富的显示设备和完整的扩声系统,对会议录制需求要求较高,一般会记录多路视频信号和演讲者的PPT信号。

    4.2 系统结构

    礼堂会场比较大,配置了四个高清摄像机,一个摄像机录制与会者画面,一个摄像机录制全场画面,两个摄像机录制主讲者,一路信号录制电脑信号,显示演讲者PPT或签到人数或投票过程与结果;

    编码器与服务器之间搭建千兆网络,传输速度快,六路画面高清达到1080P。

    4.3应用效果

    4.4 设备清单:

    1、会议录播服务器 1台

    2、会议录播编码器 3台

    3、高清摄像头 4台
