单网线HDMI延长器在高清视频会议系统中的应用

来源:投影时代 更新日期:2012-11-05 作者:佚名

    一、 简述视频会议系统:

    视频会议系统,是指两个或两个以上不同地方的个人或群体,通过传输线路及多媒体设备,将声音、影像及文件资料互传,实现即时且互动的沟通,以实现会议目的的系统设备。视频会议的使用有点像电话,除了能看到与你通话的人并进行语言交流外,还能看到他们的表情和动作,使处于不同地方的人就像在同一房间内沟通。(请参见下方两个架构视频会议示意图:)

    (架构图一)

       “视频会议系统有时也叫“视频会议”英文为(Video Conference System),包括软件视频会议系统和硬件视频会议系统,是指两个或两个以上不同地方的个人或群体,通过现有的各种电气通讯传输媒体,将人物的静、动态图像、语音、文字、图片等多种资料分送到各个用户的计算机上,使得在地理上分散的用户可以共聚一处,通过图形、声音等多种方式交流信息,增加双方对内容的理解能力。目前视频会议逐步向着多网协作,高清化的方向发展。

    二、视频会议系统基本形态:

    一般的视频会议系统包括MCU多点控制器(视频会议服务器 如)、会议室终端、PC桌面型终端等几个部分。各种不同的终端都连入MCU进行集中交换,组成一个视频会议网络。

    (1)多点处理单元(MCU)

    MCU是视频会议系统的核心部分,为用户提供群组会议、多组会议的连接服务。目前主流厂商的MCU一般可以提供单机多达32个用户的接入服务,并且可以进行级联,可以基本满足用户的使用要求。MCU的使用和管理不应该太复杂,要使客户方技术部甚至行政部的一般员工能够操作。

    (2)大中小型会议室终端产品(End Ponint)

    大中小型会议室终端产品是提供给用户的会议室使用的,设备自带摄像头和遥控键盘,可以通过电视机或者投影仪显示,用户可以根据会场的大小选择不同的设备。一般会议室设备带SONY或CANON的专用高清摄像头,可以通过遥控方式前后左右转动从而覆盖参加会议的任何人和物。

    (3)桌面型(PC)终端产品

    直接在电脑上举行高清视频会议,一般配置费用比较低的PC摄像头,常规情况下只能一两个人使用。硬件:Lifesize利视高清、网动视频会议、HDCON、宝利通、思科、华为、华腾网讯、中兴、海盟、瑞福特、ANYV、博雅全、华平、索尼、腾博、TANDBERG、Cenwave、KEDACOM等国外:Cnkaran、VidiNOW、webex、Mikogo、BeamYourScreen。

    三、单网线HDMI延长器在高清视频会议系统中的连接

    在视频会议系统布线过程中,一旦高清摄像头(前端信号采集)与高清视频会议终端(信号管理)到高清图像显示设备连接距离过长(超过15米),此时项目要求对HDMI实时、无压缩的高清信号传输,传统HDMI铜缆也连接不了超过15米之后的距离。而由锐华光电公司推出单网线HDMI高清传输产品, 顾名思义就是用一根网线来传输HDMI信号,与双网线相比,传输介质有明显改善,只需用1根CAT-5E/CAT-6类网线即可远距离传输HDMI信号。可以利用已经布好的网线直接来传输HDMI信号,是HDMI信号50米内传输的最佳选择。

    单网线HDMI延长器采用锐华光电独特的视频处理设计,产品支持最高分辨率为2048*1080@24Hz(兼容2048*1080@24Hz 下任意分辨率),支持最远距离传输全高清信号50 米。采用网线进行高清HDMI 信号传输,替代昂贵且布线不方便的HDMI 线缆,既节约成本又带来了施工上的便利,而且可以利用原有布线网络,轻松实现影音远距离传输。

单网线HDMI延长器在高清视频会议系统中的应用

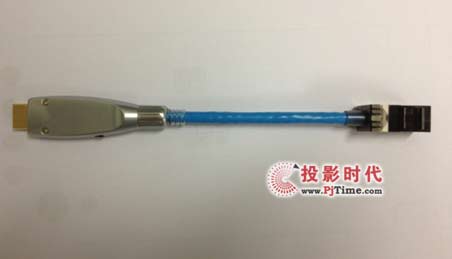

    (单网线HDMI延长器图片)

    四、单网线HDMI延长器功能特性:

    迷你式设计,可直接插入信号源和显示设备,完全等同于一条HDMI线;

    采用单根网线进行传输,需要外置供电;

    发射端支持EDID读写;

    采用高清数字码流传输全高清1080p@60Hz信号可达50米;

    支持高深度色彩空间24bit/30bit/36bit的(RGB或者YCbCr)色深。支持RGB444,YUV444,YUV422色彩空间,可以传输色阶更加精确的图像;

    拥有强大的版权保护机制(HDCP)功能;

    支持扩展色域:支持x.v.Color,它使显示设备可以显示出更加生动、自然的色彩;

    支持多通道数字无压缩音频:支持最高192KHz、24bit的数字音频,支持环绕立体声Dolby TrueHD和DTS-HD Master Audio高清音频信号传输;

    强大的分辨率兼容性可适应HDTV和VESA的所有常规标准;

    超强的视频带宽可高达到6.75Gbps;

    内设保护缓冲保护机制可以实现热插拔功能,即插即用;

    五、单网线HDMI延长器技术参数:

协议

支持HDMI1.3协议,支持DVI1.0协议,支持HDCP,支持虚拟EDID

色彩空间

支持RGB444,YUV444,YUV422色彩空间

支持分辨率

640*480@60Hz---1920*1200@60Hz(VESA标准),480i---1080p(HDTV标准)

支持最大带宽

6.75Gbps

传输距离

50米(六类网线),45米(超5类网线)

输入电压

DV 5V 1A

管壳外形尺寸

80mm/25mm/16mm(L/W/H)

重量

0.2Kg

工作温度

-10℃ - 50℃

存储温度

-25℃ - 55℃

    六、应用范围

    视频会议系统的应用范围非常广泛,可应用在协同办公、在线培训、远程医疗、远程教育等各个方面,能广泛应用于政府、军队、企业、IT、电信、电力、教育、远程医疗、远程会诊、证券、金融、制造等各个领域。
