2009年北展开幕式使用音响简介

    2009年北京音响展已圆满结束，在本届展会中开幕式的扩声系统是展会的亮点之一。 深圳宝业恒公司首创使用了两辆移动数字音频控制车对本届展会开幕式进行音响保障，所有开幕式的音频扩声控制均在车中完成。音频扩声系统采用C-MARK  AUDIONET网络音频矩阵为核心，其控制网络化、传输处理数字化、系统智能化的扩声特点给参观者留下了深刻的印象。现将该扩声系统做以简要的说明。

    1.C-MARK  AUDIONET网络音频矩阵简介

    C-MARK  AUDIONET网络音频矩阵它采用国际音频设备制造公司公认的CobraNet标准网络音频技术，完全依从IEEE802.3×EtherNet标准规定，是一种全新的数字化网络音频信号传输手段，音频的数据流和控制信号可以通过双绞线以快速以太网100BASE—T标准格式的方式入网，每条网线可传输64路48KHz/24bit优于CD标准音质的数字音频流，即经济、实用、简捷，又可利用廉价的CAT5 100Mbps双绞线，传输多路高质量的音频信号。一般情况下的传输距离为100米；采用光纤传输接口，其最大传输距离可以达到60公里，没有任何衰减，彻底杜绝了普通扩声系统远距离传输信号衰减过大，线路铺设复杂，电磁干扰大的难题，能满足大型音频扩声系统的各种要求。采用以C-MARK  AUDIONET网络音频矩阵为核心的扩声系统，可以大大简化系统的配置，扩大控制范围及功能，节省系统的安装时间，并提高系统的稳定性和可靠性。

    2.开幕式扩声系统设计思路

    此工程为户外扩声工程，整个系统要克服音频信号远距离传输信噪比低，电源电压波动范围大，灯光系统对音响系统干扰大，系统的集中控制与管理，以及备份传输系统、系统防雨等难题。根据实际情况，结合举办方的要求，经多次设计和论证我们选用C-MARK  AUDIONET网络音频矩阵与LND32大型线阵音箱相结合的方式。它由双12寸低音加75TI高音组成，采用钕铁硼喇叭，重量轻，功率大，采用插针式吊装结构，既牢固又吊装便捷，专利设计的线性高音，构成平行波，杜绝了在中高频位置的声干涉现象。

    我们使用此套系统设备有着丰富的设计经验和成功范例。有着多项专利技术为后盾，更有世界著名声学软件设计公司德国SDA为C-MARK LND32支持的EASE Focus声学设计软件作现场效果模拟，可指导安装现场音箱的吊装、音箱之间的角度调整、音箱之间的增益调整等，最大限度的保证了系统方案的合理性与优化性。不仅实现了整个系统运行稳定、技术先进、网络化的控制与管理的目标，更论证了数字音频网络系统必将取代传统模拟音频系统的趋势。

    3.设备的选用

    ⑴使用了c-mark网络音频设备DRC0412A 4进12出网络音频传输器1台,DRB-8A 网络音频处理器1台，DRE-16网络音频接口1台，CB2046调音台1台，C-783T无线话筒3只，MK75T鹅颈式话筒1只,LND32大型线阵音箱，BT36低音炮，FT04返听音箱，T系列数字功放等。

    ⑵使用了pal网络音频设备TMO2800A 16进网络音频传输器1台,TMO0426A  4进12出网络音频传输器1台,TMR-240网络音频处理器1台，TME-160网络音频接口1台，M12.2调音台1台，LC348鹅颈式话筒1只，Q系列数字功放等。

    具体连接方式如下图所示。

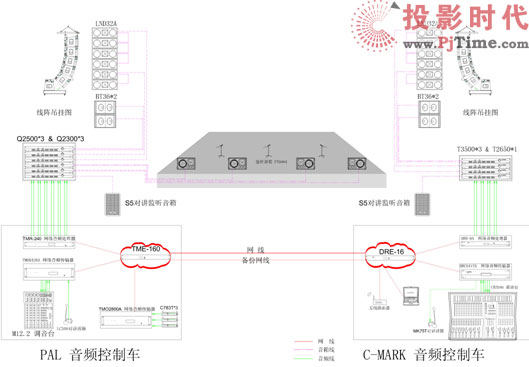

    设备连接图

    ⑶两辆音频控制车之间相距40多米，如果使用传统的连接方法需要使用大量的音频电缆，由于现场人员多、情况复杂这会给扩声系统带来不稳定的因素而且增加了安装与调试时间，并使系统的抗干扰能力明显下降，带来传输特性的劣化。特别是与展会的灯光系统混合布置时，更易出现明显可闻干扰噪声。AUDIONET网络音频矩阵系统的使用完美解决了此类问题。两辆移动控制车之间通过一根网线进行连接，即可满足使用要求。主席位无线话筒首先连接到16进传输器转换为数字信号后，再通过网络分别送给主扩声和返听处理系统。使主扩声系统与返送系统完全独立，各自由不同的调音台进行混音处理，混音后的信号再送给各自的处理系统输出。这样使主控调音台与监控调音台各司其职完美的保障了本次开幕式。系统信号路由方式如下图所示

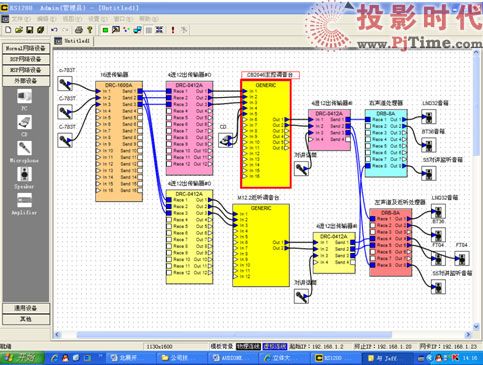

    RS1200软件设备连接图

    4.设备的安装与调试

    所有扩声设备的合理安装是取得良好扩声效果的基本保证，而LND32线阵音箱是整个安装过程中的重点。即要声音层次清晰，清亮乐耳，低频丰满又有弹性又要保证声压覆盖均匀，无声反馈和声干涉现象发生。我们使用EASE Focus声学设计软件作现场效果模拟，完美再显了最终声场效果，及时的发现系统的弱点与不足，并在AUDIONET网络音频矩阵上做了相应的调整，规避了可能出现的一些问题，EASE Focus声学设计软件界面如下图所示。

    在音频处理上C-MARK AUDIONET网络音频矩阵包含有各种不同种类的信号混音器、路由器、电平显示表、参量均衡器和图示均衡器、2 分频至多分频的分频器、延时器、压缩限幅器、扩展器、噪声门、信号发生器等100余种音频信号处理模块，也就是说网络音频矩阵可以代替百余种音频处理器。让我们想象一下，如果你要将十几乃至几十个模拟音频周遍处理设备连接到系统当中，光是它的输入与输出就能把你弄的头晕眼花，不知道南北，何况还要再去连接调试，而AUDIONET网络音频矩阵的出现，使你只需要将控制电脑接入网络音频系统中，便可以轻松而简单的实现所有你想要的功能。音频处理界面如下图所示

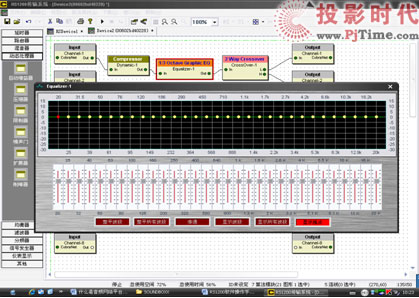

    31段均衡器调整界面

    我们可以看到，它和普通模拟设备的均衡器几乎完全一样，频率推杆也都非常形象逼真。网络音频矩阵里，所有的设备都是以这种形式出现的，这样的界面生动而形象的把每个设备展现在操作者面前，并且非常便于操作。

    5.无线网络控制系统

    音频网络平台具有的强大的功能之一，就是可实现无线网络控制功能。网络连接如下图所示。

    由上图可知使用无线网络极大的方便了使用者对整个音响系统的搭建与控制，增强了系统的灵活性与方便性。使操控人员在一定范围内摆脱了地域的限制，让我们想象一下在工程调试中当你拿着笔记本电脑在任意角落进行声场调试时，那将是一件非常遐意的事情。

    通过本案例我们可看到随着国内经济的发展，人们在生活、工作中对音响系统的要求也越来越高，而在现场扩声这个重要的场合也就对音响系统提出了更高的要求。如何能做到系统连接家电化，控制智能化，传输、监控、维护网络化等问题就摆在了我们每一个音响工作者的面前。C-MARK  AUDIONET网络音频矩阵的推出较好的解决了以上的问题。它是一种将音频接口和控制软件以及通信协议集成为一体化的专业音响设备，是集矩阵切换、音频传输、综合音频处理、远程控制、多功能于一体的应用平台，它由多种不同的传输功能模块(DRC设备)和音频处理模块（DRB设备），及操作软件（RS1200）组成，用户可以根据系统的要求灵活选择。它将数字处理器和计算机网络平台进行了最合理与优化的组合。将音响系统设计、应用和调试集于一身来完成，使得音响工程设计师在进行音响系统的设计、安装、调试时，充分享受了计算机网络带来的高效与便利。
