雅图《LCos投影机热管冷却系统》专利技术之013

    近年来人们对投影机的认知度进一步提高，投影机从原来的只可远观到了现在的步入平民化走进千家万户，随着技术的不断革新，投影机正在以绝对的优势，抢占我们的日常生活。但投影机在长时间地工作后，如果我们将手放在投影机背部的散热风扇处，就会明显感觉到有一股滚烫的热量在不断散发出.如果不把这些热量及时排除出去，会对投影机造成伤害吗？答案是肯定的, 投影机散热性能对于投影机的使用寿命有着直接的影响.

    投影机属于高精尖的光机电一体化产品，内部元器件对温度十分敏感，加之内部构造的复杂性，其自身对于温度的要求比较苛刻，在使用的过程中投影机的许多部件都涉及到散热的问题。目前商务教育投影机整体朝着便携、超便携投影发展，投影机重量越来越小，散热要求就更高，而且投影机的亮度整体也在提高，这意味着产生的热量也越来越高。这一切对投影机的散热技术都提出了更高的要求。

    众所周知,LCos投影技术又称硅基液晶、硅晶光技术(Liquid Crystal on Silicon，简称LCos)，其核心器件就是LCos芯片。该芯片的基本结构是CMOS的背板电路上覆盖液晶分子涂布层。在传统的LCos投影机中，传统的方式是把该成像系统裸露在外，若其中的光学元件或者成像元件中出现尘埃、油烟和灰尘等，会造成部件的污染，从而影响LCos投影机的对比度。而传统的方法是通过防尘网、防尘海绵的使用来杜绝成像系统冷却时空气中的灰尘等的污染，但是这种传统的防尘方法导致了成像系统表面灰尘堆积，导致热量聚集，产生热劣化，严重地降低了投影图像的成像质量。投影机内部的芯片板自身的物理性质决定了它的工作温度不允许太高，其他光学部件一旦温度超过其承受范围也会造成光学元器件的损坏。

    基于此，一种能够防尘又能够降温的《LCos投影机热管冷却系统》在雅图科研人员的不懈努力下得以成功。雅图作为国际领先的集投影机的研发、设计、制造为一体的企业，许多的技术在国际上长期处于领先地位。雅图《LCos投影机热管冷却系统》这一创新技术解决了投影机对防尘过滤网的依赖，将热交换器设置于密封体中，通过热管将热量传导出来,保证了LCos投影机的正常工作,且有效地提高了LCos投影机的稳定性。

    LCos投影机热管冷却系统，包括光学主体、密封体、散热装置等；LCos投影机热管冷却系统特征，吸热器与光学主体紧密贴合，底板垂直设置的吸热片，吸热片为三个，垂直设置在底板的三个端部，吸热片与光学主体的三原色光源散热部分紧密贴合；热管为银管、铜管或铝管中的任一种；而交换孔设置于底盖中，同时底盖中设置有与光学主体的镜头相适配的圆形缺口；散热垫包括至少一个鳍状散热片。

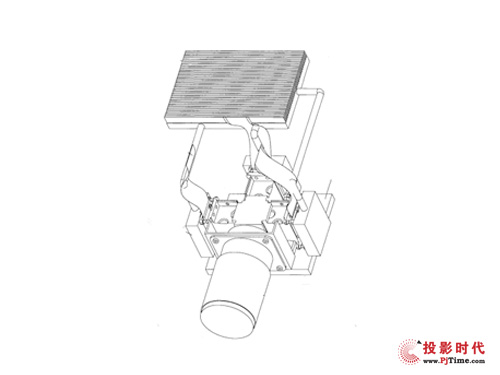

    散热装置和光学主体的整体结构图

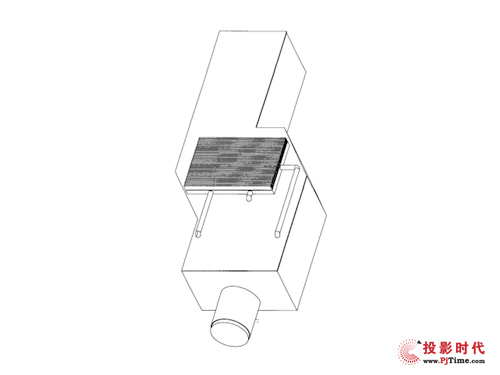

    LCos投影机的整体结构图

    这样设计的好处在于LCos投影机热管冷却系统通过热管将热量传导出来，保证了LCos投影机的正常工作，且有效地提高了LCos投影机的稳定性，此外，密封体200收容光学主体，并且完全闭合，从而使得外界的尘埃或灰尘无法进入密封的LCos投影机内部，以达到很好的防尘效果，保证了光学主体的成像质量。

    另外，在热交换孔中设置有散热垫，散热垫通过热交换孔与外界进行热交换，进一步的提高散热效果。

    在整个投影机领域，LCos投影技术一直表现的相当的优秀，以其低廉的成本、全面超越的性能、节能环保的特性集中了DLP和LCD投影显示的优势。微投智能化，是未来的发展趋势，在这样一个具有开拓性的领域，一向追求高品质的雅图当然不会落后。雅图具有划时代的产品微投S1系列和背投产品，就是充分运用到了LCos投影技术。16年来雅图人在投影机这个专业领域里辛勤耕耘，在国际顶尖投影品牌的竞争中，雅图凭借着人才和技术方面的优势，在新材料、光、机、电等技术领域名列世界前茅。怀揣着世界梦的雅图，也将继续扬帆，将雅图品牌推向世界。
