迪士普网络化公共广播唱响世界最大规模会展场馆

    1、工程概述

    图一 上海中博会会展综合体(北块)实际场景图

    中国博览会会展综合体项目(北块)位于上海市西部，北至崧泽高架路南侧，南至盈港东路北侧，西至诸光路东侧，东至涞港路西侧，用地面积85.6公顷。总建筑面积约147万平方米，其中地上建筑面积约127万平方米，地下建筑面积约20万平方米，建筑高度 43 米。建成后的会展综合体可以提供50 万平方米的展览空间，其中包括 10 万平方米室外展场，将成为世界上规模最大、最具竞争力的国际一流会展综合体，作为新时期我国商务发展战略布局的重要组成，将在拓展世界市场和国际贸易、展现国家综合实力中发挥重要作用。中国博览会会展综合体项目(北块)一标段含A0办公楼，A1展览中心，B0办公楼，B1展览中心，D1展览中心，E1楼，E2楼部分，F1楼，F3楼；二标段含C0办公楼，C1展览中心，D0办公楼，E2楼部分，F2楼，G区等区域。

    显然，这是当今世界上规模最大的公共广播系统之一。由于覆盖范围非常广阔，常规的、空间分割功率传输型的公共广播系统肯定无法适应要求，其主干只能是网络化系统。

    上海中博会会展综合体公共广播系统作为中博会参观展览服务系统的重要组成部分，将为中博会会展综合体发挥着极其重要的作用。业务广播-支持中博会日常运作管理，包括展馆发布新闻、开馆和闭馆通知、信息，引导观众，寻呼、找人等；背景广播-渲染展馆环境、活跃氛围。当发生突发公共事件时，强行插入紧急广播，支持现场指挥，应对事件，疏散人群。保证中博会会展期间安全、高效运行，同时对中博会会展综合体包括酒店和办公区部分也起到消防广播的作用。

    整个中博会会展综合体（北块）公共广播系统工程范围包括用地面积85.6公顷的大型展馆和室外公共部分、出入口、停车场等。中博会会展综合体的公共广播系统线路传输部分接入的都是其业务专用网络，并设计成多套系统的管理方式。

    整个公共广播系统分成5个总机房来管理，分别是A0、B0、C0、D0五个部分。各自独立1个机房，以及剩下的A1、F1、F2、F3、B1、C1、D1、E1、E2、G等部分的1个机房。每个机房都是独立的一套公共广播系统，分别各自管理不同楼层。另外在每套系统下面，还可以根据各自的楼层弱电间，再分若干个分机房，把功放、终端等周边设备放在不同部分区域的弱电间。

    另外，中博会会展综合体公共广播系统可与各办公区的消防控制中心相连接，各消防中心分别把消防触发信号送到各弱电间。

    图二 上海中博会会展综合体规划图

    2、设计原则及依据

    中博会会展综合体公共广播系统采用的是广州市迪士普音响科技有限公司的网络化公共广播系统，严格按照方案全面、成熟、可行、可靠、安全、实用的设计原则进行设计，并严格响应《中博会公共广播系统技术规格书》以及《公共广播系统工程技术规范》。

    根据《中博会公共广播系统技术规格书》，中博会会展综合体公共广播系统宜采用世界上先进的中央管理和全数字化公共广播控制系统。包括音频处理、呼叫站台等一体化数字处理、显示、操作和全设备监控。

    中博会会展综合体公共广播系统虽为独立管理和控制系统，但为了系统与中博会其他系统统一维护与设备管理，广播系统要充分利用中博会的各个机房和弱电间以及整体网络构架和主干结构，在中博会整体布局上搭建公共广播系统。保证用最少的投资，建设最佳的公共广播系统。

    中博会会展综合体公共广播系统在进行紧急广播时，可以同时实现对场馆内部和办公区进行紧急广播。

    根据《公共广播系统工程技术规范》，中博会会展综合体公共广播系统最主要的电声性能是“应备声压级”和“语言可懂度”。

    保障上述指标的关键在于正确选用传声器、正确处理公共广播扬声器的选型和布点，以及正确配置公共广播功率放大器。

    传声器及其信号处理器应按“规范”的要求选择，重点是其频响须符合语言传声的要求。

    室外听音点的声压级可按下式估算：

    可据此选择公共广播扬声器的品种和型号以及确定每个扬声器的覆盖范围。

    根据“规范”中的有关规定足额配置品质优良的公共广播功放，功放的额定输出功率应≥其所驱动的公共广播扬声器额定功率总和的1.5倍。

    3、系统设计

    根据业主方对中博会会展综合体公共广播系统的实际需求，广州市迪士普音响科技有限公司结合《中博会公共广播系统技术规格书》以及《公共广播系统工程技术规范》设计了中博会会展综合体公共广播系统。整个系统为全数字化传输，以中博会专网为主要传输媒介，采用可以融入基于TCP/IP协议局域网的DSPPA协议，可实现远距离传输，从而利用现有中博会专网架构实现了多网合一。整个会展综合体（北块）的控制方式分成：

    1、一个总控机房，四个办公区机房，多个弱电间。

    2、1套广播系统：总控机房和4个展馆、多个弱电间；4套广播系统：4个办公区机房和弱电间。

    3、当紧急广播时，要求总控机房的紧急话筒有一键式打开全部分区的广播功能；根据功能需求，我们把中博会会展综合体划分成多套系统的管理控制模式,设置1个总控机房和4个办公区机房，每1个机房下面再分为若干弱电间，每1个弱电间都是1个简单的独立的无人值守的小机房。

    中博会会展综合体公共广播系统向会展综合体内的展馆公共场所、办公区、酒店及特定区域提供可靠的、高质量的背景音乐广播。该系统平时播放背景音乐和业务广播，当发生突发公共紧急事件时，系统自动将广播权强行切换至紧急广播状态，末端扬声器的音量调至最大。紧急广播具有最高优先控制级别。

    图三 中博会会展综合体公共广播系统拓扑图

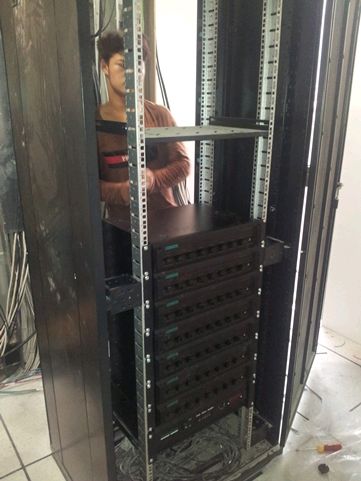

    图四 迪士普施工人员在把广播设备搬入中博会会展综合体弱电间现场

    图五 迪士普工程技术人员在调试中博会会展综合体公共广播系统

    4、扬声器的选择

    根据中博会会展综合体（北块）的实际需求，确定选用迪士普品牌扬声器，经过EASE软件模拟计算、综合使用安装条件等因素，扬声器选用壁挂音箱、高清号角以及天花喇叭共计10000多只，壁挂音箱设置在场馆内、场馆之间的车辆走道、办公区的楼梯间等公共场所；高清号角安装在展馆室内的上面最顶端；天花喇叭放置在办公区的走廊、房间等通道。

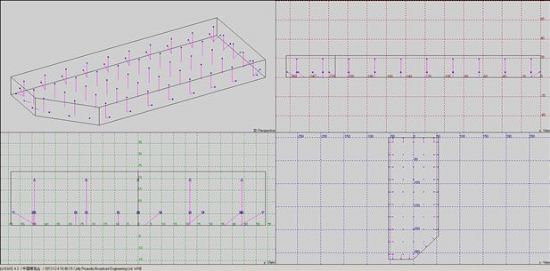

    图六 中博会会展综合体EASE软件三维声学模型图

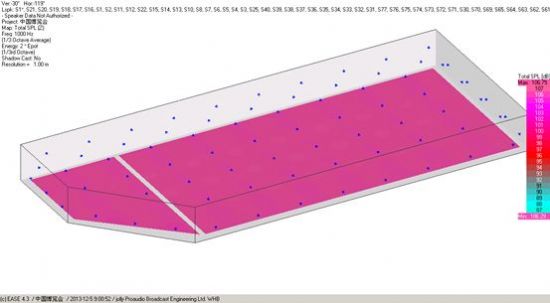

    图七 中博会会展综合体1000Hz观众席模拟声压级图

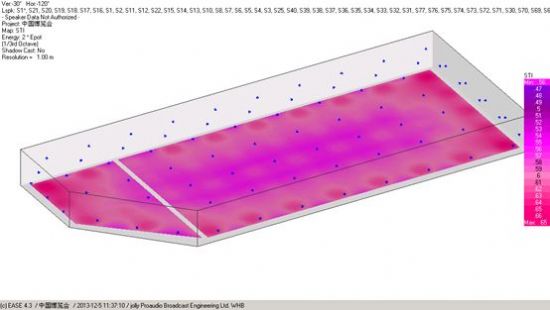

    图八 中博会会展综合体(北块)1000Hz语言快速传输指数图

    图九 迪士普工程师现场安装扬声器

    5、中博会会展综合体广播系统部分区域实测主要电声性能指标 -- 中博会A1区a展厅测量数据

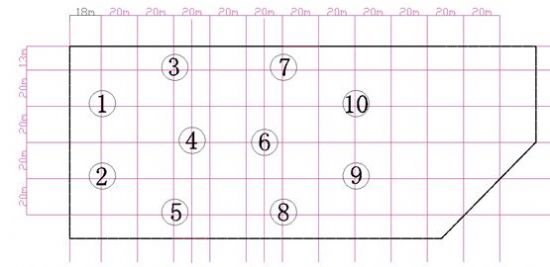

    （一）、取点位置：

    图1

    （二）、扩声系统指标测量记录

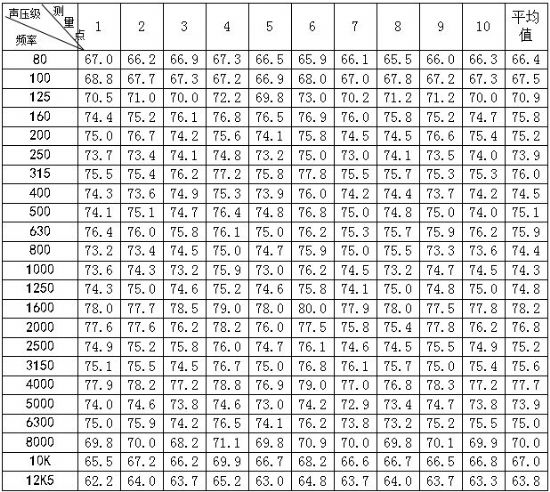

    A、传输频率特性测量记录

    B、扩声语言传递指数（STIPA值）测量记录

    C、最大声压级测量记录

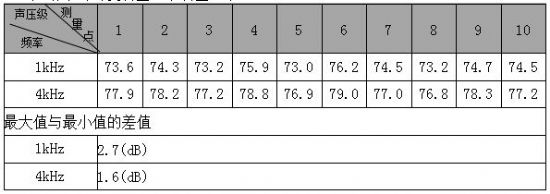

    D、声场不均匀度测量记录测量记录

    6、结束语

    上海中博会会展综合体（北块）场馆建成以来，中博会会展综合体公共广播系统在使用方的正确管理下，在疏导、指引数以千万计公众有序地进行参观的过程中起着十分重要的作用。

    作为中博会会展综合体（北块）公共广播系统的设计单位，广州市迪士普音响科技有限公司从设计开始，就精益求精的做好每一项工作，确保中博会会展综合体（北块）公共广播系统安全、稳定、可靠、高效运行。为提供高品质服务，中博会会展综合体（北块）公共广播系统当任何一部分如有出现故障情况，广州市迪士普音响科技有限公司都马上积极作出反应，提供备用机器或者安排人员现场提供设备的检修和维护，从而为整个系统的长期顺利运行打下坚实的基础。中国博览会会展项目是商务部和上海市联手打造的国家项目，将立足长三角、以服务全国、面向世界为最终目标。迪士普网络化公共广播系统为该特色项目增添一道亮丽的声音风景线，为世界最大规模会展场馆唱响中华民族最强音！
