基于单片机的视频监控矩阵切换器设计

以视频矩阵切换器为核心组成的视频监控应用系统

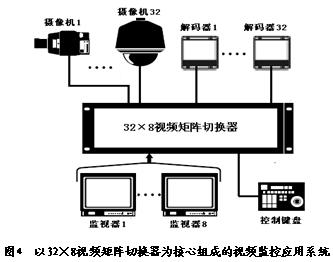

    由视频切换控制矩阵组成的视频监控系统如图4。

图中最多有32路输入，8路监视器输出。摄像机图像经过光缆传送到视频矩阵切换器主机；通过控制键盘可对所有输入的视频信号进行切换，选择其中1路输出到监视器上（可置于控制台上）；对云台与镜头的控制，由监控人员操作控制键盘发出控制信号，主机收到控制信号，由解码器对传送来的信号进行译码，即确定执行何种控制动作，在经继电器功率放大，驱动云台或镜头完成相应的控制动作，以实现对监控点摄像机的镜头、云台等设备的遥控。

5  结束语

本文设计中采用AT89C2051单片机作为控制核心部分，使得系统电路的设计大大简化。在矩阵切换上选用专用的模拟开关矩阵切换芯片虽价格较高，但稳定性好，可形成的矩阵规模较大。RS-485电气接口，在不加总线驱动的情况下，方便实现对多个终端设备的控制。以此视频矩阵切换器为核心组成的视频监控应用系统中监视器的数量可以大量减少，并使得整个监控系统所占有的空间大为减少，大量减少设备投资。
