两个数量级的提升：Micro LED微显示大突破

    近日，JBD宣布成功将Micro LED微显示的坏点数从单屏≤100个降至≤3个，实现坏点数两个数量级的重大突破。据悉，坏点较多是Micro LED微显示产品实用化的主要工艺障碍之一。这次巨大突破，将其坏点水平从“明显可见”升级到“不格外注意不可见”的水平，将有力推动这一新显示品类的市场发展。

    坏点，Micro LED微显示之“命门”

    在早期液晶显示行业，坏点也是一个重大问题。大约20年前，少于等于3个坏点的液晶屏被称为A类屏（亮点和暗点总数不超过5个‌，且单个类型坏点不超过3个），没有坏点的则称为A+产品（即完美屏）。A类或者以上屏幕，是消费电子行业能够普遍接受的“品质底线”。

    对于Micro LED微显示而言，一个屏幕动辄集成数十万、乃至数百万个LED晶体（例如，典型的1080P全彩分辨率需要超过622万个亚像素LED晶体实现）。这种高集成过程被称为“巨量转移”工艺。理论上，每一个亚像素LED晶体还至少需要两个控制电极连接。Micro LED微显示要将这么多的器件稳定可靠集成到0.1X英寸到1.X英寸对角线尺寸的驱动板上（驱动板可以使硅基CMOS，也可以是TFT玻璃基板），可谓之针尖上绣花的功夫。

    在这种超高密度的工艺集成化中，做到3个或者更少的缺陷率极其困难。JBD持续深入研究将Micro LED微显示屏的坏点数降至单屏≤3个，其中0坏点完美屏的比例大幅提升。同时，JDI亦通过基础工艺和材料进步，将单屏暗点率从高达0.4%降至0.03%的极低水平，再结合JBD独有的Demura像素亮度补偿算法，大幅度提高像素亮度均匀性。

    据悉JBD在良品率提升中，主要采用了1.结构设计的升级，尤其是外延结构设计的改良、2.创新的工艺，获得更为均匀的驱动结构和材料均匀度、3.主要设备精度的提升，确保高精准的制造加工过程。此外，JBD也通过检测、管理等工程学的创新，推动流水线整体品质的提升。

    打开微显示新时代的大门，要靠“良率”

    业内人士认为，Micro LED微显示屏坏点数降低到早期液晶显示A类屏水平，其中完美屏比例大幅提升，意味着这一行业从“技术尝试”阶段跨入“技术成熟初期”阶段。即按照目前AR用Micro LED微显示屏普遍几十万的像素规模看，JBD技术实现了99.999%的良率，即行业关于巨量转移工艺所谓的5个9或者5N水平的说法（不计算暗点）。

    诚然，对于大尺寸显示5个9良率并不是突出成绩。但是，对于0.1X级别，JBD主打的AR用微显示屏而言，其很难依赖于缺陷修复技术，实现高良率。也就是其5个9的良率水平，很可能是“直接工艺良率”，这往往对应着大尺寸Micro LED显示屏6个9级别的工艺水平。

    高良率，除了让Micro LED微显示屏产品可用性上，实现了颠覆性的转折外，良率提升还有另一重大意义：即整体工艺废品比显著降低，亦大幅降低单片屏的均摊成本，有利于行业应用市场的持续开拓。据业内人士称，4个9到5个9的提升，往往意味着3成左右的额外损耗的消失。

    JBD特别提到了“0坏点完美屏的比例大幅提升”，这可能意味着这次的进步，在“普遍性”意义上更高的覆盖。即不是少部分产品达到3个以下坏点，而是大部分、甚至绝大部分成为“A”类产品。这一进步的含金量极高，工艺工程上看是可普及的，达到商业化水平的创新成果。

    对于AR应用，业内分析认为，近眼显示对坏点更为敏感（这也是JBD引入Demura实时补偿暗点技术的原因。理论上，AR眼镜的显示屏距离人眼仅2-3厘米，单个坏点可能占据用户视场角的0.1°以上，形成明显视觉黑斑）。特别是医疗、军事等领域，更是普遍需求完美屏。Micro LED微显示屏打开市场，从竞争角度看，始终面临其他微显示技术，如Micro OLED微显示屏、LCOS技术、DLP技术等“完美性”的挑战。JBD的进步，将成功打破其他微显示技术的完美性垄断，并让Micro LED微显示屏在众多特种高端应用上拥有竞争之力。

    占据未来制高点，JBD领先一步

    从全球竞争看，Micro LED微显示屏已经成为必争之地。其拥有的小体积特性，决定了AR应用中的绝对优势：

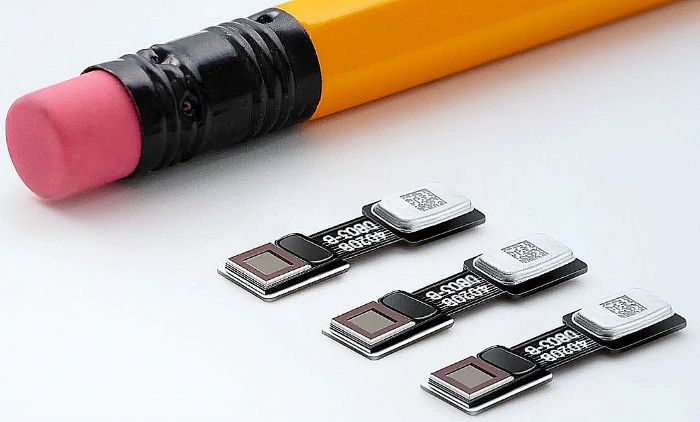

    与LCD、LCOS和DLP等依赖背光的微显示模块比较，像素驱动和发光一体化的Micro LED微显示屏显然在整机应用上更为紧凑。例如，雷鸟RayNeo X3 Pro暨Air 3s雷鸟旗舰AR眼镜新品上，采用全球最小可量产全彩Micro LED光引擎——萤火光引擎，实现了仅0.36cc的光机体积，相较于前一代产品缩小了40%。

    和Micro OLED比较，Micro LED微显示屏采用无机发光材料，其可靠性、寿命、稳定性、性能衰减一致性和关键的亮度指标都表现更好。雷鸟X3 Pro在0.36cc光机引擎下，实现了3500尼特的平均亮度和6000尼特的峰值亮度，保证了视场清晰和与环境场景融合的高对比度。

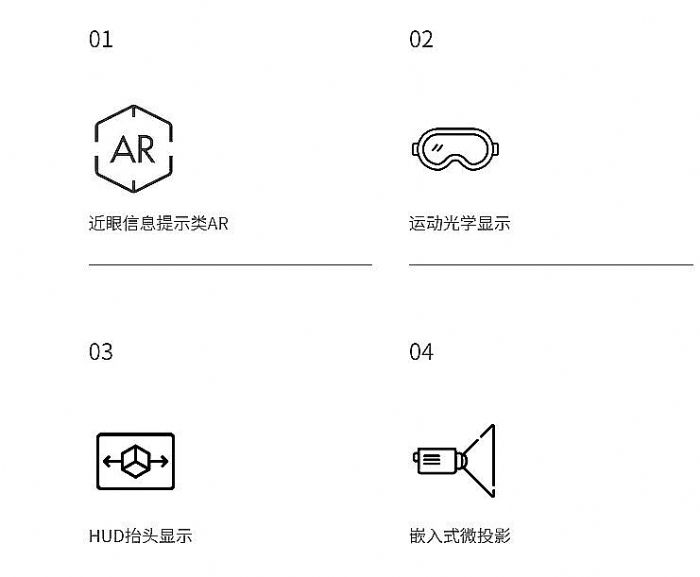

    此外，Micro LED微显示屏还可以广泛应用在光通信、运动光学、嵌入式投影仪、HUD、照明显示一体化产品之中。其技术不仅满足0.1X英寸AR眼镜级需求，也可以满足0.X到1.X英寸的更多微显示尺寸应用——通过基板尺寸放大，可以实现更高分辨率和更高的亮度输出；压缩一定的分辨率条件下，甚至实现极高的照明级别亮度输出。

    所以，Micro LED微显示屏的应用之广泛，远超过传统显示产业范畴。其对应的大多数是新型品类、新型场景和新型内容的应用体验。Micro LED微显示屏是关系到一大批未来型“消费电子产品”创新升级的“瓶颈性”核心器件——“众多新物种的显示CPU”，业内人士如此表示。这让JBD这一轮领先的技术突破，拥有了更高的超越企业自身的、乃至超越微显示行业的“巨大战略价值”。

    Micro LED微显示屏大时代正在来临

    据IIM信息分析报告指出，Micro LED在AR设备中的渗透率从2023年的12%跃升至2025年的38%。除消费级AR眼镜外，工业维修、医疗手术导航和军事仿真训练成为高价值市场。整体看，非消费类市场营收占比达6成。

    从中国市场看，截至2025年Q1，全球AR Micro LED相关专利申请量累计超过1.2万件，中国占比42%，在巨量修复和色彩转换膜技术领域保持领先。中国牵头制定微型显示器接口协议得到国际电工委员会的认可。2025年，高端AR头显全球市场规模预计突破120亿美元，中国占据35%的产能份额。

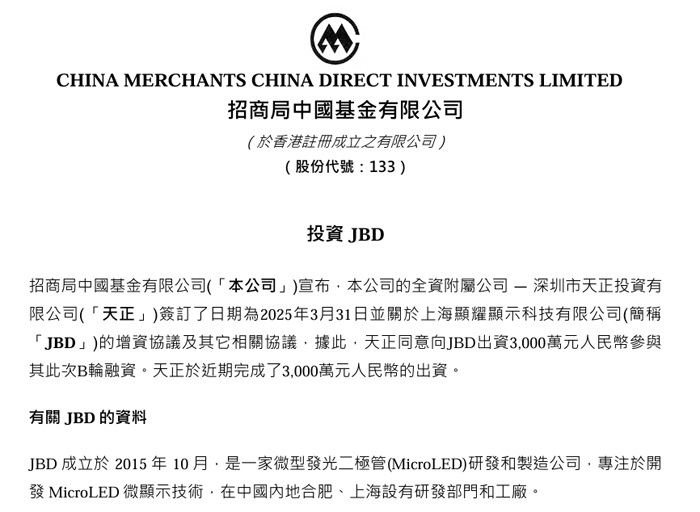

    近日，招商局中国基金旗下全资附属公司深圳市天正投资有限公司完成对 JBD 3000 万元人民币的 B 轮融资注资。目前，JBD估值超 10 亿美元。凸显资本市场对Micro LED微显示屏行业的看好，以及其在一系列消费电子新品类中的核心技术地位。

    后记：当最后一颗坏点在纳米级精度下被征服，Micro LED微显示终将向千亿级市场敞开大门。JBD的突破不仅是数字的跃迁——从≤100到≤3，更是技术成熟度的质变：它意味着，中国企业正在对“微芯屏”主导下的新一代显示产业话语权发起关键的进攻战役。
