屏无界 视无限丨Wallink云拼接显示屏让显控拼接更简单

来源:投影时代 更新日期:2020-04-07 作者:pjtime资讯组

    传统拼接屏以其成本上的优势,在项目组被大规模应用。但其在具体使用时,隐藏在大屏背后的,不论是系统成本、部署成本,还是对接成本、人工成本,都比屏体本身的成本大得多。

    那些隐藏在大屏背后的成本

    系统成本

    传统大屏须搭配拼接系统使用,通常每个视频输入或输出通道500~2000元不等,且因背板高速连接需要拼接器箱体,箱体存在固定成本,且规模越大成本相对越高。同时为接入和切换信号,通常需要配备矩阵、传输器等周边设备。如此一来,系统成本并不小。

    部署成本

    传统大屏部署成本主要在于线材,集中的放置方式通常使得设备连接大屏或接入信号都需要大量的长距离高清视频线材,成本高昂。且一般视频线材传输距离受限,还需要附加长传器、中继器等物料,无形中增加整个系统的搭建成本。



    对接成本

    大屏作为系统显示的集中地,需要汇聚各种信号,对接各种系统。而当下网络信号盛行,传统大屏需要配备具有网络视频处理能力的拼接器、服务器及编解码设备,并且要做对接的开发。除去这些成本,还会面临不同平台不同品牌对接的困难。

    人工成本

    传统大屏系统搭建过程中,除了屏幕拼接外,大量粗重的视频线材无疑会给工作人员造成麻烦,不论是拉线部署,还是现场临时做线,都费时费力,不但降低效率,而且增加施工成本。

    Wallink云拼接显示屏五大优势

    为了解决上述问题,早在2014年,上海寰视就率先推出了将大屏与网络结合的云拼接显示屏方案。经过六年不断地打磨,上海寰视MICSVIEW正式推出Wallink云拼接显示屏。



    Wallink云拼接显示屏(以下简称“Wallink云屏”)是将分布式技术与传统液晶拼接屏融合的创新型拼接屏产品。不同于传统拼接屏使用视频电缆的单一信号连接方式,Wallink云屏使用网络为接入载体,使每个屏幕均成为分布式视频接入与处理的核心单元,从而突破信号瓶颈,直接实现海量视频接入与漫游拼接,让Wallink云屏成为独立完整的大屏拼接系统。

    (1)聚合为一 把拼接系统装进大屏。Wallink云屏将大屏拼接器、矩阵、传输器、解码器等设备功能聚合为一,通过网络即可直接实现信号接入、拼接与任意漫游,大大简化拼接系统结构,降低系统成本。



    (2)无界连接,无限扩展。Wallink云屏采用全网络分布式架构,连接网络即可按需扩展,无限扩展,打破规模与地域限制,实现跨地域大屏联动和统一管理。

    (3)一根网线,海量视频接入,标准协议无缝对接。Wallink云屏配备1000Mbps高速网络接口,突破传统屏幕一个接口只能接一路视频的限制,可直接通过网络连接海量网络视频,支持ONVIF、RTSP等标准协议的高清网络摄像头、编码器、NVR、DVR、视频平台等对接,实现多品牌跨平台海量信号接入与统一管理。

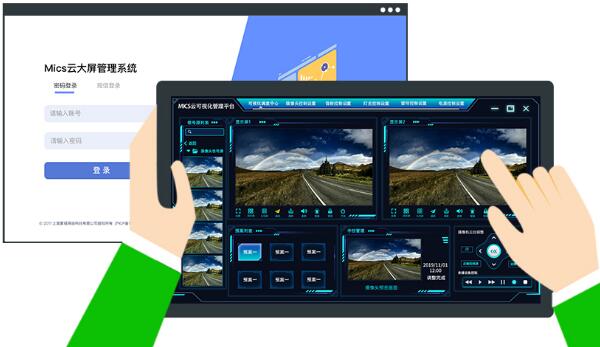

    (4)多终端可视化交互,所见即所得。Wallink云屏提供云端可视化管理方式,只要通过浏览器或PAD就可完成所见即所得的大屏操作。用户可对每一路信号进行实时预览,预设布局一键调用,简化操作方式,操控更自由。



    (5)强劲图像处理引擎,实时解码,高画质呈现。Wallink云屏拥有超14亿像素/秒的实时高清图像解码能力,支持H.265/H.264解码,支持1080P60帧的逐帧处理。每个显示单元可实时解码多达16路网络视频流。高精度自动同步校准技术消除拼接屏间误差,窗口跨屏无撕裂。支持4:4:4全色彩采样模式,还原图像原画质。

    Wallink云拼接显示屏的技术架构

    针对不同场景的需求,Wallink云屏特别推出网络版和加强版两个版本。网络版只具备网络接口,可实现上述所有功能。为实现部分场景需要接入视频信号,加强版在网络版基础上,增加一路本地HDMI输入。用户在大规模拼接时,大部分显示单元都可配置网络版,部分需要接入视频信号的单元配置加强版,二者可共用。

    Wallink云屏既可作为分布式系统单独使用,也可通过MICS云进行扩展。它有两种基础架构:

    Wallink云屏典型系统拓扑

    利用企业或项目中原有部署的核心网络,或额外交换机的组网,把各种品牌的IPC视频平台、NVR等直接接入网络。如信号在本地,可通过HDMI以纯视频信号的方式,将多媒体、电脑等视频信号接入系统中;如距离较远,可通过配置Wallink的分布式输入节点,来实现对远端信号的采集和网络化的接入。对于部署在不同地域的云屏,可通过局域网部署可视化客户端,完成所有信号的调度和控制。



    Wallink云屏全域可视化应用拓扑

    通过建好的MICS云,Wallink云屏可以和MediaLink、CollabStation云坐席等其它系统打通联动,也可以享受所有云服务,拓展更多的应用功能。



    以上,是对Wallink云拼接显示屏的整体阐述。
