大视V讲堂 第一讲:视频带宽怎样算?

来源:投影时代 更新日期:2020-02-17 作者:pjtime资讯组

    前言

    虽然疫情拐点时间还未明朗,部分行业仍处于停休状态,社会前进的脚步仿佛慢了下来,但大视早已以崭新的奋斗姿态投入到新一年的工作中。

    复工第一日,大视总经理便直言:疫情也是一种机会,现在将加倍的精力投入到研发中,也许会有更好的研发成果。

图源自大视总经理朋友圈

    市场总监也紧抓时间,利用这段时间为销售和技术支持带来音视频行业的专业培训。

图源自大视内部群

    趁此机会,小编也去报名参加,好好地学习了一番。上周培训的主题是“怎样算视频带宽?”,其中涉及了带宽的理论知识以及视频带宽计算方法。小编觉得这个知识还挺有趣的,所以在周末消化、整理了一下,准备从下面三个问题入手,给大家分享一下我学到的“带宽”小知识。

    视频带宽是什么?

    视频带宽怎么计算?

    专业音视频带宽参数重要吗?

    1.视频带宽是什么?

    带宽应用的领域非常广泛,但在数字通信领域,带宽是指单位时间能通过链路的数据量,反映通信速度的快慢或通信信道容量的大小。数字视频带宽即单位时间内能通过视频信号的数据量。

    脱离抽象的概念,小编是这样理解的:数字视频的传输好比运货,“视频信号”就是仓库里的货物,决定了“仓库”的大小;而“视频带宽”就是单次运输的货物量,决定了运输通道的宽窄。如果运输通道足够宽,那么货物运输就会顺畅,反之,货物运送就会受阻。

    2.视频带宽怎么计算?

    我们先来看看公式:

    总带宽:总行数x总列数x刷新率x每像素bit数

    有效带宽:实际显示的视频/图像的行数与列数乘积x刷新率x每像素bit数

    举个例子:

    1080P@60Hz视频传输中,有效列数是1920,而总列数(有效列数+空白列数)是2200;有效行数是1080,而总行数(有效行数+空白行数)是1125。

    总带宽:

    2200x1125x60x24=3,564,000,000=3.564Gbit/s

    有效带宽:

    1980x1080x60x24=2,985,984,000=2.98Gbit/s

    “总带宽”和“有效带宽”有什么区别呢?

    因为视频传输并不是一口气把图像运走,而是会一边传输一边休息(休息就会形成空白行blank),总带宽会将blank计算在内,所以总带宽数值比较大,因此相匹配的运输通道会宽一点。而有效带宽不计算空白行,所以有效数值会比较小,因此相匹配的运输通道会窄一点。

    3.专业音视频带宽参数重要吗?

    重要!重要!重要!

    以下两段文字需熟读并背诵!

    因为信号的带宽大于系统的带宽,则信号通过此系统时,就会损失许多重要成分而产生较大失真;若信号的带宽远小于系统的带宽,信号便可顺利通过。

    结合本行业来说,无论是拼接还是融合处理器,他们的处理能力往往和其支持的最大带宽有直接关联。同理也适用于系统的传输器及线材的选取。

    举个例子:

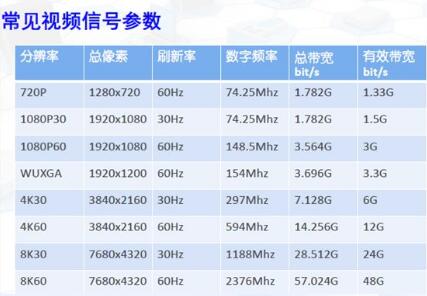

    大视HDMI 4K60输入卡 最高支持600Mhz数字频率,最高14.4Gbps处理带宽,为满带宽(参见下方常见视频信号参数),即可支持任何4K60以内的信号,且保证信号无损输入。

    大视HDMI 4K60输入卡正视图

    图源自大视V课堂PPT

    后记

    今天的V课堂小知识已分享完毕,希望以上内容对大家能有所帮助!另外本文由小编整理编辑,如若发现内容有什么错误或不足,欢迎大家在评论里交流指正哦!
