音响系统工程施工中的注意事项

来源:投影时代 更新日期:2017-05-20 作者:佚名

    在音响扩声系统施工中常会因为采用的线材不合适,使用的安装方式不合理,接口焊接不规范,接头使用不标准等等原因引起的系统故障,同时不规范的施工还会造成维护和维修不便。为便于进一步了解具体的注意事项,现归纳以下几点: 现场施工线材、附件接插件、施工工艺和设备安装问题。

    1.线材:

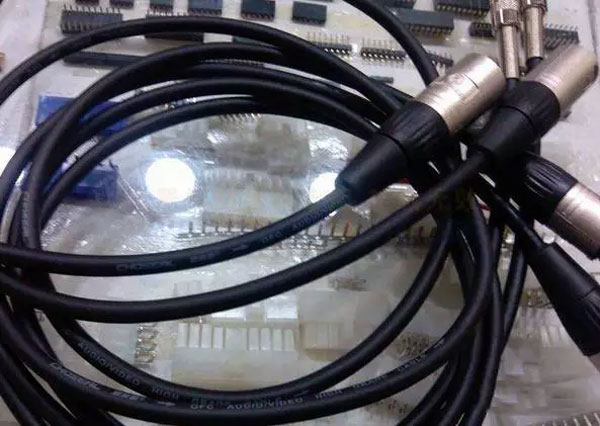

    话筒线:采用2芯或4芯带屏蔽线材,多数使用在明装场合,线材外皮比较厚,内部有抗拉伸填充材料,柔软度好,外观美观,有多种颜色类型。适合有线话筒明装使用。

    工程用音频信号线:采用2芯或4芯带屏蔽线材,线材内部填充材料较少,因此线材外径比较细,便于在线管内穿线。在机柜内连接设备时也便于整理和扎线,机柜内线路非常清楚,同时也有利于后期维护和检修。

    工程用音箱线:根据音箱和功放的功率不同可选用不同线径的无氧铜音箱线,通常使用线径在2.0-4.0mm平方规格的。为便于施工,并符合施工要求,应使用工程专用音箱线,线材恒截面为圆形,便于线槽和线管敷设及穿线。

    2 .附件和接插件

    主要包括接插件、墙面接口盒和定制附件等。

    接口盒:不同项目的接口盒需要根据项目具体要求进行配置。接口盒可以做地面安装和墙面安装。为与装饰相互配合,接口盒多采用隐藏式安装。可采用通用型,也就是厂家预先生产好的,由项目施工人员根据设计要求,安装在指定位置,并将预先敷设的信号线与接口盒的接头做好焊接。

    对于有特殊需要的工程项目,则需要定制接口面板或接口盒,接口根据实际需要配置,面板需要预先根据需求进行设计和制作,更符合实际使用需求。定制接口盒的安装完全可以根据安装位置、尺寸和安装方式确定,更加符合工程实际需要,但是也特别注意定制设备的规范性,接口要符合系统各个类型接口的行业便准。



    接插件:音频信号主要有平衡和非平衡两类。平衡接头以卡侬和三芯6.35mm直插接头为主。用于话筒连接的接头通常以卡侬接口为主,信号传输部分可采用三芯6.35mm直插接头和卡侬接头。卡侬接头的公头一定是做输出接口,而母头一定是输入接口。用于非平衡音频信号连接的接头主要有莲花接口、两芯6.35mm直插接头。功率放大器与扬声器之间的连线接插头主要有香蕉头、两芯6.35mm直插接头、四芯或多芯音箱专用接头和螺丝接线柱。功放功率输出端通常有专用接线柱,接线柱的规格是国际标准的,因此可以直接使用音箱专用的“香蕉头”,对调整音箱输出相位和更改接线非常灵活。

    3.施工工艺

    扩声系统对施工工艺的要求比较高,因为在实际音频信号很容易受到外界干扰,例如音频信号在设备之间传输时很容易受到电磁干扰、强电干扰和信号与信号之间的相互干扰等等。为避免音频信号受到外界干扰通常采用以下抗干扰手段。

    第一 防止电源信号干扰。由于电源采用50-60Hz的频率进行传输,而这段频率人耳是可以明显辨别的,因此由于设备接地不良、信号接地不良和信号线屏蔽不良等原因,经常会在音箱中听到低频交流声,此类噪声较容易辨认。此类干扰信号多是由于电源音频,因此在实际工程中保证系统具有“干净”的电源尤为重要,同时需要使用三项电源中的同一个相位的电源,避免电源相位差引起的电源噪声。

    第二 防止电磁烦扰。此类干扰信号经常影响系统的信号传输,为避免此类干扰要注意信号线的抗干扰能力,要采用平衡式传输方式和两芯屏蔽音频专用电缆进行音频进行的传输。

    第三 在同一个系统中,信号与信号之间的相互干扰较少。但也会出现系统串音严重的现象,即是某个通道已经处于静音状态,而系统仍然存在声音。这时就需要严格检查线路连接方式。串音严重的问题通常是施工人员将信号线错连接在某个设备的屏蔽上而引起的。此类故障通常需要检查设备连接的做法是否标准。

    第四 接头焊接的高标准完成。这类要求可以说是扩声系统稳定工作和避免各类型干扰的基础方法。音响系统施工实际上可以从另一个角度认为是在将各个设备进行连接的工作。在这个连接过程中其实只有连接线缆和各个连接接头。只要线缆使用符合要求,接头焊接工艺达到技术要求可以避免绝大多数问题。

    4.电缆布线

    布线要保证整洁,线路平行。线槽和机柜内线路要使用扎线带和专用工具将电缆扎其并在所有电缆接头处做详细线标,线路连接方式、接口和线标也要有相应图纸相对应,并有记录可以查询。直线走线电缆上的尼龙扎带间隔应把电缆保持成所需要的形状需用最少的扎带的间隔。

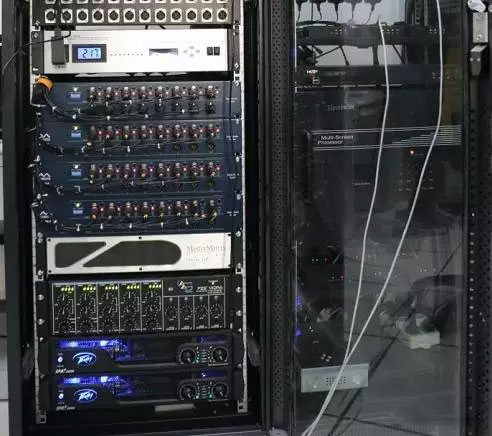

    5.设备安装

    设备安装主要分为扩声现场设备安装和机房设备安装。现场安装设备主要有扩声系统各类输入接口的安装和扩声扬声器安装。扬声器的安装方式大致分为:吸顶式安装、吊挂式安装、壁挂式安装、隐藏式安装和落地式安装等方式。根据与装饰相互配合的方式又可以分为:明装外露式和暗装隐蔽式等安装方式。根据预先设计好的扬声器安装位置进行安装,在装修封口前将音箱固定装置预埋在装饰面以下,以便于装修结束后,进行精细安装和调整。

    音响系统工程施工中的注意事项总共有以上几点,在施工过程中只要多加注意,定能还你一个声场优越的听音享受!
