多通道无缝边缘融合器

    本产品集多通道无缝拼接\边缘融合\融合区生成\几何校正\RGB信号采集为一体化的边缘融合处理器。具有操作简单，自主知识产权，系统搭建调试简单。可以代替国外此系列的同类产品。

    FOUR D  UNIVERSE 9300是内置边缘融合和几何校正功能，支持多路视频信号在多通道上无缝显示的拼接处理器。和传统的拼接控制器不同，FOUR D  UNIVERSE 9300不仅仅支持平面多通道无缝拼接，还支持曲面乃至任意曲面的多通道无缝拼接。单体设备就可控制三通道投影系统的无缝边缘融合的视频播放，客户可以随时把企业的展示厅搬到需要的地方并在超大屏幕上展示自己企业风采！

    FOUR D  UNIVERSE 9300是应倍受关注的可视化工程和高清数字媒体影象展示高分辨率大视野立体场景的需要研发出可以对多种信号处理如VGA，AVI，MPEG， RM ，DVD的视频信号进行边缘融合几何矫正处理播放的媒体播放设备，并支持WINDOWS桌面系统在多通道上无缝显示任意开窗口。设备时时融合区的生成，并时时羽化矫正视频信号，直接在多通道投影设备上播放，把多种高端技术方便的应用集成到一个设备上可以提供在键盘鼠标上方便对处理信号的随时调整。更加贴近客户需求和使用，使无缝拼接技术大众推广应用成为可能。

    FOUR D  UNIVERSE 9300不仅能够输入多路视频、RGA或DVI信号，还可以通过网络输入多路计算机桌面信号，这样远程的信号也被方便地显示在大屏幕上，这进一步拓展了系统的监控能力。

    特点：

      1、单台设备可以支持三通道的输出
      2、Windows多窗口显示,可以开视频,WORD,PPT等应用窗口
      3、实现真正的大视野，高沉浸的画面显示
      4、支持DVD、VGA外部信号的输入，并显示连续无缝环形画面
      5、系统实时羽化数据内容，一体化产品不用外接边带生成和播放设备节约使用成本
      6、本土化服务，快捷方便的调试使用使高端技术简单化应用
      7、远端网络信号访问
      8、数字伽玛校正色平衡

    技术指标：

      1、最高支持4路VGA信号输入
      2、3路VGA输出
      3、分辨率1024*768单屏幕信号
      4、功率500W，电压220V
      5、19寸工业机箱外型尺寸（177mm×483mm×452mm）

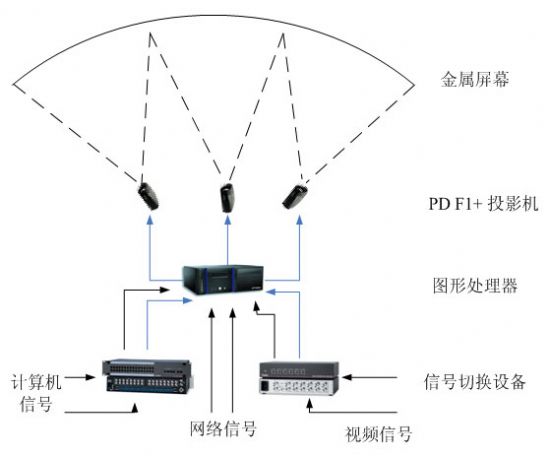

    系统连接示意图

FOUR D  UNIVERSE 9300程序使用说明

    FOUR D  UNIVERSE 9300将VGA信号（图像）进行几何扭曲和边缘融合的处理器。SwitchWiindow?最多支持3通道的环幕投影系统，信号支持1024*768分辨率。

    启动FOUR D  UNIVERSE 9300程序之后，需要配置程序参数，如下对话框显示：

读信号：初始化采集卡，读取VGA信号；

    柱幕单通道弧度：环幕系统一个通道所代表的环幕的弧度，以360度代表整个圆柱；

    通道个数：环幕通道数目；

    融合带，每个通道图像的分辨率是1024*768，如果是2通道系统，有一个融合带，如果是3通道系统，有2个融合带；

    第一个融合带宽度：设定1.2投影机之间融合带融合的像素数目；

    第一个融合带宽度：设定2.3投影机之间融合带融合的像素数目；

    边缘融合：是否有边缘融合；

    圆柱型环幕：是否是圆柱型环幕系统；

    融合过度带参数，调整融合效果；

    Gamma值：调整融合的Gamma值，一般1.8-2.2之间；

    调整a值：调整偏移系数，0.5表示左右一致， a取值0-1；

    第一、二、三通道投影机参数，设定投影机的实际位置。我们定义圆柱型环幕的半径是1，每个投影机的投影方向穿过环幕中心或者在圆柱的直径上，幕的垂直高度是2，幕上沿的垂直坐标是1，幕的下沿的垂直坐标是-1。则每个投影机的位置定义，距幕水平距离是投影机在投影方向上到幕的水平距离，距幕垂直距离是指投影机在垂直方向距离幕中心的距离。

    只有准确定义环幕参数和投影机参数，才能达到好的曲面纠正效果。

    单击空格键显示/隐藏参数设定窗口。参数自动保存，关掉参数设置窗口同时退出程序。

    ESC键退出程序。
