星之邦科技matrox边缘融合控制器方案

    星之邦科技是加拿大matrox图形公司在中国的唯一显示方案推广合作伙伴，其运用matrox最新的显示技术，在投影无缝拼接市场不断推广先进的边缘融合方案，使得边缘融合的应用实施更加便捷、系统运行更加稳定，星之邦科技边缘融合方案已广泛应用于军事、政府、展示、调度等各个行业。

一、星之邦科技matrox边缘融合控制器的无缝拼接处理原理

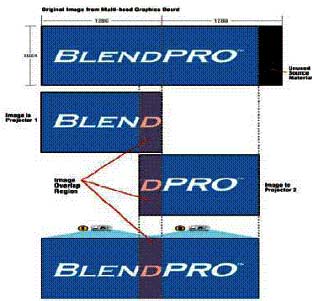

    1、 由单一控制器输出多通道信号，相邻通道间根据要求设置叠加区域。拼接方式可以为1xN方式或MxN方式。此步骤称为边缘叠加（Edge Overlapping）。

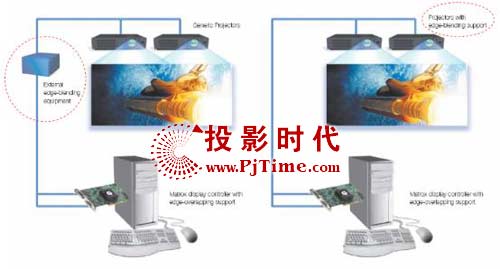

    2、 因为相邻输出通道间有叠加区域（显示内容是一样的），通过投影仪叠加拼接后会产生叠加区域的光亮带（比周围的显示区亮度高），则需要通过外置的融合机或者带有融合功能的投影仪消减亮度以使叠加部分的输出光亮度降低到单通道的亮度，达到无缝融合的最终效果。此步骤称为边缘消隐（Edge Feathering）。

二、星之邦科技matrox边缘融合控制器方案

1、 SDWC-OLA/P

    可支持1x2、1x3、1x4或2x2叠加输出。

    单通道输出最高分辨率1600x1200DVI或模拟信号。

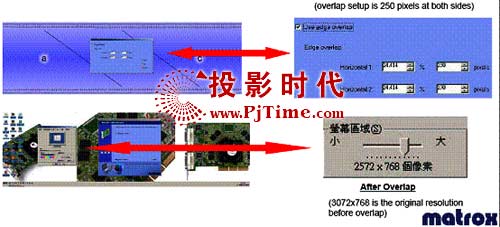

    叠加区域可逐像素调整。

    控制器本机可运行较高要求的应用程序，可播放视频（包括高清视频及非标准视频）以及三维演示软件。

    如需视频或RGB采集即时开窗回放，可选星之邦科技提供的DWC控制软件以及第三方的采集卡选配件。

2、 SDWC-2000及更高型号

    可支持任意MxN叠加输出。

    单通道输出最高分辨率1600x1200DVI或模拟信号。

    叠加区域可逐像素调整（包括横向和纵向的叠加区域）。

    本机可运行一般要求的应用程序。

    视频及RGB输入可根据要求任意选配，附星之邦科技DWC控制软件，控制屏幕开窗、采集、拖放、缩放等功能。

    视频采集速度最高60FPS。

    RGB采集速度最高SDWC-2000型30FPS@1280x1024模拟信号；SDWC-3000及更高型号60FPS@1600x1200DVI或模拟信号。

三、星之邦科技matrox边缘融合控制器方案的特点概述

    1、 由于采用硬件解决方案，叠加由控制器硬件直接生成，速度更快，避免了由于延时产生的通道输出不同步现象。

    2、 单台控制器的解决方案可以使应用更加便利，叠加后产生的统一桌面分辨率就是客户可以使用的实际可见分辨率，无需担心显示内容的丢失；相比而言，有些传统方案的屏幕可见分辨率小于系统输出的桌面分辨率，会在客户将应用程序最大化时丢失一部分边缘的显示内容。

    3、 运行程序不受系统限制，只要能在单屏上运行的程序，就可以在控制器上运行；而有些传统的控制器只能运行经过开发的应用程序，而无法运行普通程序（如普通看图软件、PowerPoint演示软件等）。这个特点可以避免客户在后续应用程序开发上的更大投入。

    4、 MxN方式的无缝拼接实施更加简单，突破了软件开发的瓶颈。使得大型项目的投入减小，实施快捷。

    5、 硬件方案相比软件而言，系统稳定性更高。加上matrox一贯的产品品质优异的特点，使得系统的平均无故障时间更长。
