曙光大规模KVM切换系统技术漫谈之三

　　曙光大规模KVM系统是曙光公司在SUMA标准基础上，在服务器机群易管理技术领域的又一次创新，使用了独创的通信技术, 可控制多达1024台服务器,与此同时距离可达百米之远，无需传统的KVM切换器及难以管理的电缆线。为用户提供了极大的方便。这里将对曙光大规模KVM系统简单的布线方式以及100米距离节点切换技术，做一概要介绍。

特点一：简单连线

　　曙光大规模KVM系统是吸收市场上现有的KVM系统的优点，同时突破了目前产品的局限性。目前市场上的产品的连线形式为每个节点有一套键盘、鼠标和显示器的连线，从而连接到KVM的终端上。这种连线方式距离短，电缆难以管理。也有采用每个节点使用一条5类线连接到终端的连线形式，如果节点多到100个以上的时候，布线也极其困难，加上机群系统本身会有很复杂的连线，更增加了布线的难度。

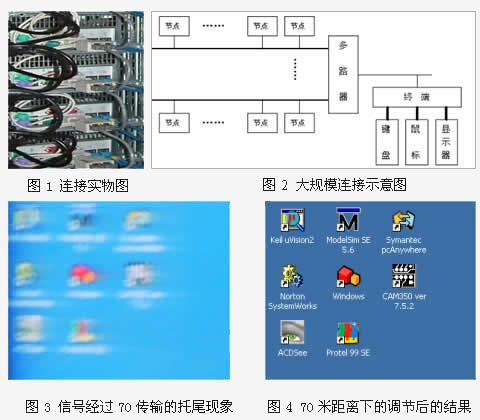

　　曙光大规模KVM切换系统采用菊花链的方式，每128个节点采用一条5类线级连，并连接到终端，连接实物如图1所示。如果是节点数多达1024个时，则需要在系统中接入可以被终端智能识别的多路器。多路器把整个节点分成8组，每组128个节点，用一条5类线连接到多路器上，通过多路器引出一条线连接到终端机。加入多路器系统后如图2所示。多路器放置在机房，终端机放置在控制间，这样KVM网络从机房到控制间只有一条线，而控制间内，连接1024个节点的KVM网络也只有8条线，从而极大的方便了布线。

特点二：远距离操作

　　目前经测验，曙光大规模KVM切换系统在100米远的距离内，经过调节的信号完全可以接受。而目前市场上的产品基本一般是支持十几米或二三十米，从而无法实现终端和节点在一个房间内操作。

　　当信号经过远距离传播后，由于信号的衰减以及跳变沿的延迟，在视频上出现严重的托尾和重影现象，如图3所示，一个没有采用任何补偿措施的信号经过70米的传输的效果图。为了达到远距离传输，同时获得清晰视频效果，曙光大规模KVM切换系统设计了信号补偿电路，并在终端上为用户留下信号调节按钮，对于由距离引起的信号延迟造成的视频信号托尾现象，用户完全可以通过按钮调节来获得校佳的效果，如图4所示，调节后的效果。

　　曙光大规模KVM切换系统支持远距离，布线简单，扩展性好，不但能够从整体上提升机群的使用性能水准，而且在很大程度上能够满足用户实际需求（文：曙光研发部KVM项目组 沙超群）。
