在显示技术持续演进的浪潮中,行业的竞争早已从单纯的尺寸与像素间距的竞赛,升级至对极致画质与长期可靠性的追求。市场既渴望更高亮度、更精准的色彩还原,也苛求息屏美学与点亮效果的高度统一。
对于LED直显而言,封装技术,是介于芯片与终端显示之间的关键环节,正从幕后走向台前,成为决定产品差异化、构筑竞争力的核心关卡。如果说,模块化是LED直显叩开高清大屏市场的敲门砖,那么封装技术则是决定这块砖能否经受住时间与市场双重考验的炼金炉,最终影响用户的视觉体验。

在追求极致画质的道路上,行业面临着诸多“既要、又要”的难题:既要高亮度,又要低功耗;既要极致黑,又要高透光表现。如何打破传统封装的“取舍定律”,实现性能的兼得?这是横亘在产业升级道路上的深层技术瓶颈。
海信解法
从单层防护到功能分层的技术革命
LED封装防护技术经历了从早期灌胶防水,到单层覆膜(模压或贴膜),再到当前行业主流的双层膜方案(底涂+贴PET膜/模压+贴PET 膜)的发展路径。但行业始终绕不开一个核心挑战——防护性、光学性能与可靠性难以兼顾。
光学性能的取舍困境: 主流方案常在高透过率与高对比度之间顾此失彼。追求高对比度但往往导致功耗上升,而高透过率方案则难以实现理想的对比度。
PET膜可靠性问题:当前广泛使用的PET膜通过OCA光学胶粘接,其高吸水率带来长期可靠性风险;同时,在反复拆装过程中,PET膜边缘易起翘,产生明显的“白边”缺陷。

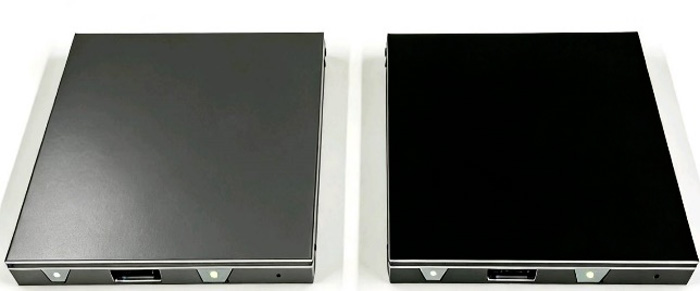

墨色一致性难题:底涂或模压层无法有效遮蔽PCB板底色、化金厚度差异、焊盘尺寸不一等底层因素,导致墨色一致性差。为满足客户要求,行业不得不将产品按墨色分为3-5个等级,既拖慢交付效率,又造成库存积压与资金占用。
依托在显示领域的深厚积淀,海信率先将PCB 板级封装理念引入 LED 直显领域,正式推出 「多层3D纳米封装膜」封装技术。这不仅是一次材料迭代,更是一场基于分层功能设计的底层技术革新。
这项技术的核心突破在于“分层而治”
第一层:色差消除+高可靠性保障
精密涂布高OD结构设计的底层紧贴PCB板,消除PCB板自身色差及前段工序造成的色差。纳米级填充材料致密地将LED芯片河道填实,阻绝水汽侵入,保障可靠性。

第二层:高效混光+光萃取

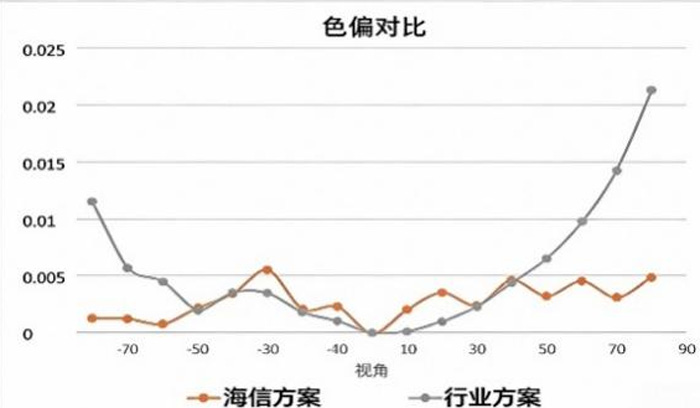

采用纳米散射粒子、精密微结构与多层复合设计,实现光线在膜内高效混合,彻底消除亮斑、暗纹与色偏,确保全域出光均匀,显示更细腻、照明更柔和、观感更高级。
高光效萃取技术, 通过高折射基材设计,主动突破全反射限制,高效导出内部滞留光线,大幅提升出光效率与正面亮度,充分利用每一分光能。

第三层:三效光学复合表膜
集成AG防眩光、AR抗反射、AF防指纹三大核心功能于一体的高端光学膜材技术。通过一体化结构设计与精密光学配比,实现防眩护眼、高透低反、疏油抗污三重性能协同提升,有效削弱环境反光、提升画面通透度、增强表面耐用性。每层之间又有多层微结构精准调控,使各层功能层紧密耦合、协同增效,充分发挥材料光学特性,进一步提升整体光学表现与使用质感。

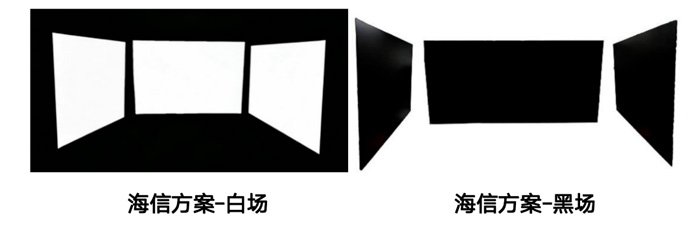

多层协同:不止于“黑”,更在于“衡”
“多层3D纳米封装膜”方案的精髓,在于它通过材料、结构上的创新,实现了光学性能的分层控制,在功能上让原本相互制约的“高透过率”、“高对比度”、“高可靠性”三者达成了完美的系统级平衡。
在亮屏时:光线从底层无损耗射出,画面通透,色彩锐利,对比度因纯粹的黑色基底而得到几何级数的提升。
在息屏时:表层极高的吸光率与一致性,赋予了屏幕深邃、高雅的科技美学,无缝融入各类高端场景。
在全生命周期中:高强度的多层防护,让显示屏在频繁搬运、触碰以及湿热、盐雾等恶劣环境中,依然保持性能稳定如一。
这种优异表现的背后,是海信在材料科学、精密涂布工艺与百万级像素光学检测能力上的全方位投入。我们所呈现的,并非单纯工艺上的“叠加”,而是一种拼接感更弱、可靠性更强、观感更趋近于消费电子级奢品的终极视觉体验。

以高端制造,重新定义封装的长期价值
显示技术的巅峰对决,归根结底是高端制造能力的较量。在Mini/Micro LED技术迈向大规模商用的关键节点,封装技术不再仅仅是保护芯片的“外衣”,而是决定显示画质、能效与寿命的“中枢系统”。

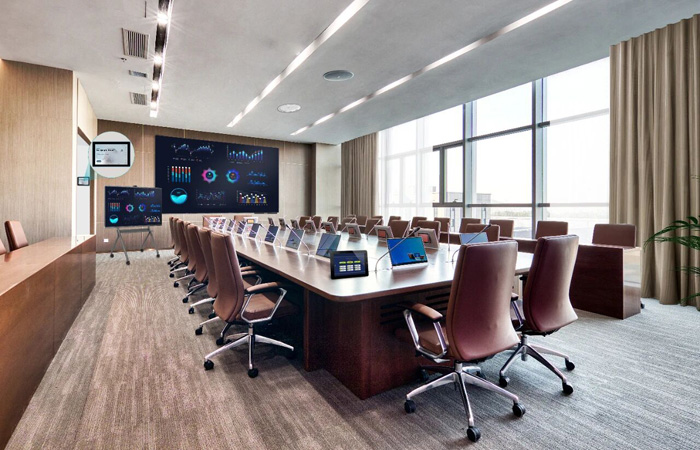

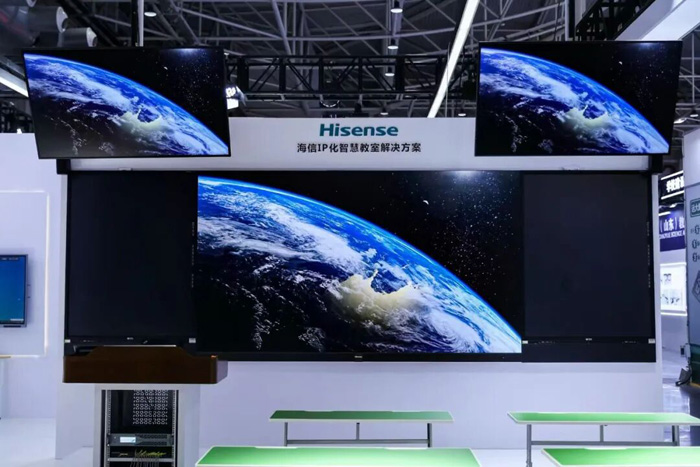

海信新一代OP系列的108吋、136吋、163吋2K商用显示一体机采用“多层3D纳米封装膜”
实现了可靠性性、光学性能与墨色一致性兼顾。 从“单层/双层”到“分层治之”,我们坚信,只有通过底层工艺的颠覆式创新,才能打破性能边界,为行业带来真正意义上的“长期主义”显示解决方案。
