Q-SYS核心处理器与SHURE AD无线系统以尖端科技联袂护航2025AWE海尔展馆

    2025AWE

    中国家电及消费电子博览会

    AI科技、AI生活

    作为全球消费电子领域最具影响力的三大盛会之一，2025年中国家电及消费电子博览会(AWE)于3月20日至23日在上海新国际博览中心盛大举行。本届博览会以“AI科技、AI生活 "为核心命题，通过12大展馆构建起16万平方米的超大展示矩阵，吸引海尔、华为、TCL、海信、索尼、三星 等逾千家国内外家电与消费电子领军企业参展，累计接待专业观众及消费者逾40万人次，盛况空前。

    展会聚焦AI技术与生活场景的深度交融，集中展示前沿智能产品、智慧家庭解决方案及智能生活方式，生动诠释AI如何重塑未来生活图景，为观众打造科技体验新境界。

    海尔展馆

    “AI生活，智慧万家”

    海尔集团携旗下品牌亮相新国展N5馆 ，集中展示智慧厨房、智能浴室、康养专区等全场景智慧解决方案。通过海尔“AI For Home,AI For You "主题体验，观众可深度感受AI科技赋能生活的便捷。

    最吸睛的创新成果当属海尔全球首发的“AI之眼"技术 ，该技术突破传统家电功能边界，使冰箱、空调、厨电等设备进化为具备环境感知与自主服务能力的智慧管家，开创“无人家务"新时代。

    现场挑战

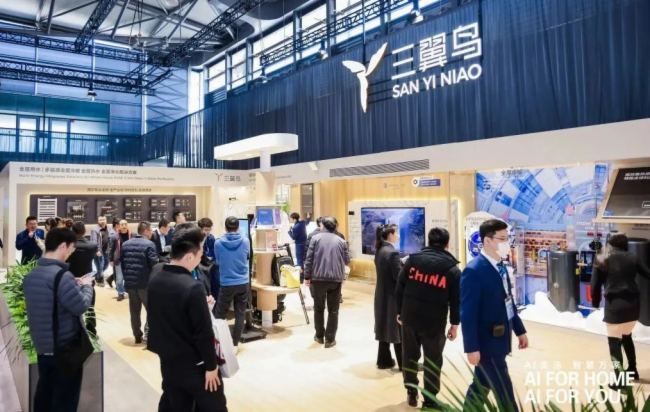

    在整个N5展馆中，海尔包括旗下斐雪派克、卡萨帝、Leader、三翼鸟等组成品牌矩阵，划分12个展示区域 ，每个展示区都有相应的新品发布以及产品解说，全面呈现品牌丰富产品线。

    面对超百台音箱的全馆覆盖 、多区域声场精准调控 、复杂信号实时路由 及发布会级扩声需求 等多重技术挑战，Q-SYS音频系统通过其革命性的分布式架构展现出卓越的全域控制能力。

    Q-SYS的全域控制能力

    全场100只音箱的控制

    全场背景声的均衡以及人声调整

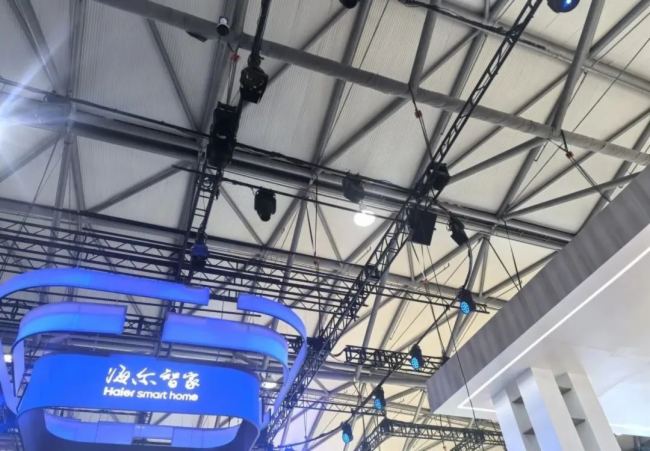

    全场部署了100多只音箱，覆盖每个展示区域。通过Q-SYS系统，可对任意音箱进行精准调控。在开馆仪式期间，主持人和领导的发言能清晰传达到场馆的每个角落。

    在展会期间，100多只音箱充分发挥作用，无论是动听的背景音乐和清晰的人声，还是不同区域的发布会扩声需求，Q-SYS系统都能轻松应对。

    信号路由的灵活调用

    Q-SYS系统中所有信号都可以灵活进行调用，包括音频、控制和视频信号，确保系统高效运作，满足不同应用需求。

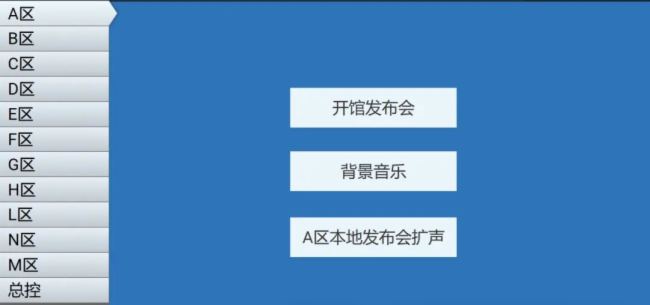

    在本次活动中，Q-SYS系统展现出高度灵活性。针对不同区域的发布会，系统可灵活调度，让全场音箱在不同的时间段切换功能。比如，在观展开放时音箱放送背景音乐;在演讲和产品发布阶段切换为扩声应用，同时可以把不同的音频信号送到指定位置，例如OB直播等。

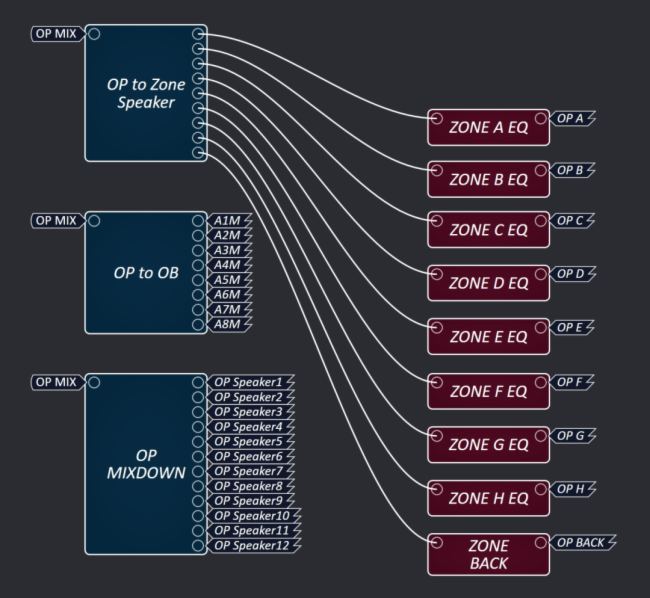

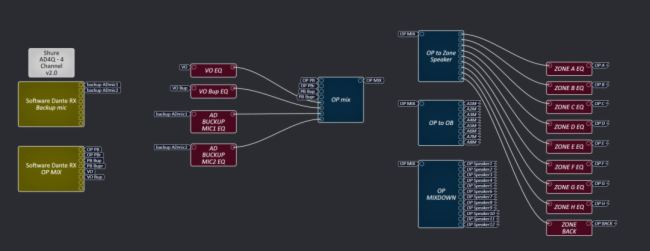

    例如在本次活动中，我们对“OP”信号进行分享，“OP”信号也就是开馆发布会期间的信号，这个信号可能会有主持人、嘉宾的人声、也有可能是宣传片或者电脑的音效声音，它们可以通过调音台又或者直接输入到Q-SYS 处理器进行混音。

    与此同时，现场多个区域对“OP”声音有获取需求。它们可能是现场扩声、不同区域的扩声，又有可能是机房监听、转播团队、直播团队等，Q-SYS应对这种工作也是游刃有余。

灵活的针对性调整

    同时我们也可以针对不同区域对声音进行调整，例如送到不同的展区时，可以根据各个展区的情况进行EQ调整或者延时调整，在必要的情况下甚至还可以额外添加其他动态处理模块，例如：自动混音、反馈抑制、动态压缩等等。

    为第三方品牌而设的专用控制模块

    我们注意到在这个系统中，还有两个独立的 “BACKUP ADmic”备份的AD话筒，它有别于现场的话筒，它是直接接入到处理器。当现场话筒出现问题时，这两个应急的备份AD话筒就可以跳过现场的本地混音系统直接送到处理器和音箱。

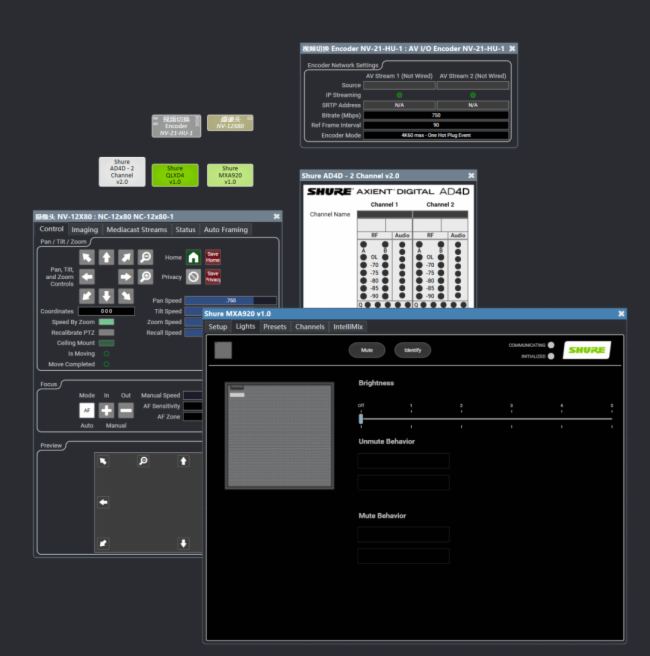

    Q-SYS的合作伙伴生态功能，可以让我们很直观的在Q-SYS上控制SHURE AD的所有参数，包括无线参数、音频参数，这也是为什么额外让其中两支话筒成为重要的开馆仪式中的重要备份话筒。

    Q-SYS的合作伙伴生态功能不仅仅有SHURE的AXIENT DIGITAL 系列无线话筒的模块，还有其他SHURE的品牌产品，类似QLXD、ULXD等数字无线系统、MXA 矩阵式话筒等。

    Q-SYS的合作伙伴生态集成了市面上大部分音频、视频、控制等领域知名品牌的模块，更多内容大家可以进行探索!

主备系统应急、备份切换

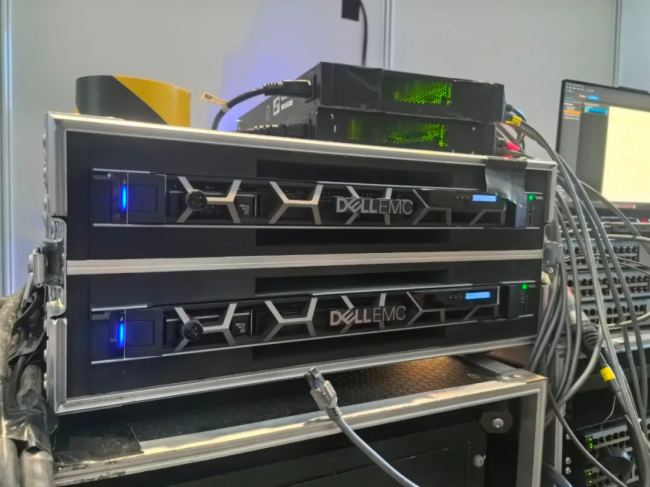

    现场采用2台Q-SYS CORE 610 互为热备份，一旦主处理器出现故障，备份处理器将会实时进行接管系统 。当切换备份处理器期间，音频、视频、控制是无缝切换的。无需人工干预或切换到备份处理器的控制页面，就能继续对系统进行监管和控制。

    在系统设计期间对系统工程也是非常友好的，设计文档中所有操作都可以实时拷贝到备份处理器，在设计、调试中，无需为备份系统重复做相同的动作。

    在如此复杂或者大型的扩声系统应用上，加入Q-SYS 核心将会让曾经单一作用的扩声系统变得灵活多变，每一个扩声点位不再只有唯一的固有应用。让系统最大化地灵活多用。同时结合Q-SYS主备冗余自动切换的功能，也让系统前所未有地安全可靠。

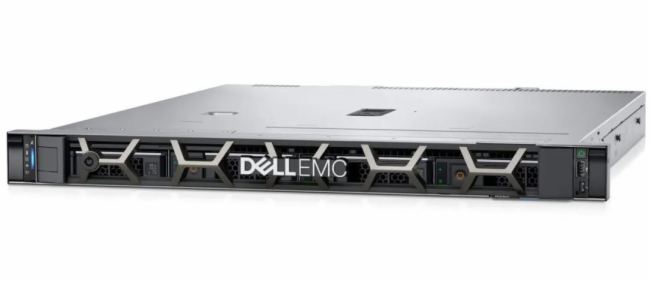

    Q-SYS Core 610处理器

    Q-SYS Core 610是Q-SYS处理器产品的代表，它将Q-SYS操作系统与企业级戴尔COTS服务器相结合，能够为各种大型应用提供可扩展的灵活音视频及控制解决方案。这是一款全联网音视频及控制处理器，支持集中处理多个空间或区域，同时在最方便的位置部署网络I/O。

Q-SYS操作系统搭配企业级戴尔服务器硬件

    256 x 256 网络音频通道 (Q-LAN/AES67); 利用可选功能许可最多可以支持384 x 384通道

    64 x AEC处理通道(利用可选功能许可最多支持96个处理通道

    8 x 8 Dante音频通道(可选许可最多支持128  x 128通道

    16个多音轨播放通道(可选功能许可最多支持128通道

    确定性和固定模拟音频输入到输出的系统延迟仅为3.167 ms

    最多64个VoIP软件电话实例

    64x64媒体/WAN串流功能

    两个干兆以太网端口支持冗余网络音频

    4个多音轨录音通道

    板载480 GB媒体驱动器

    支持14 个Q-SYS NM-T1网络麦克风(利用可选功能许可最多支持21个)

    Q-SYS 能做到的不止这些

    Q-SYS 不单单是一个音频处理器，实际上他是一个可云端管理的音频、视频和控制平台，围绕基于标准的现代 IT 架构构建。由Q-SYS OS(操作系统)、Q-SYS Product(产品生态)、Q-SYS Partners(伙伴生态)、Q-SYS Open(开放生态)集成的整个生态系统。

    Shure无线系统的全场覆盖

    90+通道的无线话筒

    多达90通道的SHURE AXIENT DIGITAL无线话筒

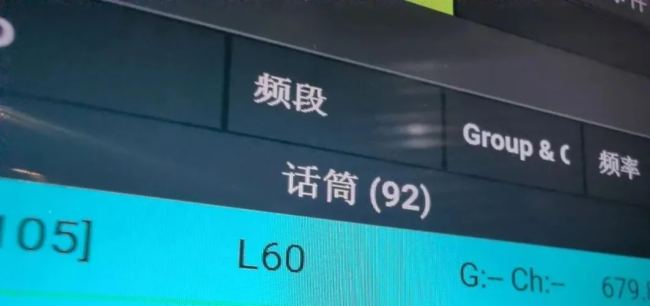

    现场使用话筒多达92个通道 ，遍布不同的展位片区，技术工程师采用射频分区 、射频组 等方式，将现场的无线系统拆分为11个区域。确保无线系统能在最理想的状态下工作，实现无线频谱的最大利用。

    同时利用AD600频谱管理器 对现场的在用频率和备份频率进行实时监控，一旦出现干扰，能够用最快的速度对频率进行调整。

    无线系统全场覆盖

    技术 工程师 根据现场用户的使用情况，将92个无线通道拆分成4个无线系统进行覆 盖 ，并且通过调整发射功率让频谱效率达到最高的状态。

    AD600频谱管理器6天线输入，可以对现场其中3套无线系统的频谱环境进行检测，实时了解掌握天线系统的无线频谱状态，确保整个无线覆盖方案稳定、高效运行 。

    来自现场直播团队、OB团队的挑战

    现场直播团队、OB团队是本次活动中最大的挑战，在活动期间，有2-3台直播车对现场进行网络直播，均采用600-700MHz的便携式无线系统，如何让这些设备互相兼容 ，成为了此次活动能否成功进行的关键问题。

    技术工程师积极应对，与直播及OB团队密切沟通了解工作习惯;通过SHURE AD的通道质量表功能(Q值)，为现场调音师是否切换频率提供了重要参考，全力保障活动顺利推进。

    来自现场无线干扰的挑战

    随着彩排的进行，现场家电、设备、直播团队等陆续就位后，整个活动区域的频谱环境变得愈加复杂。如何实现众多设备间的相互兼容、是否需要对频率进行调整，这非常考验着无线工程师的经验和判断力。
