解密内蒙古神华铁路公司多功能报告厅的音频系统

    一、设计概述

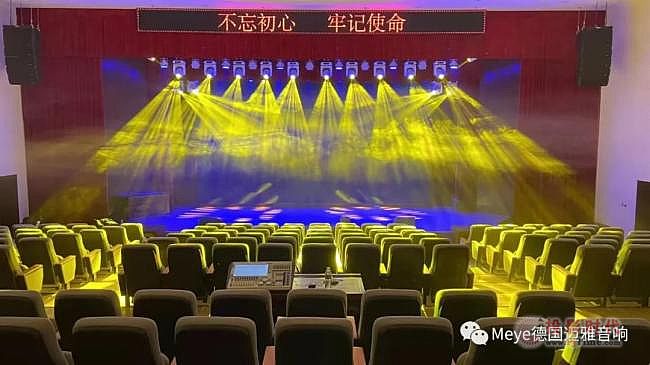

    内蒙古神华甘泉铁路公司报告厅是举行大型会议、 报告会、学术交流的主要场所，对各系统的软硬件要求相当的高，系统工作的先进性、稳定性、可靠性、安全性、兼容性、扩充性是系统设计时必须予以充分全面的考虑，系统应用的智能化和操作的简易性也是系统设计时必须予以充分的考虑。根据我方技术人员对系统建筑结构图纸在完全满足甲方的所有要求的情况下，对此音视频系统工程进行全方面精心设计，将此系统的音频系统按照 GB/T28049-2011《厅堂扩声系统设计规范》 ，整个工程都将按照声学标准达到国家扩声一级标准实施完成， 建成一套先进/ 稳定/可靠/优越的系统。

    二、功能定位

    满足各种大型会议、报告会、学术交流和音乐会、歌舞等文艺表演的扩声需求。

    三、设计理念

    通过对内蒙古神华甘泉铁路公司报告厅建筑图纸认真消化和国外相关工程扩声系统布局方案的详细分析，并参考国内成功案例的设计方案。综合各方面的经验，我们确定多功能厅的基本设计理念如下：

    第一、 服务于“声音艺术”的扩声系统的核心目标，实现高质量声音重放和还原。

    基于对人听觉生理及心理特性的研究成果， 如何在观演建筑中让所有观众能获 得“自然” 、“真实”、  “优美”的听觉艺术享受是建筑声学和电声学研究者与设计者所共同关注的问题。 也是我们设计所追求的最终目标。在设计中，充分使用最新声学领域中的研究成果和技术手段，以充分体现现代科技带给人们的更先进的艺术享受。

    第二、 新技术的应用让系统管理和控制变得更“精确”与“简单”， 彰显“人 性化”设计。

    科技不断进步与发展，新技术层出不穷，供选择配置的设备名目繁多，功能各异，在满足设计要求的前提下，应该使管理者和操作者的工作更简单可靠。因此，坚持 “人性化”设计是我们的基本设计理念。

    第三、系统的设计及设备选型配置， 要兼顾厅堂专业性要求的基础上充分满足多功能的使用需求。在满足观众对艺术表现品质、  管理操作者对系统的操控要求的同时， 从将来的 使用出发， 对系统的构成、 产品的选型配置均应体现出对多种用途的适应性。

    四、扬声器的选型及扩声系统的组成

    1、扬声器的选型

    扬声器系统是扩声系统的歌喉，只有性能优秀的扬声器才能达到较好的语言清 晰度。为达到国家标准指标要求，并具有足够余量，音质主观评价达到理想效果，扬声器选型是系统最关键的部分。MEYE扬声器被誉为国际品牌，其优势在于自成系统确保信号高保真还原。

2、 扩声系统的组成:

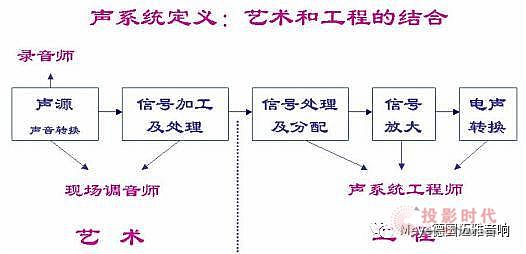

① 成熟的系统设计流程图：

② 成熟的系统设计流程图：

    扩声系统是一个精密科学的系统，它必须同整个现场的实际情况结合，并非选 配高档器材堆砌就能达到理想效果。  我们对本次“扩声系统工程” 极为重视， 展开 针对性讨论研究。 由具有卓越技术水平和丰富实践经验的专业人员， 组成阵容强大  的技术队伍， 进行可行性、实用性、先进性的系统优化设计。设计过程中结合我们所做工程成功案例详细测算各项指标。

    整个系统保证听众声场声压的均匀分布，并提供高品质的音乐以及语言清晰度。 扩声系统具有工作稳定， 高可靠性等性能，保证工程安全有序地进行。

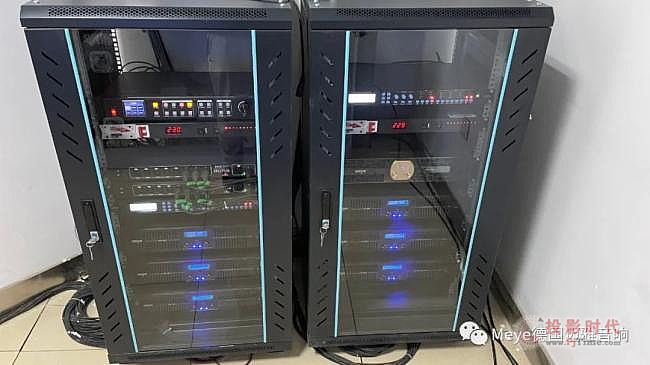

    保证高质量的工程施工， 整洁的布线体现了广州三川音响科技有限公司一 贯严谨、  认真的作风。

    五、扬声器布局设计

    1、多功能厅扬声器布局设计

    (1)主扩线阵扬声器布局设计

    数量：主扩声扬声器采用 8 只 GL-208PLUS双8寸线阵列扬声器加 2 只 GL-B18PLUS 单 18寸超低扬声器。

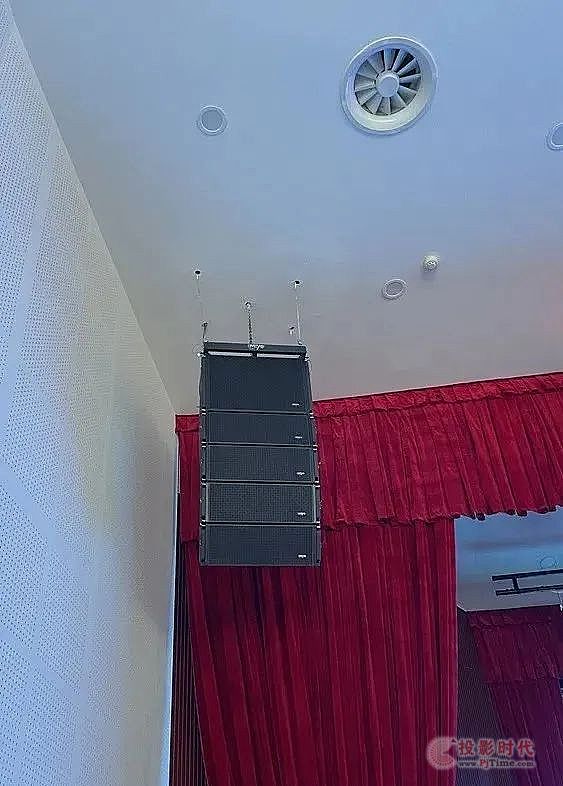

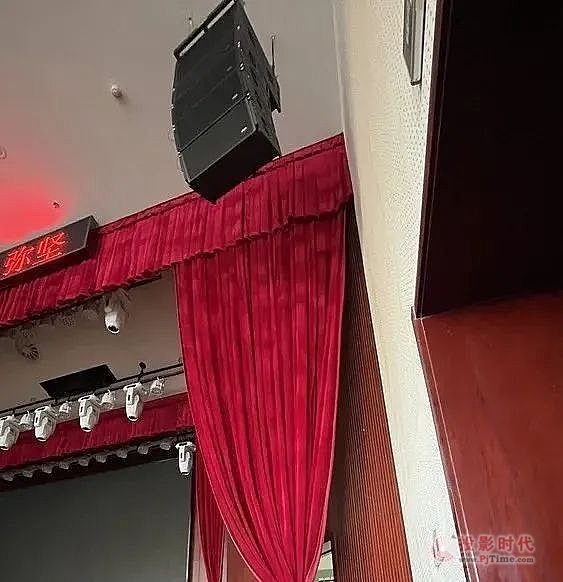

    安装位置：在舞台口两侧吊挂安装;

    组合形式：每组 4+1 只扬声器;

    覆盖特点：覆盖所有观众区域,采用左右声道立体扩声方式， 使观众在欣赏表演时获得更好的听觉效果。

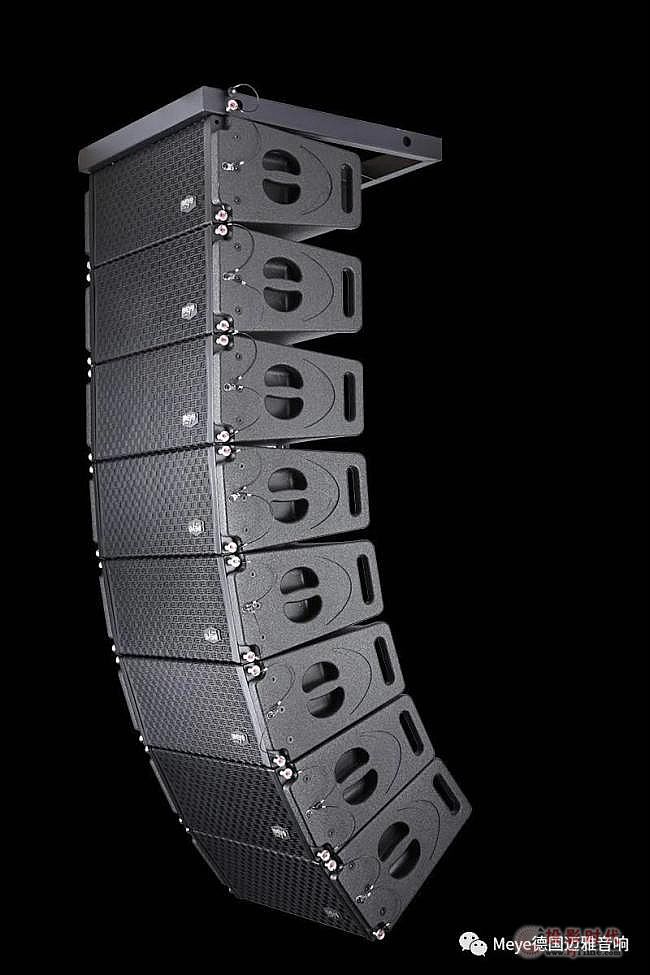

GL-208PLUS

    (2) 超低频扬声器布局设计

    数量：采用2 只BF-18超低频扬声器;

    安装位置：摆放于舞台两侧;

    组合形式：每组 2 只 BF-18单十八寸超低频扬声器;

    覆盖特点：  和全频线阵列扬声器组合成三分频扩声系统， 增加扩声系统低频动态范围， 使观众区域听感获得更好的听觉效果。

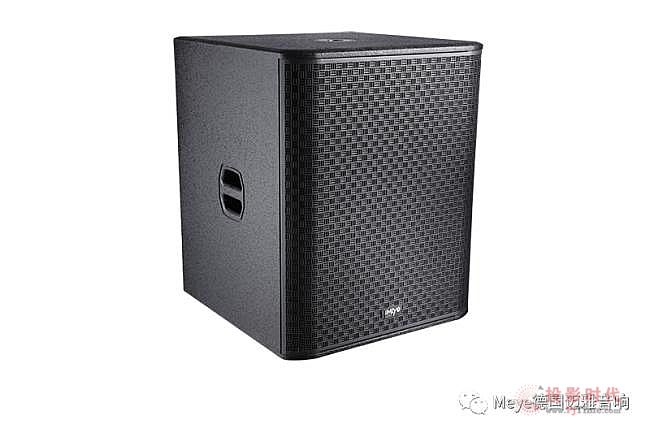

BF-18

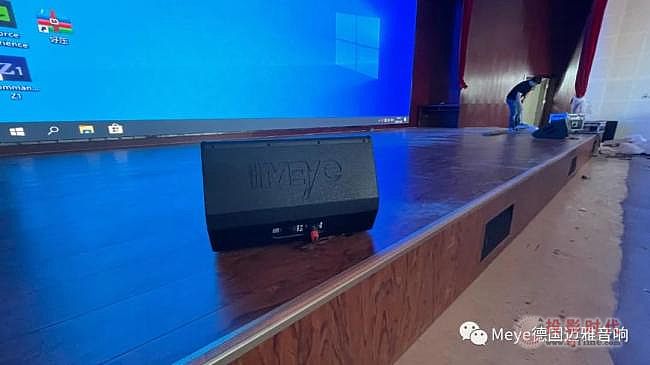

    (3)台唇补声扬声器布局设计

    数量：采用 2只 CX-208双8寸同轴 点声源扬声器;

    安装位置：舞台前沿暗装或摆放;

    组合形式： 均匀分布， 每组 1 只点声源扬声器;

    覆盖特点：覆盖前排观众区域,能有效地降低声像失真， 使观众在欣赏表演时获得更好的听觉效果。

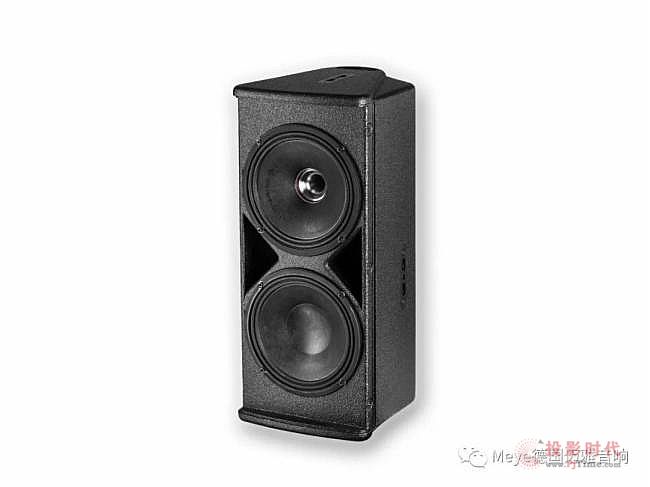

CX-208

    (4)舞台返听扬声器布局设计

    数量：采用 4 只 CX-15 单十五寸同轴扬声器;

    安装位置：在舞台口位置流动摆放;

    组合形式：均匀分布， 每组 1 只点声源扬声器;

    覆盖特点： 覆盖舞台区域,分散摆放方式， 有效地降低声干涉现象， 提高扩声语言清 晰度， 保证每个监听区域获得更好的听觉效果。

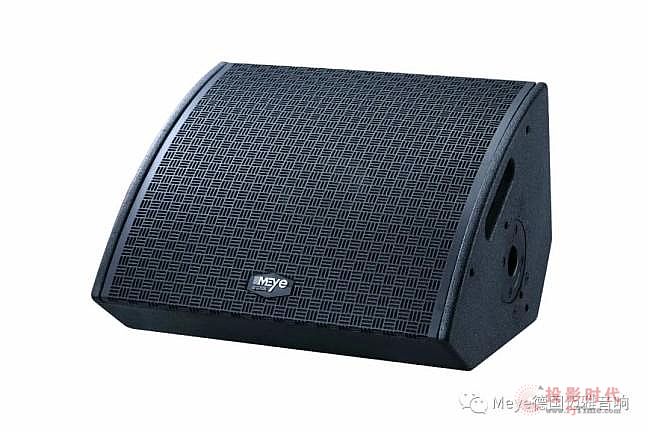

CX-15
