大视MM5000创意拼接处理器助力松山湖科普馆

来源:投影时代 更新日期:2017-07-24 作者:pjtime资讯组

    目前上海大视电子科技有限公司(上海股权交易中心挂牌,企业名称:大视科技;股票代码:201276)的MM5000创意拼接处理器应用在松山湖科普馆项目中,该项目创意拼接有16块大小不一的LCD液晶屏组成,而且有横屏和竖屏混合拼接,传统的软件做法是用多台服务器,每台服务器驱动一个屏幕,但是对内容制作和同步会带来很大的挑战,长期运行多台设备会带来很大的不稳定性;采用硬件的传统做法会用一进四出的创意拼接盒子多台做级联,最大的输入分辨率只能支持4Kx2K的输入,而且调试及其繁琐。大视最新一代的MM5000创意拼接处理器解决了以上问题,支持多路4K输入,支持VGA,DVI,HDMI ,DP,SDI等信号输入,多路输出,输出支持不同大小的屏幕,不同分辨率的显示,也支持横屏和竖屏混合拼接(如果选用360度旋转的输出卡可以支持任意角度拼接),同时支持多路信号的开窗,漫游,叠加。该项目示意图如下:

    该项目采用了4路4K输入通过NVIDIA显卡MOSAIC拼接,最后形成一个8Kx4K的输出分辨率给到MM5000创意拼接处理器,拼接处理器输出16路信号给到各个显示单元上,处理器负责任意显示单元的拼接,缩放,大小屏,竖屏的混合处理。大视创意拼接处理器解决了以下传统拼接处理器不能解决的问题:

    1.在同一个拼接墙里面屏幕的任意摆放。

    2.同一个拼接墙里面大小屏混合使用。

    3.同一个拼接墙里面横屏和竖屏的混合拼接。

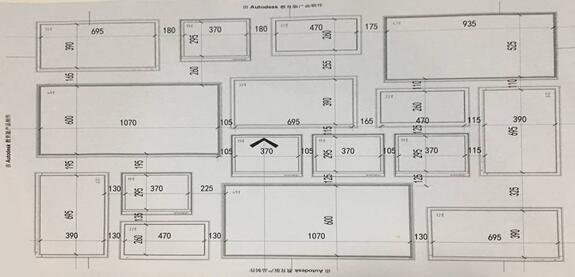

    16块LCD拼接屏的安装施工图

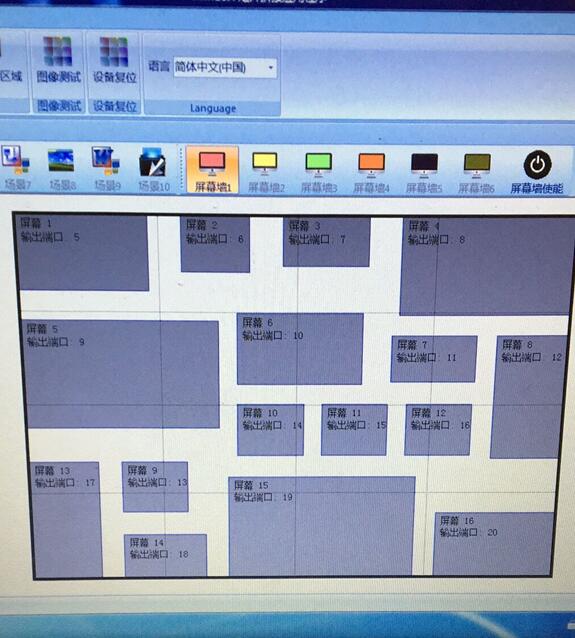

    大视拼接控制软件设置

    现场实际效果

    大视MM5000系列创意拼接处理器具有如下特点

    ·4K/8K多路超高分信号无损处理,全帧保持技术无丢帧现象

    ·超并行处理、全同步处理架构,保证全同步、无撕裂

    ·3D立体信号支持,支持立体非立体信号混合开窗

    ·支持主动立体120HZ输入,支持60Hz倍频立体,支持上下左右格式3D信号处理。

    ·独有的源同步设计,支持Nvidia 3D vision 120Hz立体。

    ·输入输出支持自定义任意拼接,针对LED的非标拼接充分考虑

    ·窗口支持对输入的信号任意取像素,满足特殊应用。

    ·支持最大6组屏控制,支持多种显示介质混合拼接,创意拼接选项

    ·接口选项丰富,率先支持HDMI2.0和DP1.2 4K60Hz 4K@60Hz超高分,DVI-M输入方便用户选配

    ·输入卡任意混插灵活性高,高可靠性输入自动热备份选项。

    ·支持任意大小屏横屏竖屏混合拼接。

    ·机箱提供1.5U-24U选项,最大规模支持320路输入160路输出。

    ·触控屏面板可视化操作,ipad控制选项

    关于大视

    上海大视电子科技有限公司(大视科技)是多屏超高清信号管理、超高清实时图像处理及传输领域的全系列产品设备供应商。在多屏超高清拼接,复杂信号管理,创意显示,多通道投影边缘融合,主、被动立体边缘融合、信号转换以及多屏扩展显示等诸多领域掌握多项核心专利技术,公司研发团队在高速视频接口、图像高速实时处理等方面具有非常丰富的经验,具备从芯片级到系统级的核心开发能力,开发产品全部具有自主知识产权,拥有多项核心专利。

    凭借领先的技术优势和锐意进取的创新精神,大视电子不断推出震撼业内的高质量产品,目前大视电子的产品主要包括拼接控制系列,矩阵传输系列,多通道边缘融合,多屏扩展系列及图像处理模块共五大系列,由于产品架构上的先进性和远远领先的灵活性,使得大视电子的产品大量运用在国内外专业视音频工程、企业、教育、仿真研究及个人用户市场,在众多用户案例中表现出的极高可靠性、灵活性和极强的环境适应性更是得到广大用户的交口称赞。

    大视电子将继续以创新研发为主导将更多的国际领先技术运用到大视电子的专业视频产品系列中,本公司产品同时提供工程定制解决方案,满足不同用户的特殊需求,做最专业的解决方案供应商一直是大视人不断努力的追求。

    欢迎访问公司网站www.mviewtech.com查询详细信息,或致电400-680-3568了解详情。
