CHARTU长图为上海市曹杨职校打造新型报告厅

来源:投影时代 更新日期:2017-05-22 作者:佚名
项目背景:

    上海市曹杨职业技术学校是一所由教育部认定的国家级重点职校,上海市职业教育先进单位、上海市中学生行为规范优秀示范校、上海市安全文明校园、普陀区文明单位。

    曹杨职校多功能礼堂全部实现智能化设施,CHARTU长图为其打造了新型报告厅。学校多功礼堂智能化设施以其功能多样性(如:会议厅、视频会议厅、报告厅、学术讨论厅、培训厅等),在近几年得到迅速普及应用。

    项目需求:

    从技术的角度上来看,对系统在设计和施工上有较大的技术复杂度,尤其对有较高技术要求的用户,这就需要一种技术来综合管理不同功能的AV设备使其能相互协调工作,这种技术就是中央控制技术,与会议系统的无缝结合就是多功能厅会议系统。

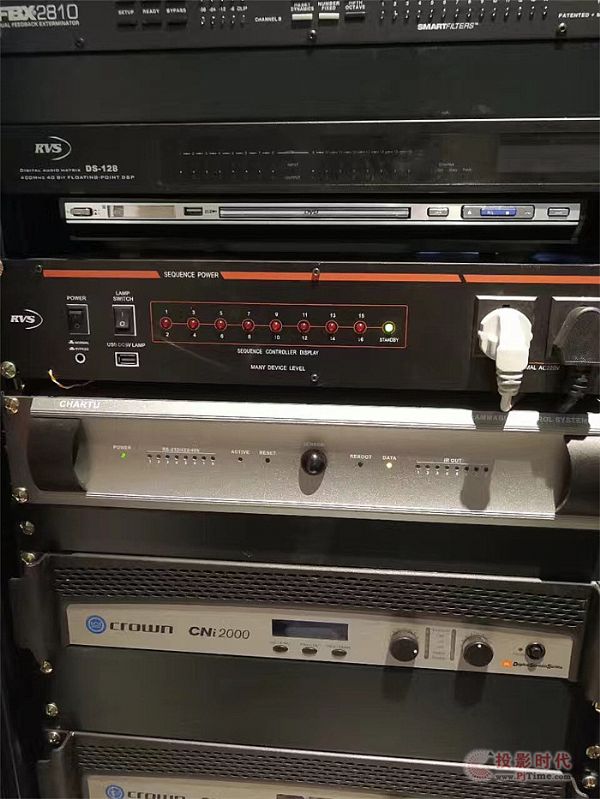

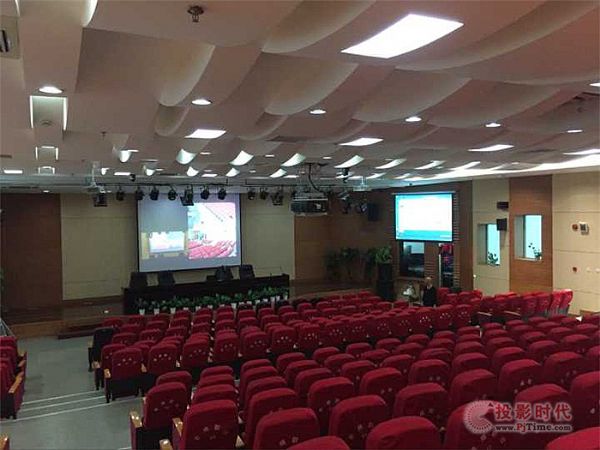

    现场照片:

CHARTU长图为上海市曹杨职校打造新型报告厅

CHARTU长图为上海市曹杨职校打造新型报告厅

解决方案:

    该报告厅配置了CHARTU长图CH-CONTROL2中央控制系统主机: CH-SOFTWARE2(中控编程软件;项目现场场景定制)和CHARTU长图CH-AT0808 8路插卡式高清混合矩阵。

    CHARTU长图CH-CONTROL2中央控制系统对各种场馆设备及现场环境进行集中控制的一种现代智能化模式。功能特点如下:

    1. ARM11 CPU,256M内存,1G Flash闪存

    2. 采用667MHz主频的32位内嵌式处理器

    3. 8路独立可编程的红外发射接口,支持控制多台相同或不同的红外设备

    4. 8路独立可编程RS-232/422/485控制接口,用户可编程设置多种控制协议和代码

    5. 8路弱电继电器接口

    6. 8路数字输入/输出IO接口

    7. 三种网络通讯:T-BUS、CH-Link、Ethernet

    8. USB2.0编程通讯接口

    9. 内嵌式红外学习器,方便调式和维护

    10. 支持本地及远程多种控制方式

    11. 国际通用宽适配电源设计(AC100~240V),适用任何国家和地区

    CHARTU长图CH-AT系列混合拼接矩阵切换器是一款配置灵活的拼接与无缝矩阵。此系列矩阵采用高性能的硬件设计,完美支持各类高清晰数字/模拟信号切换处理,并支持双向RS-232、双向IR信号分配切换功能。还能将一个完整的图像信号划分成多个信号,分配给多个显示单元,同时组成一个大的显示屏幕来显示动态画面,为各行业的多种视频及控制信号分配切换处理提供一站式解决方案,可广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、智能交通管理中心、指挥控制中心等场所。

    1. 全数字化切换,每种无缝输出卡都能实现真正实时的无缝切换;

    2. 每种拼接输出卡都能实现视频拼接功能,图像视窗在全屏范围内可以任意缩放、叠加、漫游;

    3. 预览卡能实现视频预览并切换功能;

    4. 支持DVI 1.0协议,符合HDCP1.3标准,兼容HDMI 1.4a;

    5. 支持热插拔,支持音视频信号一起切换;

    6. HDMI数字音频与模拟音频选择输入,HDMI数字音频与模拟音频同时输出;

    7. 支持EDID读取,PC软件控制切换与EDID管理;

    8. HDBaseT输入输出信号支持内嵌的(或本地端的)双向RS-232和双向IR信号,并可选择随视频信号切换,或分离切换模式,并支持POC对外供电;

    9. 控制方式灵活,具有红外遥控,RS485,RS-232通讯接口和网络端口,并且可以通过远端 的HDBaseT的串口控制,方便用户与各种远端控制设备配合使用;

    10. 支持固件在线升级;

    11. 支持字符叠加;

    12. 支持最大分辨率达到4Kx2K;

    13. 支持智能控制矩阵风扇的运行;

    14. SDI输入卡带有环出功能;

    15. 插卡式结构设计,可灵活配置输入输出信号类型及信号通道数。
