JBL VRX900扬声器系统VRX932LA应用详解

来源:投影时代 更新日期:2017-11-16 作者:pjtime资讯组

JBL VRX900扬声器系统VRX932LA应用详解

    在上一期,我们介绍了VRX928LA的应用范例,今天,我们来看看同系列的另一款产品VRX932LA-1。

    JBL VRX932LA-1是一款重量轻,紧凑型的线阵列扬声器,配置1个12"JBL 2262H双音圈差分驱动,钕磁钢低音单元和3个1.5"JBL 2408J 高音压缩驱动器。完美适用各类中小型厅堂的扩声应用。

    4 x VRX932LA-1 + 2 x VRX918S 系统

    声压级:111~117dB,最远达20米

    适用于300人左右,400m2的小型多功能厅、报告厅、私人会所等场合。

    系统说明:

    每边2 x VRX932LA-1

    每个系统的覆盖范围:100° x 30°(水平x垂直)

    声压级:138dB(1瓦/1米)

    应用高度:2.4米通过连接杆安装在超低音扬声器上

    每边用CROWN XTi6002A功放来驱动

    顶部扬声器的ACS开关设在+3dB位置,下方的扬声器设在-3dB位置

JBL VRX900扬声器系统VRX932LA应用详解

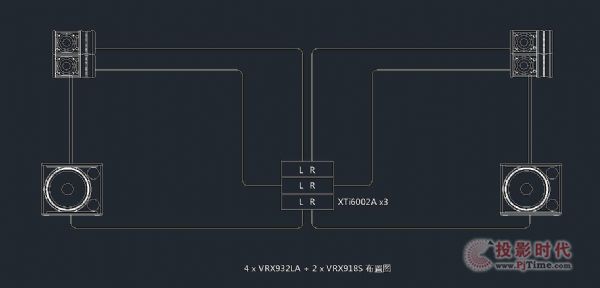

4 x VRX932LA-1 + 2 x VRX918S系统平面布置图

JBL VRX900扬声器系统VRX932LA应用详解

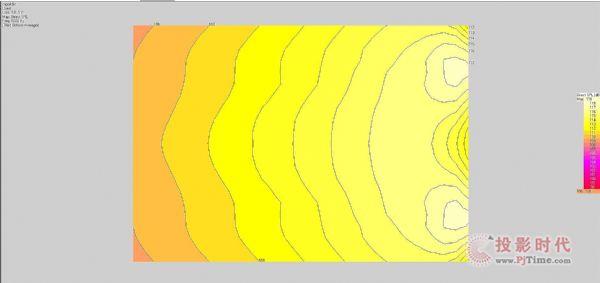

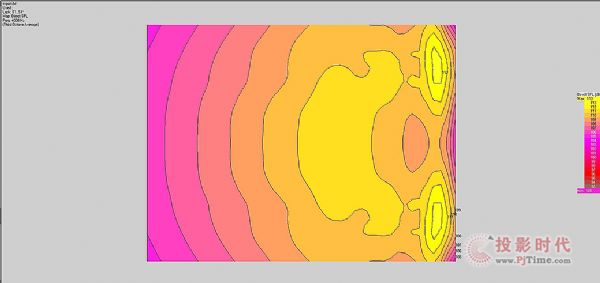

400m2会议室俯视图(两个2 x VRX932LA-1系统)

JBL VRX900扬声器系统VRX932LA应用详解

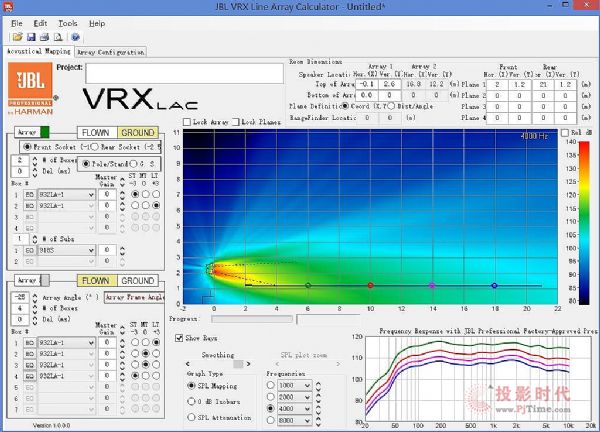

侧视图(2 x VRX932LA-1 + 1 x VRX918S系统)

    6 x VRX932LA-1 + 2 x VRX918S 系统

    声压级:104~112dB,最远达24米

    适用于700人左右,600m2的多功能厅、报告厅、宴会厅等场合。

    系统说明:

    每边3 x VRX932LA-1

    每个系统的覆盖范围:100° x 45°(水平x垂直)

    声压级:139dB(1瓦/1米)

    悬挂高度:5.5米

    每边用CROWN XTi6002A功放来驱动

    三个扬声器并联连接,顶部扬声器的ACS开关设在+3dB位置,中间的设在0dB,下方的扬声器设在-3dB位置。

JBL VRX900扬声器系统VRX932LA应用详解

6 x VRX932LA-1 + 2 x VRX918S系统平面布置图

JBL VRX900扬声器系统VRX932LA应用详解

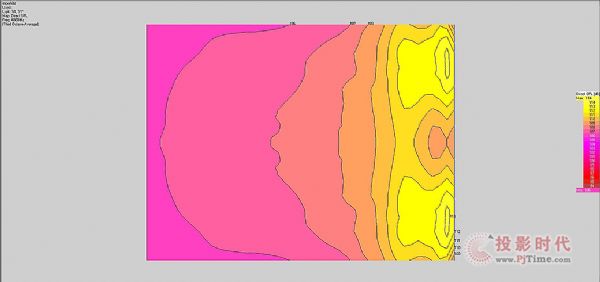

600m2宴会厅俯视图(两个3 x VRX932LA-1系统)

JBL VRX900扬声器系统VRX932LA应用详解

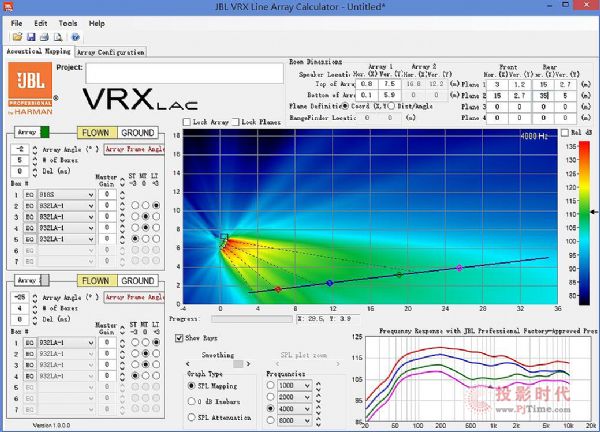

侧视图(3 x VRX932LA-1 + 1 x VRX918S系统)

    8 x VRX932LA-1 + 2 x VRX918S 系统

    声压级:110~116dB,最远达30米

    适用于1000人左右,800m2的多功能厅、报告厅、宴会厅等场合。

    系统说明:

    每边4 x VRX932LA-1

    每个系统的覆盖范围:100° x 60°(水平x垂直)

    声压级:141dB(1瓦/1米)

    悬挂高度:7.6米

    每边用CROWN XTi6002A功放来驱动

    注:为了达到一个平坦的覆盖范围,采用+3dB,0dB,-3dB,顶部到底部差-6dB的连续的阵列补偿较为恰当。这种连续的补偿能通过使用功放一个通道驱动顶部两个扬声器,另一个通道驱动底部两个扬声器,并且对底部那对扬声器做6dB的衰减,同时底部的扬声器的ACS开关设在+3dB和0dB上的方法来实现。

    对于需要更多低频和户外应用,为每个系统增加2-4个VRX918S超低音以提供足够的低频覆盖。使用两个串联的VRX918S性价比最佳!

JBL VRX900扬声器系统VRX932LA应用详解

8 x VRX932LA-1 + 4 x VRX918S系统平面布置图

JBL VRX900扬声器系统VRX932LA应用详解

800m2宴会厅俯视图(两个4 x VRX932LA-1系统)

JBL VRX900扬声器系统VRX932LA应用详解

侧视图(4 x VRX932LA-1 + 1 x VRX918S系统)

    另外,VRX900家族还有2位成员——VRX932LAP有源扬声器和VRX918SP有源超低音扬声器,它们更适合各种流动演出等场合。系统的连接非常快捷容易。用电源和音箱电缆线各一根从一个音箱环接到另一个音箱,简单连接最多可把3个扬声器连接在一起。在超低音/卫星扬声器组合中,电源用于环接一个VRX918SP和2个VRX932LAP扬声器,快捷的进行电源和音频信号分配。

JBL VRX900扬声器系统VRX932LA应用详解

    VRX900有源系列采用DBT(Dual Bridged Technology)双桥接技术的数字功放电路集成到VRX900线阵列箱体的后方。创新设计无缝连接的扬声器系统,为用户提供无与伦比的高可靠性、高效率及易用性。

    4 x VRX932LAP + 2 x VRX918SP/4 x VRX918SP 系统

    声压级:110-116dB,最远达20米

    适用于400m2左右的剧场、户外广场等。

JBL VRX900扬声器系统VRX932LA应用详解

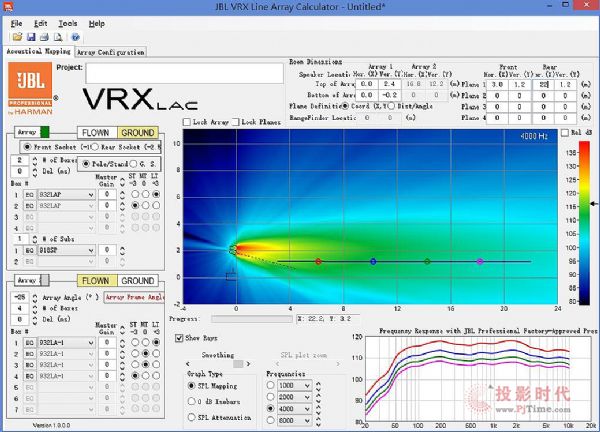

侧视图(2 x VRX932LAP + 1 x VRX918SP)

JBL VRX900扬声器系统VRX932LA应用详解

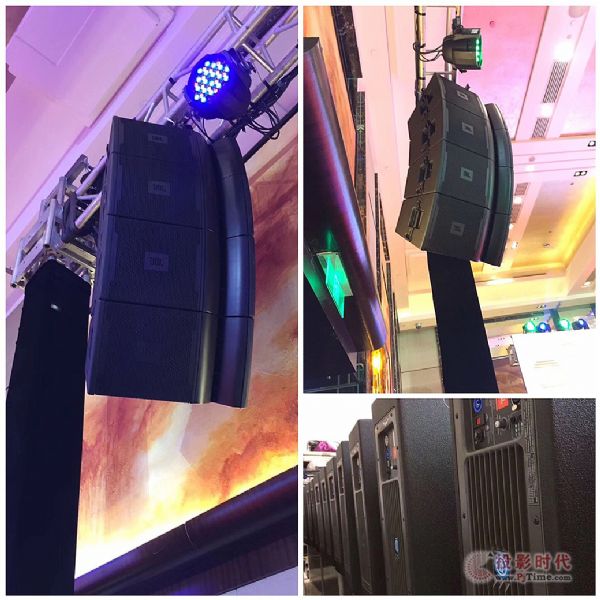

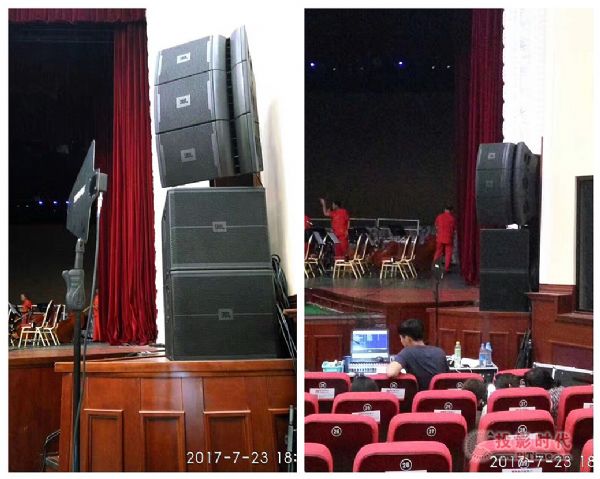

现场应用实图

    6 x VRX932LAP + 4 x VRX918SP 系统

    声压级:106-114dB,最远达24米

    适用于600m2的剧场、宴会厅、户外广场等。

JBL VRX900扬声器系统VRX932LA应用详解

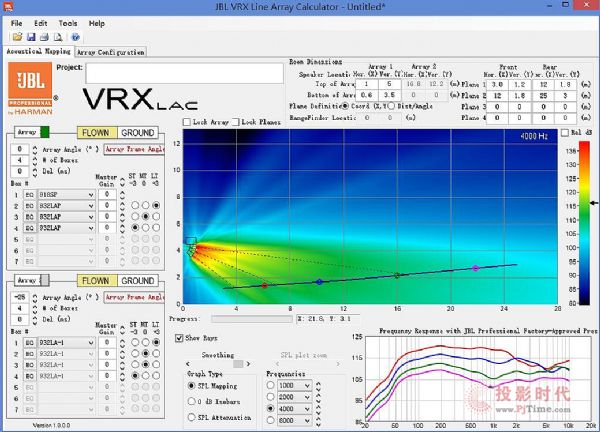

侧视图(3 x VRX932LAP + 1 x VRX918SP)

JBL VRX900扬声器系统VRX932LA应用详解

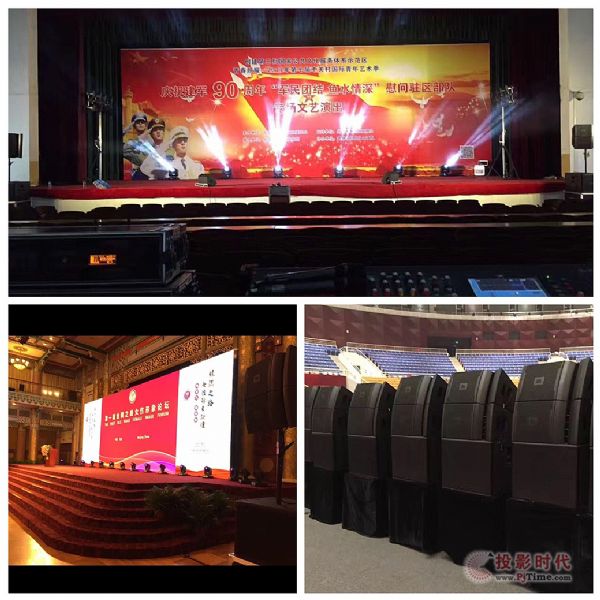

现场应用实图

    8 x VRX932LAP + 4 x VRX918SP 系统

    声压级:105-113dB,最远达30米

    适用于800m2的剧场、宴会厅、户外广场等。

JBL VRX900扬声器系统VRX932LA应用详解

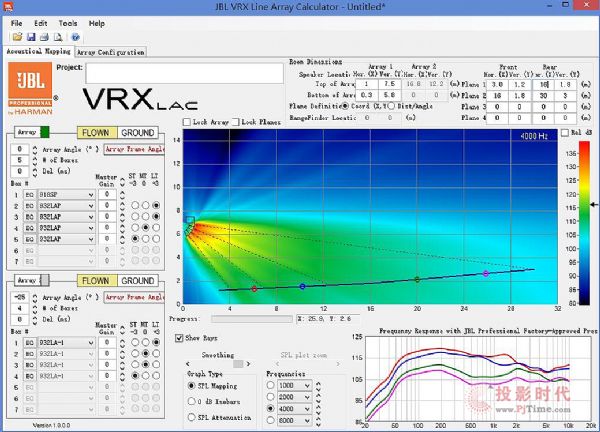

侧视图(4 x VRX932LAP + 1 x VRX918SP)

JBL VRX900扬声器系统VRX932LA应用详解

现场应用实图

    以上是VRX932比较常用的几种系统组合方式,灵活的安装组合方式,丰富的配件选择,以及高便携性使得VRX900系列完美适用各类中小型的场合,无论是会议室,报告厅,还是KTV,私人会所,亦或是宴会厅,甚至是体育场馆,VRX900系列都能够得心应手,为我们用户提供了前所未有的高质量音质盛宴。
