大视电子Pentagon五进一出多画面处理器

来源:投影时代 更新日期:2015-04-20 作者:pjtime资讯组

    大视电子Pentagon™五进一出多画面处理器是一台纯硬件架构、无操作系统的高性能视频图像处理器,适用于超高分辨率需求的虚拟仿真、网络操作中心、控制中心、会议系统,展览展示,安防监控,数字标牌,电子白板等行业。

    Pentagon™五进一出多画面处理器集高清视频信号采集、实时高分辨率数字图像处理、三维高阶数字滤波等高端图像处理、支持NVIDIA 3D Vision立体显示处理功能于一身,具有强大的信号处理能力。本款产品采用大容量高速FPGA作信号处理,从根本上保证对所有输入信号源进行全实时处理和数据一致性,图像无延迟、无离散化、不丢帧,实现了图像的完美呈现。

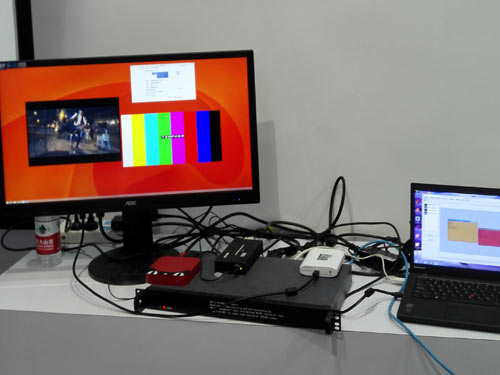

大视电子Pentagon五进一出多画面处理器

    Pentagon™五进一出多画面处理器支持多种信号源输入模式,包括复合视频(DVD或摄像头信号)、电脑信号(VGA或DVI信号)、高清数字信号(HDMI或高分辨率DVI信号)、YPbPr信号输入、Displapyort1.1a  8Kx4K超高清动态底图输入等。对复合视频,能兼容NTSC/PAL/SECAM等模拟制式;对计算机视频信号,能兼容支持各种常见分辨率,并可实现自定义非常规分辨率;对Displayport 输入信号最高支持360Mhz全带宽输入(10.8Gbps)。Pentagon™五进一出多画面处理器输出为Dual Link DVI 支持8Kx4K输出(与Displapyort 输入分辨率相同或者自定义输出分辨率)。可以连接2560x1600@60Hz,1080P120Hz、4Kx2K显示设备,或者配合大视的多屏宝、超高清的边缘融合机,实现高分辨率的开窗,漫游叠加功能。

    Pentagon™五进一出多画面处理器色彩采样深度可达36bit/像素,图像质量出色,而且具备诸多功能,例如:基于TCP/IP的控制、动态调整窗口大小、信号裁剪、倍频、EDID自定义分辨率等。

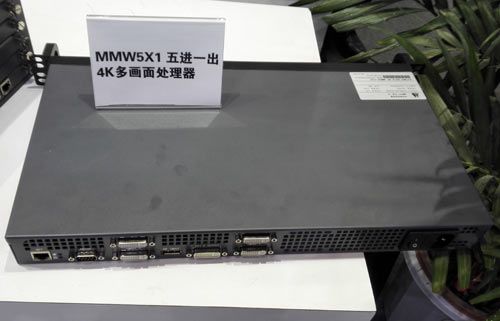

大视电子Pentagon五进一出多画面处理器

    产品特性

    纯硬件FPGA架构——采用全硬件FPGA架构,内部自建核心运算机制,图像处理性能优异。无内嵌操作系统,启动速度快(约3秒),从架构设计上克服了基于工控机的同类产品存在的启动慢、易死机、软件冲突、蓝屏、计算机病毒及可靠性差等诸多缺点。平均故障时间MTBF>30,000小时,稳定性高,支持365×24小时的连续运行,能够适应控制室、调度中心、监控中心等场所对系统性能日益严格的要求。

    高性能专业芯片——视频处理采用大视独有的FlexView系列高性能视频处理芯片,芯片采用纳米级半导体工艺,可对高清视频信号进行全帧速实时无失真处理。目前采用最高性能的28nm M6系列芯片可以轻松满足市场的需求。

    支持多种信号输入-------独创DVI-M接口,支持4路DVI/HDMI/VGA/YPbPr/BNC 信号输入;超高清动态底图Displayport1.1a接口(10.8GBps满带宽处理),支持8Kx4K分辨率输入10.8GBps

    DP信号输入:        CVBS信号输入:

    DVI信号输入(Single Link): HDMI信号输入:

    VGA信号输入:       YPbPr信号输入:

    超高清输出-------双链路Dual Link DVI输出(330MHz 带宽),支持8Kx4K分辨率输出

    画面任意漫游——每个信号窗口均可在所有输出的画面中任意漫游,可显示在大屏上的任意位置。

    画面缩放功能——每个窗口的画面大小可任意进行缩放,可单独或组合对高度、宽度进行放大或缩小,通过独有的视频补偿处理算法保证画质不受任何损失。画面缩小时无尺度限制,画面放大时最大可充满整个画面视野范围。

    画中画显示——画面上方可叠加显示另一窗口画面,即所谓的“画中画”功能。其中小画面不受下方画面的区域控制,可以跨越大画面的边界进行显示,布局方式更加灵活自由。

    信号去黑边功能——设备不仅支持对模拟视频信号的去黑边,而且支持对所有高分辨率数字信号的去边、裁切功能,使得对画面的控制方法更加丰富多样,可以完美解决前端信号(尤其是非标准的摄像头输出信号)产生的黑边问题。

    无缝实时切换——设备内部硬件的高清信号处理机制,从原理上确保了单个或多个信号能够进行无缝切换。

    倍频倍线功能——设备具有倍频倍线功能,可对图像信号进行倍线缩放显示,对低帧率信号进行倍频增强显示,实现对低分辨率、低帧率信号的完美增强回显。通过倍频倍线处理,可将不同分辨率的各路信号统一处理输出相同分辨率的信号,极大程度地提升了画面的整体质量。

    EDID配置管理——支持EDID(Extended Display Identification Data,扩展显示识别数据)的读取、修改、自定义Displayport 输入支持(8Kx4K),极大程度的提高了对大屏显示设备的兼容性,使得设备输出信号可以适应各种常规以及非常规的应用场合。

    管理权限分级——PC端控制软件可以设置不同的用户、权限级别,定义不同的允许操作、限制操作,实现对操作人员权限的技术层面的限制管理。
