DIGIBIRD边缘融合拼接技术案列分析—“广联达”模拟仿真展厅

来源:投影时代 更新日期:2014-08-14 作者:pjtime资讯组

    随着大屏幕显示技术的不断发展,大屏幕产品技术日益完善,普通的大屏幕显示已经很难满足人们对视觉的需求。近年来DIGIBIRD公司致力于异形边缘融合幕墙(弧幕、柱幕、折幕、球幕)技术的开发应用。在大面积异形显示技术的应用领域内,相对于普通的大屏幕拼接显示技术而言,边缘融合拼接技术具有非常明显优势。那么基于边缘融合技术的异形拼接显示幕墙技术具体到项目上如何应用,哪些使用场景中能够充分发挥出异形融合拼接显示幕墙的技术特点,他的优势又在哪里。下面我向大家介绍一个成功的项目案例——广联达模拟仿真展厅异形融合拼接显示幕墙显示项目。

    图1:广联达异形拼接显示幕墙

图1:广联达异形拼接显示幕墙

    广联达软件股份有限公司成立于1998年,是服务于建筑产品的建造者、运维者的信息化平台运营商,公司持续引领产业发展、推动社会进步,致力于用科技创造美好生活和居住环境!2014年5月,广联达公司位于北京市的新办公大楼投入使用。为了方便公司员工了解项目设计效果,同时兼顾面向客户群体展示建筑设计的内部效果,该公司(下面简称‘用户’)决定建设一个集展示、宣传、教育、设计验证于一体的展览大厅。通过与用户广泛而深入的交流,在了解了用户的实际使用求后,我公司向用户方推荐并承接了这套基于边缘融合技术的异形拼接显示幕墙系统的建设任务。经过近1个月的紧张施工,项目达到了设计使用标准,并于近期顺利通过验收。

    图2:广联达异形拼接显示幕墙——普通视频展示

图2:广联达异形拼接显示幕墙——普通视频展示

    图3:广联达异形拼接显示幕墙­——建筑内部设计效果展示

图3:广联达异形拼接显示幕墙­——建筑内部设计效果展示

    本项目主要用于建筑的设计数据可视化展示。将还在设计阶段的建筑物的各项数据作可视化处理,通过这套异形融合拼接幕墙直观的展示出来,使得设计工作不再是由枯燥的数据和图纸组成;而工作人员的设计方案能够用更加直观的图像表现形式,从不同的角度来展示给客户和领导;非专业人员可以准确的了解设计方案中的各种细节;设计人员和客户的交流更加顺畅,避免了在汇报中经常出现的“鸡同鸭讲”,设计人员再也不用为了解释一个专业术语而绞尽脑汁的情况。这也是本项目建设的核心目标——基于数据可视化的;集展示、宣传、教育、设计验证于一体的解决方案。

    系统连接示意图:

系统连接示意图:

    方案中的核心图像处理设备采用DIGIBIRD 公司FCHD系列边缘融合拼接处理器,配合13台高亮度的DLP投影机及一套高性能投影幕组成。幕墙采用异形拼接,正面幕墙为“半回型”10通道折幕配合底部的3通道显示幕组成。信号源采用3台高性能服务器将原始数据转化成视频信号,同步传输到两台边缘融合处理器端,通过高清投影机,投射到显示幕墙上,组成一幅逼真的模拟仿真显示幕墙。

    DIGIBIRD 融合拼接处理器采用纯硬件模块化的系统设计,领先的边缘融合技术,使大屏幕拼接系统成为一个具有超高分辨率的单一逻辑屏。全数字同步处理技术,解决了大屏幕投影无缝拼接的关键技术问题,即零帧延时的无缝拼接技术。

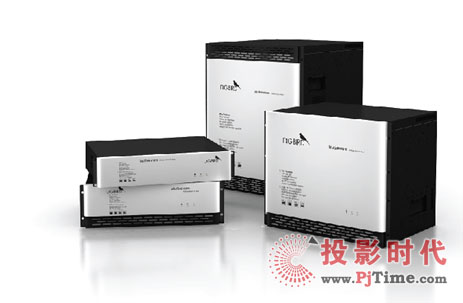

DIGIBIRD边缘融合处理器

    DIGIBIRD边缘融合处理器是基于多台投影的无缝拼接显示的解决方案,能够在多个投影显示终端上同时显示多个动态画面,提供融合边带羽化、颜色校正、几何校正等功能,实现亮丽的超大画面,纯真的色彩,高分辨率的显示效果。多路多格式全高清信号处理,图像信号可多画面、叠加、缩放等任意显示,系统广泛应用于各类大屏幕投影系统工程,包括模拟仿真/立体影院系统,指挥监控中心、网管中心的建立、展览展示厅,到视频会议、学术报告、技术讲座和多功能会议室。
