网络监控系统中交换机重要参数及选型建议

来源:投影时代 更新日期:2014-10-21 作者:pjtime资讯组

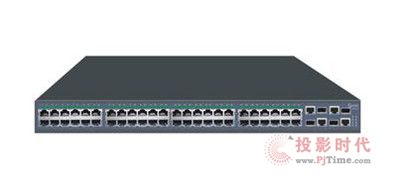

    网络监控系统在我国安防监控系统方案中已占据了举足轻重的位置,在实际的网络监控工程项目中,我们除了了解针对性的监控设备之外,还有一项至关重要的网络设备-交换机。交换机的正确配置对于后期的网络监控系统的稳定性有着至关重要的作用。

<工程经验 border=1>网络监控系统中交换机重要参数及选型建议

    交换机重要参数

    背板带宽

    背板带宽,是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。背板带宽标志了交换机总的数据交换能力,单位为Gbps,也叫交换带宽。一台交换机的背板带宽越高,处理数据的能力就越强。

<工程经验 border=1>网络监控系统中交换机重要参数及选型建议

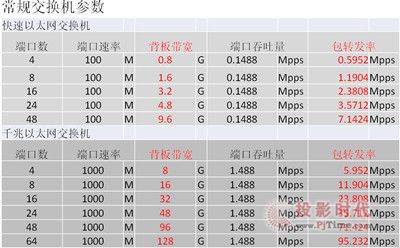

    背板带宽计算方法:端口数*端口速度*2=背板带宽,以华为S1724G为例,该款交换机有24个千兆口。背板带宽=24*1000*2/1000=48Gbps。

    背板带宽≤标称背板带宽,那么交换设备在背板带宽上是线速的,也称无阻塞。

    转发性能(各端口包转发率之和)

    包转发率,也称端口吞吐量,是指路由器在某端口进行的数据包转发能力,单位通常使用pps(包每秒)来衡量。一般来讲,低端的路由器包转发率只有几K到几十Kpps,而高端路由器则能达到几十Mpps(百万包每秒)甚至上百Mpps。

<工程经验 border=1>网络监控系统中交换机重要参数及选型建议

    包转发率的计算方法:满配置千兆端口数×1.488Mpps+满配置百兆端口数×0.1488Mpps=包转发率 (1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps,1个百兆端口在包长为64字节时的理论吞吐量为0.1488Mpps)。以华为S2700-26TP-SI为例,该款交换机有24个百兆口,两个千兆上联口。包转发率=24*0.1488Mpps+2*1.488Mpps=6.5472Mpps。

    整机转发率≤标称包转发率,那么交换设备在整机转发上是线速的,也称无阻塞。

<工程经验 border=1>网络监控系统中交换机重要参数及选型建议

    交换机选型建议

    对于一套大中型网络监控系统其交换机配置一般由接入层、汇聚层、核心层三部分组成。



    接入层:

    可选择8路或16路普通百兆交换机,建议接入交换机上摄像机数量控制在6-10台。

    汇聚层:

    性能比接入交换机要求要高,可选择带千上传口的二层交换机。该交换机百兆口与接交换机相连,千兆口与监控中心核心交换机连汇聚交换机上摄像机数量应控制在30台左右。

    核心层:

    核心交换机是整个数字监控系统的核心,下联汇聚交换机,上联视频监控平台,存储服务器,数字矩阵等设备,建议选择三层全千兆核心交换机,摄像机数量超过150台考虑三层万兆核心交换机。

    注意事项:

    1、为了管理方便,可选WEB管理型交换机

    2、由于视频流量较大,可选线速交换机

    3、视频数据有突发性的特点,交换机缓存越大越好

    4、交换机的流量控制功能

    5、汇聚交换机和核心交换机建议选择华为,华三,思科等知名企业产品。
