液晶显示器件相关参数标号注释

    随着液晶显示器件的发展，反映液晶显示器件特性的有关参数、符号也不断增加，而且不同国家、厂家也会有不同的参数符号。为此，本书摘录了中华人民共和国1988年发布的GB9438-88《液晶显示器件参数符号》供读者参考，该标准规定了有关液晶显示器件的各种参数符号。该标准适用于液晶显示器件技术文件以及科学技术、文化教育等资料和出版物。

    (l)液晶显示器件参数符号是由单个字母的基本符号（体记号）以及在基本符号上附加注释记号（脚记号、侧记号、顶记号）的方式组成。其格式如图D-1所示。

    图D-l参数符号的组成

    作为基本符号的体记号，采用拉丁字母、希腊字母表示（见表D-1）。

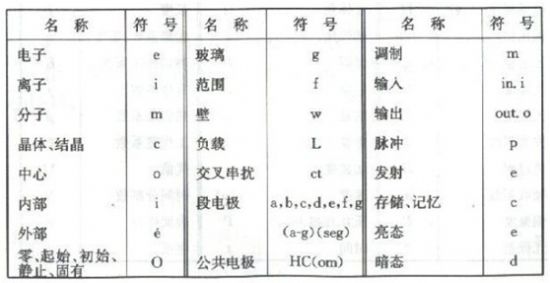

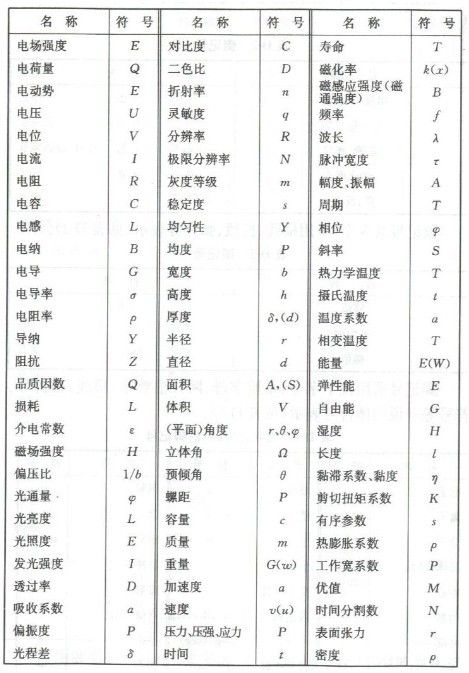

    表D-1液晶显示器件常用参数符号事例

    侧记号共5个，采用拉丁字母、希腊字母、符号等表示（见表D-2）

    表D-2 侧记号

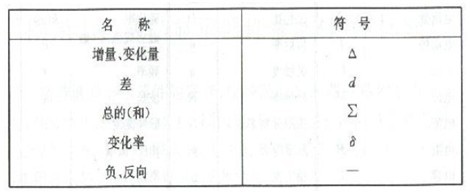

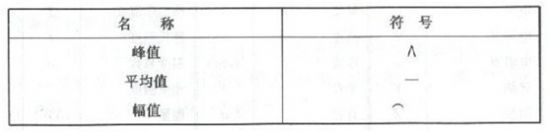

    顶记号共3个，采用横线、折线、弧线等表示(见表D-3)

    表D-3 顶记号

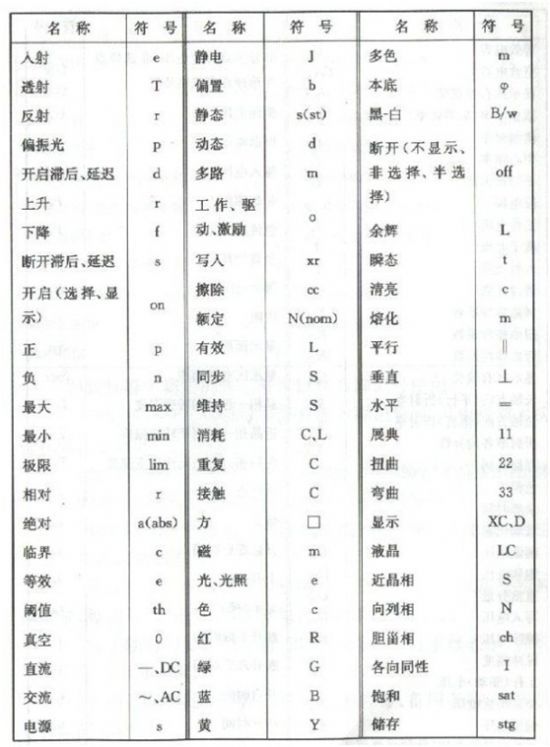

    脚记号采用拉丁字母、希腊字母、阿拉伯数字、横线、破折号、符号等和说明体符号表示(见表D-4)。

    表D-4 说明、注释用的脚记号

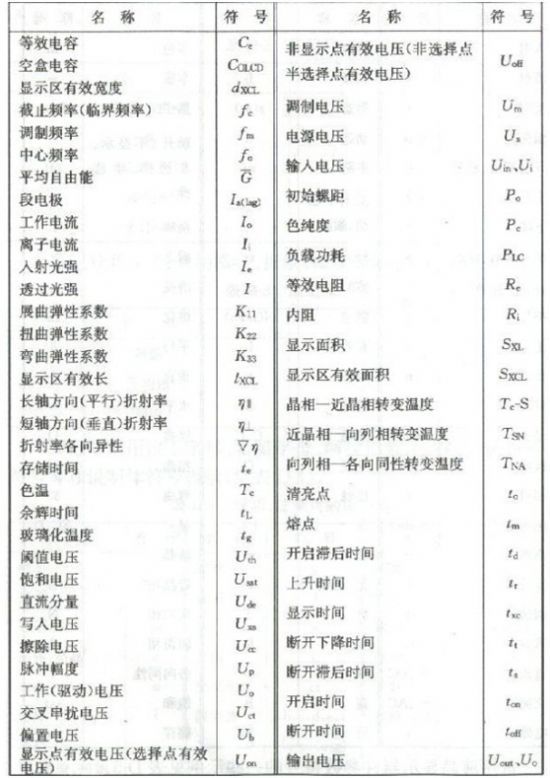

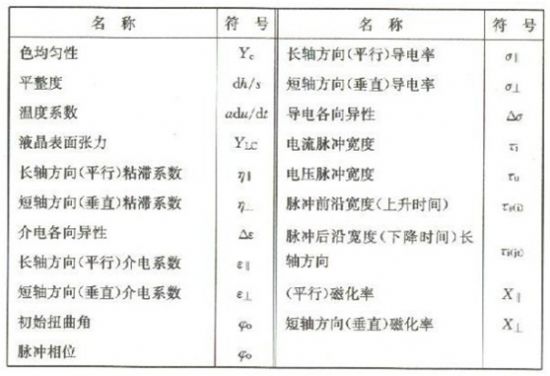

    常用液晶显示器件参数符号的一些示例见表D-5。

    表D-5 液晶显示器件常用参数符号示例

    (2)该标准中规定的体记号可以作为脚记号使用。

    (3)当电极符号与其他符号同时作为脚记号时，其电极符号应排在脚记号的第一个位置。

    (4)加注的脚记号字母一般不应超过3个，脚记号应采用比体号小的字体，其基准线也应比体记号的基准线稍低；

    (5)必要时允许用圆点、斜线（或横线）连接两个参数符号，组合成一个新的参数符号。

    (6)除该标准所列参数符号示例外，还可根据以上原则按所列体记号、脚记号、侧记号、顶记号组合成新的参数符号。

    (7)对于随时间变化的参量，其瞬时值以小写字母表示，其有效值以大写字母表示；

    (8)表中：圆括号的符号、名称为备用符号、备用名称，与无括号者应同等看等。
