小区监控系统解决方案

设计要求

    小区监控以楼宇设备为基础，集中管理、分类监视、智能化控制。采用高科技手段和计算机与网络技术，建立楼宇所有运行信息、控制操作信息、监控信息自动化管理集成系统。

    弱电系统深化设计及设备配置，必须遵循国家有关标准、规范和规定。做到技术先进，安全可*，使用方便，实用性强，性价比高；弱电技术系统设计均应具有可扩展性、开发性和灵活性，要为未来的系统集成和系统的升级、增容留出充分的余地。

    （1） 先进与实用：系统设计强调先进性，具有先进的系统设备和系统软件以及开发工具，应符合当前的技术发展主流和今后发展趋势，要有一定的超前性。同时注重系统的实用性，方案在设计时注意系统设置的经济效益，达到综合平衡。

    （2） 安全与可：监控点要求布局合理，有效防范，提高大楼安全性。系统对数据的存储和访问，应有有效的安全措施，防止数据被破坏、窃取等事故发生。安全级别控制健全，防止截取操作，能有效审计用户操作，以便追查事故原因。重要部分冗余配置，采用双机和磁盘阵列。布线系统要求按照有关规定，防信息泄漏，防干扰。系统软、硬件设备运行稳定，故障率底，容错性强。要选用质量高，可*性强的设备和线材。

    （3） 集成性和扩展性：根据本项目智能化系统总体结构的要求，系统应具备开放性和兼容性。高度模块化设计，要尽可能适应多个厂家产品的应用，可与未来更换扩展的设备具有互联性和互操作性，各子系统采用结构化和标准化，子系统之间留有接口，为子系统扩充、集成留有余地。建筑设计注意预留和预埋到位，并有充分的余量。

    （4） 适用与方便：充分考虑智能化弱电工程中所涉及的各个系统的信息共享、必要联动，通过网络达到计算机智能化管理。管理功能全面，人机界面好，利用多媒体技术直观表现各类监控信息，系统参数设置方便，操作控制灵活，达到提高工作效率、节省人力和资源的目的。

    （5） 经济性与可维护性：在实现先进性、可*性的前提下，达到功能和经济的优化设计，具有良好的性价比。系统应具备故障诊断和分析工具，能迅速判断故障原因，具备有效的维护工具和系统自恢复工具，能保证及时准确排除故障。

系统实现的功能

    根据甲方招标图纸要求，项目一期设计范围是图纸中1＃～6＃楼的周界以及停车场、电梯轿厢的监控。

    A、停车场1个入口两个出口，共安装3台彩色固定枪机；

    B、停车库内安装2台彩色全球带云台摄像机；

    C、电梯内安装黑白电梯专用摄像机，共33台；

    D、6栋楼的周界安装4台黑白全球带云台摄像机，主要路口安装4台黑白低照度固定枪机；

    E、部分为模块化结构，方便系统升级扩展，中控设备采用数字硬盘录像机、视频矩阵切换主机，电视墙按8台监视器设计，采用21”彩色监视器。

系统方案

    在小区中监控系统将会达到的效果是所有重要区域发生的异常情况都会被控制室监测到，控制室不但可以监视所有摄像头捕捉的图像，还可以对所有图像进行实时录像。

    系统构成及方案说明

    （1）构成

    闭路电视监控系统(又称CCTV系统)是由A前端部分、B控制部分、C显示录像部分、D传输部分、E电源部分六大部分组成。

    A前端部分

    前端部分包括摄像机、云台镜头、解码器等设备组成。摄像机的安装选位是图像取证复核的关键。我公司本着以观察录像为主的设计思想，根据中华人民共和国公安部《安全防范工程与要求》（GA/T75-94）之有关规定，以防范为目的，并配合日常管理对主要活动区域情况的了解，所有摄像机及传感器的安装位置以大楼设计要求为准则，做到满足甲方的要求，符合有关规定。

    B控制部分

    控制部分设在控制室，根据甲方要求控制室应具备以下的功能：

    提供系统设备所需的电源，包括前端摄像机统一供电。保证系统的接地和屏蔽。

    监视和录像，并能显示时间、位置信息。

    通矩阵主机输出云台和变焦遥控信号、控制信号、报警信号。

    显示输出部分采用监视器显示。

    各摄像机信号输出通过传输系统至主控室后，在进行录像的同时，以多画面的形式在电视墙上显示，并可通过矩阵主机将任一图像切换出来单独显示，可对前端云台镜头进行操作控制。

    C显示录像部分

    视频显示部分在闭路电视监控系统中与前端搭配。在配置中做到比率合理是保证监控人员统一管理、一目了然的前提，也是保证甲方投入的经济性、合理性的一个方面。

    D传输部分

    传输部分是由标准的视频线、数据线、电源线组成。传输部分起着承上启下的作用，它连接前端设备和控制设备。所有的传输线缆均应该符合国家行业标准和相关规定。 前端摄像机视频信号全部进入主控设备，系统中的视频信号传送采用视频同轴电缆，其型号为SYV75-5(其传输距离1000M以内可不加放大)，摄像机传输到主控室的视频信号屏蔽密度为96%。电源线采用RVV2*1.0，由主控室集中供电控制线采用RVVP2*1.0。

    E电源部分

    根据甲方要求，由控制室向前端设备集中供电，这样即保证监控前端相位稳定又便于管理。系统共有46个摄像头，采用1个12VDC@30A的稳压电源。

方案说明

    按照业主要求，系统共计46个摄像点，其中电梯专用摄像机33台，彩色摄像机3台，黑白摄像机4台，彩色带云台摄像机2台，黑白带云台摄像机4台。

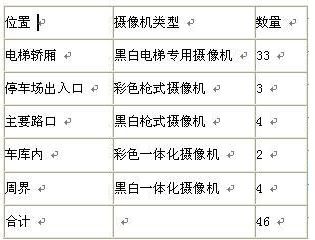

    具体摄像机点表如下：

    主控室是所有设备的中央控制部分。图像显示、存储、控制都在此处进行。一般主控室都有专职人员值班，处理紧急事件的发生。

    本系统是利用先进的数字技术与模拟系统相结合的原则来完成系统功能。

    前端视频信号进主控室，接入6台8入16出的视频分配器，即每路视频输入信号有2路同步输出：

    第一路视频输出接入矩阵主机，输出至8台21”监视器＃1~＃8，可通过矩阵主机的控制键盘切换任意一路画面至显示。另外通过控制键盘可以控制镜头的焦距、聚焦、光圈和云台的上下、左右方向的动作，以便全方位的、更准确的监控。

    第二路视频输出接入硬盘录像机，可以设置成连续录像模式、动态感知录像模式或报警录像模式。连续录像模式占用硬盘空间大，动态感知录像模式只有在画面有动作时录像，节省许多硬盘空间，录的多为有效信息。

    电视墙是由全部8台21”监视器组成。

    2、系统功能

    本系统建成后能实现以下功能：

    所有视频信号都可以在电视墙上同时显示。

    通过数字硬盘录像机将所有图像信号进行记录，方便日后查询。

    通过矩阵切换系统值班人员能对某个部位的图像信号进行单独调看，及时了解突发事件发生地的情况。

    通过矩阵地控制键盘可以遥控前端云台镜头。
