HDMI正确认识:高清的误解与正解

来源:E时尚数码 更新日期:2008-01-25 作者:佚名
内容导航:  分页浏览 | 全文浏览

    目前很多消费者受到一些有意无意的技术误导,产生了一些技术误解,并在网络上到处传播,本文对这些流行观点进行收集,并一一解释,如有不当之处,请大家指正。

网友的误解有下面几点:

误解一; HDMI是高清,VGA不是

    HDMI是视频的接口标准,代表的是一种信号的传输格式。它包含视频信号、音频信号和HDCP版权保护协议等。目前HDMI最高支持1920*1080P的高清格式。

    VGA也是一种视频接口标准,是IT业使用时间最长的视频传输方式。它支持从640*480一直到高达2560*1600的各种分辨率。

    高清是指一种清晰度极高的分辨率,通常使用于电视机领域,包括:1280*720i、1280*720P、1920*1080i、1920*1080P等格式。

    这三者不是等同关系,HDMI和VGA均是是信号传输方式,而高清是指一种视频分辨率。HDMI支持高清,VGA也同样支持。从现有的分辨率上看,VGA可以支持远远高于高清的分辨率。目前各大工程及各大机构的指挥中心(如:军警和电视台)均采用VGA技术来传输超高清晰的大屏幕图像。

误解二;HDMI带宽高,VGA带宽低。所以HDMI比VGA好

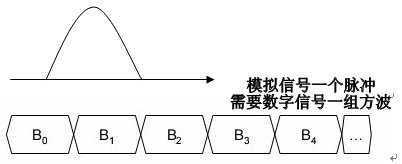

    HDMI的带宽是数字信号带宽,VGA是模拟信号带宽,这两者处于不同的定义。不能直接进行比较。作为两种不同技术的传输方式,泛泛的比较带宽没有任何意义。如果要比较的话,可以在传输同样的分辨率的情况下进行比较,比如高清,HDMI需要2.2GHz带宽,而VGA仅仅需要172MHz带宽。 这中间为什么有这样的差异呢?首先HDMI是数字信号,当模拟视频上产生一个脉冲电波信号,HDMI则需要一组0、1编码的方波信号来进行描述,其需要的带宽当然高很多。但是带宽高并不等于HDMI传输了更多的视频信号,这仅仅是因为传输技术的不同而已。

字串6

HDMI正确认识:高清的误解与正解



误解三;HDMI信号不需要数模转换,没有信号损失;VGA信号需要数模转换,信号损失大。

    这个误解非常普遍,流传很广。但是各大视频技术(HDMI、DVI、Displayport等)的权威文章均没有提及,应该属于网友们的想当然的技术误解。首先我们要明白数字视频的含义:数字视频信号是用一组0、1编码的方波信号来对模拟信号进行描述(编码);既然数字信号是描述模拟信号的,那么依照正确的数字编码来转换模拟信号,又怎么会出现损失呢。

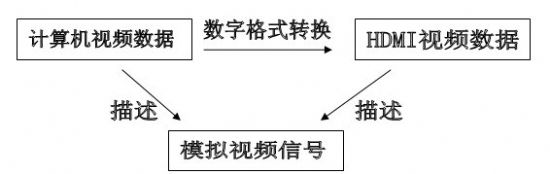

    HDMI虽然不需要数字模拟转换,但是还是要经过数字对数字的转换。无论它是怎么样的转换过程,转换成什么,终究是对模拟电信号的描述。他们的关系如下图:

HDMI正确认识:高清的误解与正解

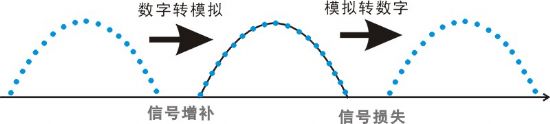

    数字信号描述的信号是由一个个点组成的,在信号的变化中是不连贯的,而模拟信号的变化是一个连续的曲线,所以模拟信号的给人的真实感更好。当数字信号转换至模拟信号的时候,直接出来的也是一个个的点(数字信号的采样点),而没有描述的部分会由转换程序自动生成(类似与3D的抗锯齿技术)以形成连续的模拟信号波形。模拟信号转换至数字信号的时候,连续的模拟信号转换为描述一个个点的数字信号,信号变得不完整。从这个过程看,数字信号转换为模拟信号是有增强而不是有损失,而模拟信号转换到数字信号才会有损失。

    而在VGA传输过程中,VGA转LVDS驱动液晶面板的信号损失可以忽略,因为在前后端数字采样率相同的情况下,这些损失的信号本来就是(将数字信号转换为模拟信号的时候)程序自动填补的部分,不是数字信号源原本信号的损失。如图:

 HDMI正确认识:高清的误解与正解

    所以关于HDMI和VGA的数模转换方面的损失误解是没有理论依据的。

误解四;HDMI信号传输没有损失,VGA信号传输损失大。

    这个问题就涉及比较复杂的讨论,需要详细讨论它们的原理,比较它们之间的不同之处到底在哪里?

    A) VGA的视频技术原理:

    早期的显示输出标准有三种:MDA、CGA、EGA,这三种标准也都是以TTL数字信号输出,但是以模拟信号的方式输出的VGA标准的出现,立即淘汰了以前的老显示标准,直至现在,VGA已经统治计算机行业20年。

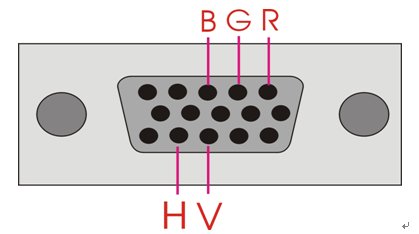

    VGA视频技术在于它采用模拟分量传输方式,将视频信号分解为R、G、B三原色和HV行场信号。

HDMI正确认识:高清的误解与正解

    这种20年前出现的技术导致VGA视频技术能以较低的模拟带宽来传输极高的图像分辨率而迅速确立统治地位,其VGA模式家族十分壮大,并延伸出一大堆专有名词,下面是VGA家族的部分列举:

    QVGA     Quarter VGA           320×240;
    VGA                               640×480;
    SVGA      Super VGA             800×600;
     XGA       Extended G A           1024×768;
    SXGA     Super Extended GA       1280×1024;
    WXGA     Wide Extended GA       1280×800;
    WXGA+    Wide Extended GA+      1440×900;
    WSXGA+ Wide Super Extended GA+   1680×1050;
    UVGA    Ultra VGA               1600×1200;
    WUXGA Wide Ultra Extended GA   1920×1440;
    WQXGA Wide Quad Extended GA   2560×1600;

    从上面分辨率表格中各种高分辨率看出,关于VGA不能上高清格式的论点就不需要我反驳了,实在要验证的话,大家到显卡设置上去验证吧~~~~

    B) HDMI原理:

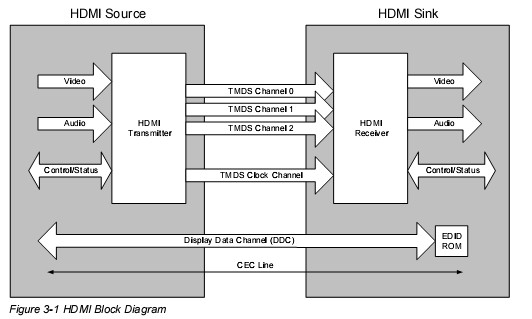

    HDMI是2002年新推出的针对家电市场的视频标准,它把视频信号分为R、G、B、H、V五种信号用TMDS技术编码,通过3个通道传输,这三个通道传输R、G、B三原色,HV编码在B信号通道里面传输,R、G、的多余位置用来传输音频信号。

HDMI正确认识:高清的误解与正解  字串9

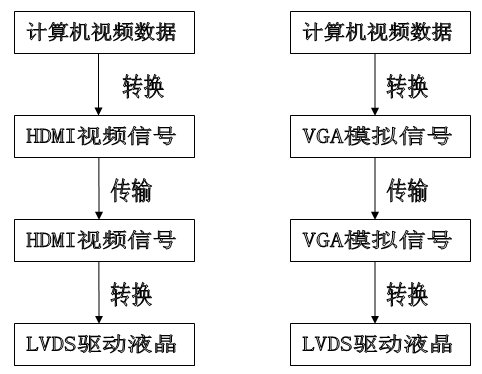

   HDMI和VGA信号的传输过程如图:

HDMI正确认识:高清的误解与正解

    从图中我们看出HDMI和VGA经过了同样多的转换过程。两者的差别主要是HDMI的数字信号传输和VGA的模拟信号传输的差别,也就是说,HDMI和VGA主要是传输过程不同引起的差异。

    HDMI采用的是TMDS技术传输信号(TMDS是最小化差分传输技术),VGA采用的是模拟非平衡传输技术。因为VGA视频技术诞生于20年前,当时还没有差分传输技术。在同类信号的对比中,差分平衡传输比非平衡传输强,这是肯定的事实。但是由于HDMI和VGA是不同的信号类型,具有不同的信号带宽,所以这个差分与非差分的传输技术差别被抵消了不少,同样的分辨率,HDMI比VGA需要的带宽高了10多倍。电信号传输的基本规律是:带宽频率越高,衰减越大。所以虽然HDMI的差分平衡技术比VGA的非平衡技术强,但是带宽瓶颈却制约了这个优势。所以VGA的极限传输距离是15米,HDMI的极限传输距离也是15米。从传输距离上我们也可以一定程度上看出传输的图像的优劣。
