背投影拼接显示墙的组成及其种类

DLP背投影显示单元

   DLP是纯数字化显示技术。 DLP（数码光处理）是在投影和显示讯息方面的一种革命性技术，根据美国Texas Instruments（TI）公司开发的数码微镜无件（DMD）设计而成，创造出显示数码视像讯息的最后一环，它采用发射光成像原理，实现图像处理全数字化，具有稳定可靠、维护方便、亮度高、显示图像平滑、细腻、精确的特点，DLP投影技术广泛用于桌面投影机、商务投影机、电影院放映，尤其在大屏幕投影拼接显示领域，它一直处理领导地位，在背投拼接墙领域DLP技术占据了近95%的市场份额。

DLP技术原理：

   DLP(Digital Light Processing)指数字光处理技术，这种技术要先把影像讯号经过数字处理后再投影出来，其投影显示质量很好。与LCD背投的透射式成像不同，DLP为反射方式，其系统核心是TI(德州仪器)公司开发的数字微镜器件—DMD(Digital Micro mirror Device)。

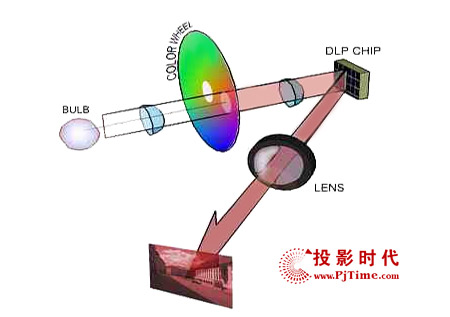

    DMD是显示数字可视信息的最终环节，它是在CMOS的标准半导体制程上，加上一个可调变反射面的旋转机构形成的器件。通常DMD 芯片有约130万个铰接安装的微镜，一个微镜对应一个像素。DLP背投的原理是用一个积分器(Integrator)将光源均匀化，通过一个有色彩三原色的色环(Color Wheel)，将光分成R、G、B三色，微镜向光源倾斜时，光反射到镜头上，.相当于光开关的“开”状态。微镜向光源反方向倾斜时，光反射不到镜头上，相当于光开关的“关”状态。其灰度等级由每秒钟光开关，开关次数比来决定。因此采用同步信号的方法，处理数字旋转镜片的电信号，将连续光转为灰阶，配合R、G、B三种颜色而将色彩表现出来，最后投影成像，便可以产生高品质、高灰度等级的图像。

    目前DLP的投影机主要有单片DMD机、双片DMD机和三片DMD机。根据各自不同的特点，有着不同的应用。其中单片式主要应用在便携式投影产品，三片式主要应用于超高亮度投影机，双片式则主要应用于大型拼接显示墙。

    DLP数字光处理技术背投影显示单元，虽然亮度、色彩较好，但造价也最高，灯泡的寿命不能让人满意，灯泡一般工作大约6000小时时就需要更换，目前业界许多知名的公司相继推出了投影机双灯系统，该系统的出现，在一定程度上解决了由于投影机灯泡问题而引起的显示单元无法正常显示的问题。DLP数字光处理技术背投影显示单元 主要用于指挥自动化、工业控制、生产调度等行业。
