背投影拼接显示墙的组成及其种类

LCD背投影显示单元

    LCD投影技术是自90年代起，由日商主导的投影技术，其显影原理类似幻灯机，系藉由高亮度卤素灯泡，照射LCD面板，再将影像穿透面板后，经过投射镜头组的聚焦及放大影像后，投射于屏幕上显示影像。

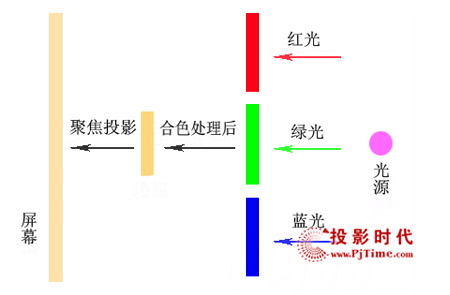

    LCD背投影显示单元中的投影机按照液晶板的片数分为三片式和单片式。目前，三片式投影机是液晶板投影机的主要机种，其原理示意图如下：

    三片式LCD板投影机原理是光学系统把光源发射的强光通过分光镜形成R、G、B三束光，分别透射过R、G、B三色液晶板；控制信号源经过A/D转换调制后，加到液晶板上，通过控制液晶单元的开启、闭合，从而控制R、G、B三色光路的通断，然后三色光经过合色光路，在合色棱镜中汇聚，最后经透镜投射后，在屏幕上形成彩色图像。

LCD背投影显示墙的优缺点

    采用LCD投影技术的投影机分辨率、清晰程度较高，但在亮度的均匀性和寿命上相对弱一些，造价比DLP要低。但由于其不能7x24小时不间断连续工作、维护费用高、光效利用率低等问题，它的开机预热和关机后散热都需要时间，不能做到CRT背投那样随开随关。因而在专业背投领域很少应用。目前 ，LCD(Liquid Cristal Display)技术的核心主要集中于SONY和EPSON两家，产品在商用投影机(前投)领域应用广泛。
