好东西绝对不保密-DVI接口全解析

    DVI它是1999年由Silicon Image、Intel（英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。它是以Silicon Image公司的PanalLink接口技术为基础，基于TMDS电子协议作为基本电气连接。TMDS是一种微分信号机制，可以将象素数据编码，并通过串行连接传递。显卡产生的数字信号由发送器按照TMDS协议编码后通过TMDS通道发送给接收器，经过解码送给数字显示设备。一个DVI显示系统包括一个传送器和一个接收器。传送器是信号的来源，可以内建在显卡芯片中，也可以以附加芯片的形式出现在显卡PCB上；而接收器则是显示器上的一块电路，它可以接受数字信号，将其解码并传递到数字显示电路中，通过这两者，显卡发出的信号成为显示器上的图象。

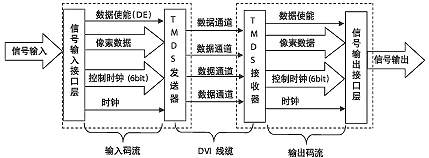

    TMDS运用先进的编码算法把8bit数据(R、G、B中的每路基色信号)通过最小转换编码为10bit数据(包含行场同步信息、时钟信息、数据DE、纠错等)，经过DC平衡后，采用差分信号传输数据，它和LVDS、TTL相比有较好的电磁兼容性能，可以用低成本的专用电缆实现长距离、高质量的数字信号传输。TMDS技术的连接传输结构如图1所示。

DVI接口带来的好处

    DVI数字接口比标准VGA(即D-Sub)接口要好，数字界面保证了全部内容采用数字格式传输，保证了主机到显示器的传输过程中资料的完整性（无干扰信号引入），可以得到更清晰的影像。而传统的VGA接口(即D-Sub)是先将数字信号转为模拟信号，再将模拟信号传入数字显示器，最后通过数字显示器内部再次转为数字信号。

    DVI数字接口的主要目的是让显示卡的画面讯号透过数字的方式传送到电脑屏幕。因为以前的CRT屏幕所使用的是模拟讯号，所以传统的D-Sub15pin的电脑屏幕接头走的是模拟讯号(复合信号)， 将显示卡内的数字画面讯号转换成模拟讯号送到电脑屏幕去。对于没有配备DVI接口的液晶显示器来说，它的原理是和之前的CRT显示器是一样的。

　　由于数字显示器 (液晶投影机、等离子电视、LCD TV等数字显示产品) 采用的是纯数字的设备，那么直接通过数字界面输入数字信号当然会更好，而通过D-Sub15pin就显得有些不明智了( 先将数字信号转为模拟信号，再将模拟信号传入数字显示器，最后通过数字显示器内部再次转为数字信号)。

　　对于我们普通用户来说，可以简单认为数字信号带来的画面质量要比模拟信号的画面质量要高。购买液晶显示器时能配备DVI则最好。
