一、概述
位于青岛高新区世纪广场的青岛国际会展中心，濒临大海，环境优美,占地面积250,000 m2。一期工程于2001年4月投入使用，二期工程于2006年8月完工投入使用，会展中心总建筑面积达到150,000 m2，是山东省规模最大的展馆。
对于二期的青岛国际会展中心来说，它在软硬件上要求都相对较高，除了要迎合日新月异的客户需求外，还要积极应用和整合新产品新技术，因此它采用的AV设备都是行业一流的，法国VITY集中控制系统也在这个项目中展露身姿。
二、VITY中控在项目中的应用

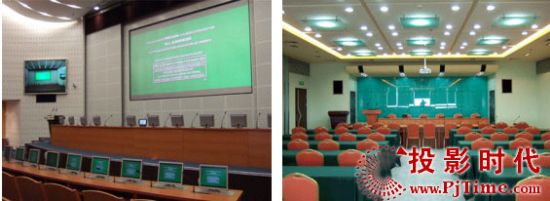

在青岛国际会展中心项目中，法国VITY中控系统应用于7个会议室，覆盖了二楼的多功能厅，三、四、五楼的大中会议室等。法国VITY集中控制系统控制房间内所有的AV设备及环境设施。会展中心中安装了多台网络型合并式主机、网络型插卡式主机、8.4寸无线双向触摸屏和12寸桌面式触摸屏。通过VITY中控系统可以快捷、准确的控制会议室内的设备，使原本复杂的操作变得直观简便，减少了误操作的可能，从而更好的保障了各个会议室的使用。
三、VITY中控在多功能厅的应用

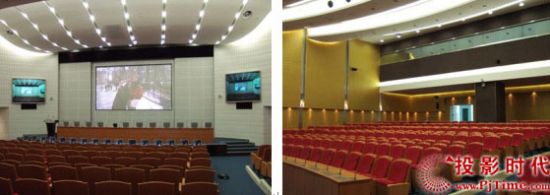

位于2楼的多功能厅是青岛国际会展中心设备最齐全的房间，面积约为600多平米，可同时容纳400多位观众，多功能厅调试完后曾为APPEC会议中小企业论坛提供过会议场所。此多功能厅通过法国VITY集中控制系统8.4寸无线触摸屏和12寸桌面有线触摸屏集中控制了几乎所有的声光电设备，控制设备清单及方式如下：
|
控制内容 |
控制方式 |
型号 |
|
正投 *1 |
RS232 |
BARCO/R9+ ，正投幕 16 ： 9 金属幕 |
|
背投 *2 |
RS232 |
HITACHI/HX6500A ，背投幕 DNP/120 寸 |
|
调光系统 |
RS232 |
Dynalite Dimmer System |
|
音视频矩阵 |
RS232 |
KRAMER/Lassen 3232vs |
|
RGB 带音频矩阵 |
RS232 |
KRAMER/ SierraPro 1616v5s |
|
媒体矩阵 |
RS232 |
BIAMP ，通过 NEXIA PM, NEXIA CS, NEXIA SP 三台主机级联，扩展成为一个大系统 |
|
同传会议主机 |
RS232 |
TAIDEN/ HCS-4100MB/00 |
|
视频切换台 |
RS232 |
TAIDEN/ HCS-4310M |
|
摄像头 *4 |
RS422 |
SONY/ EVI-D70P |
|
液晶升降屏 |
RS232 |
LEEMC/ 28 PC |
|
3 磁头专业卡座 |
RS232 |
TASCAM/ AM302 |
|
DVD 机 |
IR |
SONY/ NS50P |
|
机架式 MD 机 |
IR |
TASCAM/ MD350 |
|
12 路电源综合控制器 |
Relay |
KAIFA |
|
• 可以 通过 8.4 寸 WI-FI 双向无线触摸屏和 12 寸桌面式触摸屏同时进行控制 • 为了保证每次操作准确无误，系统要求 两个触摸屏反馈实时同步，比如投影机的状态、媒体矩阵的状态等 • 在控制媒体矩阵时，为满足多功能厅不同场景的需求，系统实现调用多个音频模式，并自动调节灯光到相应的场景模式等；同时还控制所有输入输出的音量调节、音频矩阵切换等功能，每路音量的百分值真实并实时显示在二个触摸屏上。 • 本系统控制摄像头是否实现与同传会议系统联动功能外，还通过一键式按钮控制主席台上话筒或观众席上话筒的全开，全关或单独开关 • 通过视频切换台，对多个摄像头的输入输出进行任意切换，并单独控制 4 个摄像头上、下、左、右，拉远 / 近，调用及存储预设控制； • 为了满足操作者方更灵活地控制 32 进 32 出音视频矩阵，控制系统通过多个变量编程方式，最大限度减少页面及按钮，通过 67 个按钮即实现音视频同步任意切换，纯视频任意切换，纯音频任意切换，方便了操作者的使用 • 为了满足操作者方更灵活地控制 16 进 16 出制 RGB 带音频矩阵，控制系统同样通过多个变量编程方式，最大限度减少页面及按钮，通过 35 个按钮实现 RGB 带音频同步任意切换，纯 RGB 任意切换，纯音频任意切换，方便了操作者的使用 | ||
得益于法国 VITY 集中控制系统灵活的配置方案以及编程软件，我们为青岛国际会展中心提供了最优性价比的方案，该多功能厅采用的 VITY 中控设备如下：
|
TACTUM CE366 |
8.4 寸双向无线 WI-FI 触摸屏 |
8.4 寸显示，双向无线通讯，采用 CF 卡存储，含底座，充电器 |
|
TAC 12T |
12 寸彩色桌面触摸屏 |
12 寸有线显示，可通过网络传输控制信号 |
|
MULTICUSTOM |
网络型插卡式主机 |
可插入 3 张特殊控制卡和 8 张标准控制卡 |
|
MCM RS |
标准串口控制卡 |
扩展 2 路串口 |
|
MCM IRTX |
标准红外控制卡 |
扩展 6 路红外 |
|
MCM RL |
标准继电器控制卡 |
扩展 8 路弱电继电器 |
|
配件 |
包括无线接收器，红外发射电缆，继电器箱等 |
四、总结
基于如此复杂的 AV 设备以及个性化、特殊的控制需求，法国 VITY 中控以其高性价比的配置方案，稳定可靠的控制表现，整洁美观的人机界面以及工程师的认真负责赢得了良好的声誉。
法国 VITY 中控正以其欧洲 20 年的市场经验及独特的产品技术为国内 AV 控制行业提供了多一种的选择及解决方案。我们期望以我们稳定可靠的产品质量及务实敬业的工作态度来不断提高我们的影响力，并以坦诚进取的心态与诸多合作伙伴实现双赢。
