用双绞线电缆传送视频信号的优点分析

综述

    本文将讨论：使用双绞线电缆以取代同轴电缆、非屏蔽型双绞线电缆(UTP)、屏蔽型双绞线电缆(STP)、箔屏蔽型双绞线电缆(FSTP)以及一种非传统的视频信号传输法!

第一篇

   几种不同的电缆与其的接线法。

    EIA/TIA 规格

    哪所协会负责制定此技术规格？它们是美国电子工业协会(Electronics Industries Association (EIA)、电信工业协会 (Telecommunications Industries Association (TIA)和工业区协会。不同委员会分别从事于不同工业技术上的问题。委员会参考许多有关意见，并从中下定规格：低衰减量, 减少串话串扰, 更高频率；编写技术规格提议书。我们应该了解高性能双绞线的接线的规格与其的含意、构造、接线图，以检查每线对连接是否正确。

    高性能双绞线的接线该附合符合哪个工业标准呢？总共有三种接线连接标准：T568A、T568B和USOC，Extron采用T568A作为标准。

    CAT 5连接器有哪些接线标准？

    T568A(一般要求(1995))、T568B(第二对和第三对交换、Cat 5E(超五类))、USOC(用于电话传输)

    双绞线插座Wiring-T568A

    延时时间差代表长短线对之间传输信号时的最大时间差别。

    我们必须补偿电缆的延时时间差，因为在传输RGB信号时，每条线对传输一种颜色,线对间的延时时间差会造成图像红绿蓝颜色错位。

    内置的补偿电路

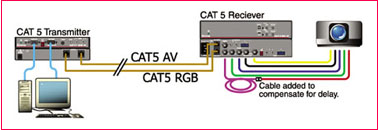

    使用同轴电缆作为外部时滞补偿。测试延时时间差后，记录备用，然后再加所需的补偿电缆。延时时间差该加在何处呢? 任何方便之处，但通常装置于投影机输入端。

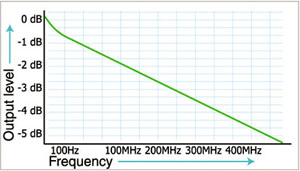

    信号传送到底有多少信号损耗？
    要确保每线对的长度要相似，因为不同长度会造成颜色错位。

    近端串扰(NEXT)

    近端的绞线是否互相受到串话干扰？近端串扰是由一线对的信号泄漏到另一线对而引起的。当线对没附合扭转规格时。差分信号抑制干扰的功能就失效了。近端串话串扰NEXT通常是由不正确的接头而引起的。

   远端串扰(FEXT)

    测量远端仪器所接收的串扰量

    因为此项测试没有考虑到传送电缆的长度引起的信号衰减，串扰量无法和衰减后的信号作比较，因而意义不大。

    等电平远端串话串扰(ELFEXT)

    是测量远端仪器所接收的串话串扰量，它考虑了电缆距离的衰减。

    结构回流损耗(SRL，Structural Return Loss)

    测量结构或阻抗问题所导致的反射能量。不正确的接终端可导致错误阻抗，能量无法被有效的转移到整个电路系统，并且会引起重影。
