    投影机的零部件全都确认无误之后，那下面就动手DIY吧，注意我们在组装的过程中,有两项一定要先做,确认产品是否有故障.

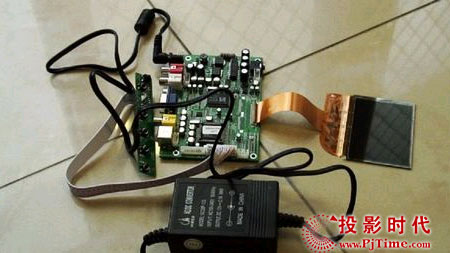

    1、液晶显示幕,是否确定可运作,可以先接讯号源,检查.

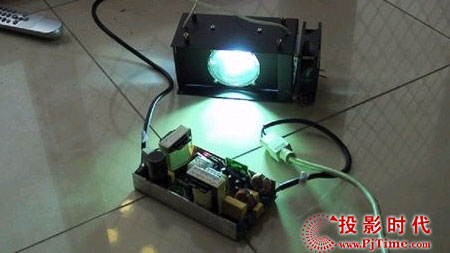

    2、灯泡是否能正常运作

开始组装

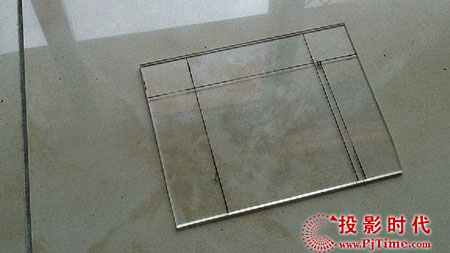

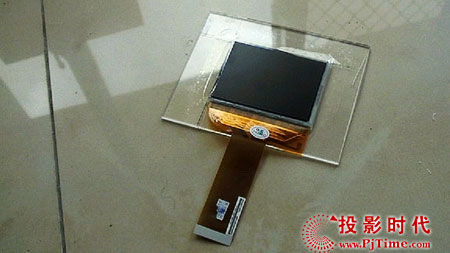

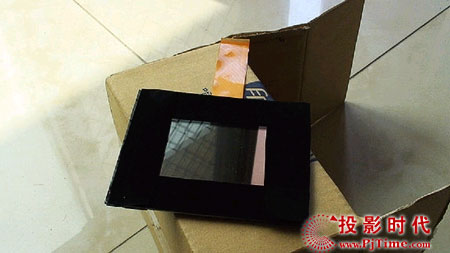

    因为3.5寸的液晶板和放大透镜不一样大,所以先将液晶板用透明胶带,黏在和放大透镜一样大的压克力上,并将液晶面板外的四周用黑布贴起来,若不贴起来,会连排线的形状一起投射出去。

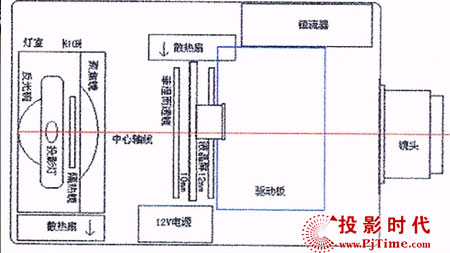

原厂提供之组装图

文件夹

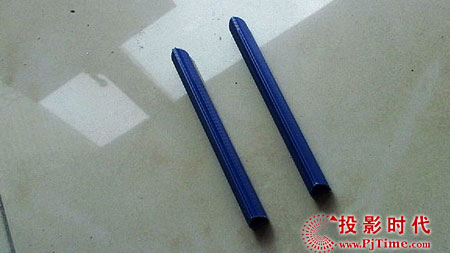

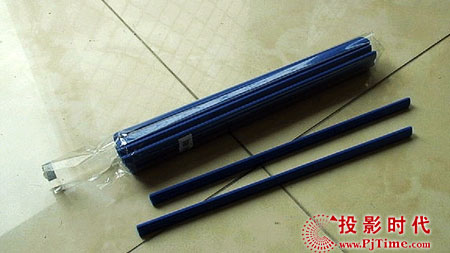

切成和放大透镜一样的高度,共 6条

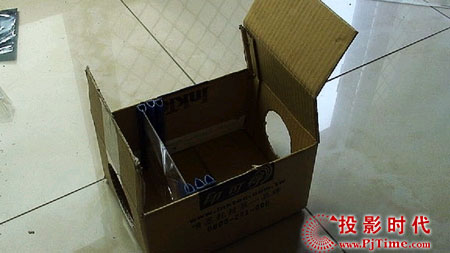

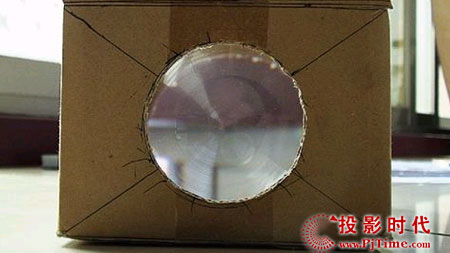

     将文件夹放入纸箱,挖洞,要注意的是放大透镜放在液晶板的前后,有螺纹的面要相对,另外要注意的是因为投射出去的影像会上下左右颠倒,所以有保护膜的液晶面要向着光源,排线则要朝上.

检查光轴是否在正中央

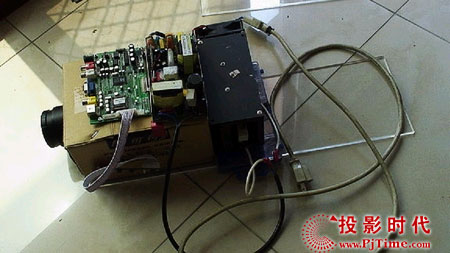

将驱动板装上去,将外接光源装在后面
