因创(iTRON)校园网-总控室解决方案

来源:投影时代 更新日期:2006-02-17 作者:海豹

一、系统概述

    使用多台中控通过校园网进行远程网络控制,使得中控实现真正意义上的总控功能。

二、用户要求

    学校共有20个教室需要安装中央控制器,并且都要能够实现远程控制。每一个中央控制器具备如下配置:

    (一)多媒体显示系统:

    多媒体显示系统由高亮度、高解析度的液晶投影机和电动萤幕构成;完成对各种图文资讯的大萤幕显示。

    (二)A/V系统:

    A/V系统由计算机、DVD、VCR(录像机)、实物展台、功放、音箱等A/V设备构成;完成对各种图文资讯(包括各种软体的使用、DVD/CD碟片、录像带、各种实物、声音)的播放功能;实现多媒体电教室的现场扩音、播音,配合大萤幕投影系统,提供优良的视听效果。

    (三)多媒体中央控制系统:

    ◇ 要求整个系统可靠性高;
    ◇ 尽量多的体现出各种设备的卓越功能,让所有设备工作在最佳状态,发挥设备的最大功效;
    ◇ 能够控制投影机,进行开/关机、输入切换等功能;并控制萤幕,实现萤幕的上升、停止、下降功能;
    ◇ 能够控制DVD、VCR进行播放、停止、暂停等功能;
    ◇ 能够控制实物展台进行放大、缩小等功能;
    ◇ 能够实现音视频、VGA信号自动切换控制功能;
    ◇ 能够控制音量,进行音量大小的调节功能。

    (四)设备清单:

显示设备: 日本“YOKOGAWA”高亮度投影机* 1台/间;
国产“红叶”100寸遥控电动幕* 1块/间。
音视频设备: “飞利浦”DVD机* 1台/间;
“松下”录放像机* 1台/间;
“先锋”双卡座* 1台/间;
“三星”实物展示台* 1台/间。
扩声音响: “韵乐”AC-3 AV功放* 1台/间;
“韵乐”挂壁式音箱 2对/间。

三、产品列表

CI-SI6280 :

内置6×2音/视频矩阵切换;

内置4×1VGA矩阵切换和两路电脑音频接口;

内嵌式红外学习功能,无须配置专业学习器;

CI-WM40 :

能对DVD、VCD、录像机、视频展示台、卡座这五类设备进行信号选择;

可对两路电脑信号选择切换,带主音量控制,一路电动屏幕控制,带系统电源的开关及读码操作键;

(本地控制,实时反馈控制信号)

iTRON总控室软件 可实时控制超过100个网络中控

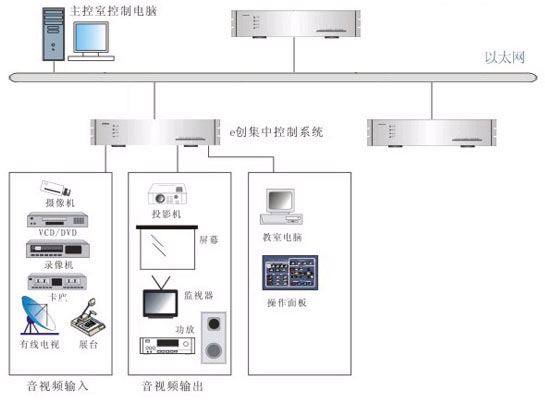

四、系统示意图
