全普光电：引领MEMS微激光投影和照明

    全普光电科技(上海)有限公司坐落在上海张江高科技园区内，成立于2013年1月，注册资本3亿元人民币。注册前公司已用4年时间集全球精英之力潜心技术研发和产品开发，将微激光技术与微机电系统(MEMS，Micro-Electro-Mechanical-System)完美地结合在一起，并将其应用于终端移动产品。全普光电是全球MEMS微激光投影技术的领军者。

    全普光电的MEMS微激光投影核心技术突破性地创造了“随时随地大视屏”的全新生活体验。近期由全普光电推出的全新MEMS微激光投影智能手机集手机功能和投影功能为一体，引发了一场视觉革命。全普光电的技术必将颠覆传统，引领现代多种移动互联网终端应用及未来的虚拟世界。依靠雄厚的技术力量及一流的软硬件开发团队，全普光电将把企业打造成为国内极具实力的移动互联网终端微激光投影产品的研发，生产及销售厂商，为移动终端行业和终端用户提供极具竞争力的光电产品，技术及方案。

    全普光电的技术研发及产品开发始于2009年。通过与美国微视公司(Microvision LLC)结成战略伙伴，全普光电将MEMS微激光显示系统的技术进一步提升。2011年，分辨率为600x480的MEMS微激光投影模组研制成功;2013年后，分辨率提升至960x640及1080x720。目前分辨率已达1920x720,是现今市场上最具竞争力的微激光投影模组。与此同时，光学模组的设计和改进一直在日本东京光学实验室开展，以不断优化光学系统的体积、激光束空间相关性、光路损耗、及制作工艺。目前MEMS微激光投影技术已完成产业化，成功地应用于微型投影仪及投影智能手机当中。

    全普光电的全球合作伙伴有来自美国，日本，韩国及欧洲的各大知名企业，包括：美信(Maxim)，微视(Microvision),德州仪器(TI)，博通(Broadcom)，高通(Qualcomm)，康宁(Corning)，索尼(Sony)，日立(HITACHI)，住友电工(Sumitomo)，夏普(Sharp);三星(Samsang)，现代(Hyundai)，乐金(LG);欧司朗(OSRAM);意法半导体(ST)，莱卡(Leica)，蔡司(Zeiss)，等。

    全普光电的MEMS微激光投影技术结构主要有两大部分。一是由激光模组中的红绿蓝三基色(RGB)激光管通过内部光学系统产生一颜色光强可变且具有高度空间相关性的单像素点激光束，以实现无需调焦投影。二是将单像素点激光束投射至同步扫描的双轴MEMS微镜上，利用像素阵列扫描模式的微镜运动将图像一点一点地“画”在投影屏上。

    与传统投影设备中的卤化物灯相比，激光是一种非常高效的光源。卤化物灯只将光线能量的一小部分(2%～3%)进行转化，其余的都变成热量浪费了。而且卤化物灯价格昂贵，易损耗，亮度衰减迅速，对震动非常敏感。而激光投影系统的机械部件很少，激光束可以通过镜面进行偏转，系统稳定性好。运行时间长达1万多个小时。

    各像素点激光的颜色及亮度受图像信号调制，在每个像素点上可产生1600万种颜色(24位真彩)。这样产生出来的图像具有极其鲜亮的色彩。激光管可关可开。这样的系统功耗小且图像对比度高。传统投影显示系统中光源总是处于连续照明状态。暗光像素点的产生依赖于空间光调制器(Spatial Light Modulator SLM)将多余的光折射开或吸收掉。由于不能关闭光源，光利用率低，功耗高。另外，传统投影显示系统不能产生全黑图像，所以其图像对比度较差。

    单像素点光学系统的设计保证了激光束的高度空间相关性，所以投影出来的图像总是聚焦的，清晰的。换言之，全普光电的MEMS微激光投影无需对焦。不管是以垂直或倾斜角度投影到平面上，还是投到任意三维体的表面，图像都是清晰的，是真正意义上的随时随地，随心所欲的投影技术。截至目前为止，市面上所有的投影设备当投影距离改变时都需要对焦，给便携投影体验带来困扰。

    以上简单的光学机械设计给电子电路设计带来挑战。显示的复杂性要求电路设计人员精确控制像素点位置并以像素率准确调制激光。可以集成诸多复杂功能的电子电路使得投影显示便携式电子消费产品的小型化成为可能。

    综上所述，MEMS微激光投影技术结构简单、体积小，光路损耗小(约3%的损耗)、功耗低、色彩范围广、对比度大、分辨率高，无需对焦。

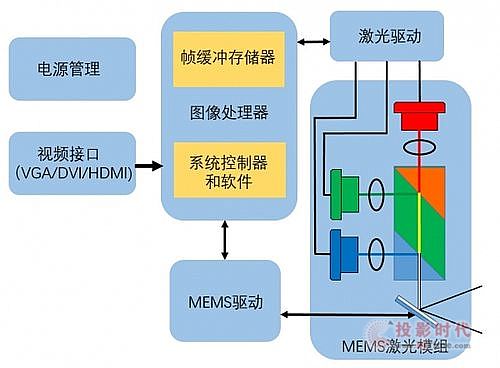

    MEMS微激光投影技术的主要部件有MEMS激光模组(包括MEMS微镜和RGB微激光管及其光学系统)，MEMS驱动电路，激光驱动电路，图像处理控制电路，如下图所示。

    转播到腾讯微博

MEMS微镜

    MEMS微镜是单晶硅通过微电子工艺结合其它特殊工艺制造而成。典型的工艺步骤包括氧化，光刻，离子注入，干法刻蚀，湿法刻蚀，化学气相沉积，物理气相沉积，电镀，溅射，键合，高宽深比深槽刻蚀，激光划片等等。

    微镜反射面直径大约为1毫米。微镜通过微镜臂与框架连接，微镜以微镜臂为旋转轴的最大转角(横向投影角)为43度。框架通过框架臂与硅基板连接。框架以框架臂为旋转轴的最大转角(纵向投影角)为24度。微镜系统的质量，质量分布以及转动轴的刚度决定了MEMS微镜的共振频率，最终决定了扫描所得图像的分辨率。

    二维扫描器芯片尺寸为4.65mm *7.55mm。整个MEMS芯片与小型磁铁一起封装在MEMS模组里。磁铁提供的磁场方向与MEMS的双轴都成45角度。单一驱动线圈坐落在框架上，接受外来双频率复合驱动信号，在磁场中产生力矩，导致微镜作二维转动。一个频率相同于MEMS微镜共振频率的正弦信号用来驱动微镜的快速横向扫描，另一个频率与帧频相同的锯齿波信号用来驱动微镜的慢速纵向扫描。压阻感测机制为MEMS驱动电路提供反馈信号(确定微镜的位置和运动)。

    MEMS微镜的优点在于体积小，重量轻，性能稳定，重复性好，功耗小。

    MEMS 驱动

    MEMS驱动电路在闭环控制下为MEMS线圈提供一个驱动信号。信号包含一个MEMS的共振频率分量(例如27kHz)和帧频信号分量(例如60Hz)。MEMS驱动电路通过接受MEMS的反馈信号调节驱动信号以保持微镜的衡幅共振运动。

    两维图像是通过微镜来回扫描激光束而产生的。横向用微镜系统的共振频率信号驱动微镜，所需的功耗极小。双向图像扫描减少视频的消隐间隙，最大化激光效率。同一激光输出功率的情况下，投影仪的流明度会有所提高。

    纵向扫描通常是标准的锯齿波形。图像从上到下匀速扫描每帧结束后迅速回到顶部重新开始。此过程同样是在闭环控制下进行以保持平滑和线性的轨迹。锯齿波频率一般在50-60Hz左右，在低分辨率情况下可以相对提高。

    微激光模组

    激光显示技术是以红、绿、蓝，三基色(RGB)连续可见波激光为光源的显示技术，最真实地再现客观世界丰富、艳丽的色彩，提供更具震撼的表现力。激光的优点是色域空间广，色彩丰富，色饱和度高，对比度高，因此激光显示被称为“人类视觉史上的革命”，是未来显示领域竞争的焦点。

    色域是指一台显示设备能够显示出的颜色的范围。色域覆盖率是可以达到人眼所能识别色彩空间的百分比数。在显示设备上这个百分比越高越好,越高说明该设备显示的颜色越多。激光光源的色域高于90%，而液晶(LED)的色域是27%，等离子(PDP)的色域是32%。

    色彩数是能显示的颜色的个数。色彩越多越能显示复杂的图像，画面的层次也越丰富。目前最高的为1677万色(24位真彩)。激光的色彩就具有24位真彩。

    色饱和度表示光线的彩色深浅度或鲜艳度，取决于彩色中的白色光含量，白光含量越高，即彩色光含量就越低，色彩饱和度即越低。其数值为百分比，介于0 - 100%之间。当这个值为0的时候。则是黑白灰等无色色彩，当色彩的饱和度低时，就会发白, 而纯彩色光的饱和度则为100%。激光的色饱和度很高。

    对比度是指投影图像最亮和最暗之间的区域之间的比率，比值越大，从黑到白的渐变层次就越多，从而色彩表现越丰富，图像越清晰醒目，色彩也越鲜明艳丽;而对比度小，则会让整个画面都灰蒙蒙的。激光的对比度可高达80000：1。

    激光波长的选择基于两个考虑。一是人眼对波长的明视反应。这个反应通常是高斯曲线形状，峰值在绿光波长上，红光及蓝光波长上略低些。形成白光所需的红光，蓝光的功率随波长的变化而迅速变化。例如红光波长从650nm变到635nm,人眼的明视反应增加一倍。所以红光激光管的功率减少一半依然可以达到同样所需的明视反应，使得系统更加低功耗。同样的道理，蓝色激光管的频率应该尽量选择长波长。目前市面上蓝激光管波长在440-445nm之间。今后应该考虑选择即将上市的460-470nm波长的蓝激光管。

    第二个考虑是色域。因为明视反应在绿光波长上达到峰值，以绿光波长的选择达到最好的颜色展示为准。530nm的绿光就是不错的选择，可以最大程度地优化色域。

    全普光电采用波长为630微米的红光激光管, 波长为530微米的绿光激光管和波长为450微米的蓝光激光管。激光管功耗都在毫瓦级。

    RGB微激光管发出的三色激光束通过棱镜系统获取3%的光能量(下图中粗箭头光束)作为光控制系统的反馈信号，让其余97%的光能量透射或反射至一处，三束光会合形成一束白光或一束红光，或一束绿光或一束蓝光。三色激光管及相关的光学系统一起被封装在激光模组中。

    激光驱动

    直接调制激光的能力是系统设计的核心。激光驱动与传统的CRT驱动有很多不同之处。首先，CRT扫描中，横向线从左边开始扫描到右边，然后飞快地返回左边进行下一条线的扫描。MEMS激光显示系统中，利用现代先进的电子电路技术，奇数行的扫描可以从左到右，偶数行的扫描可以从右到左。其次，横扫描线上像素点位置所需的时序变化也不相同。MEMS微镜的运动在起振和转向时都应有加(减)速度，但是由于微镜的惯性，微镜在两极端处反而速度减慢，造成恒定像素时钟发出的信号在端点处聚积在一起。不修正的话，两端图像会变形变亮。解决方案之一是产生一个虚拟像素集。在扫描线的中间微镜速度最高，每个虚拟视频时钟对应一个像素点。在扫描线的两端，每3-5个虚拟视频时钟周期对应于一个像素点。这样使得扫描线上像素点分布均匀。

    控制每个高速激光像素，需要电路能够迅速开启关闭像素及高层次的接口，资源和功能块。由于激光的高电容高电感负载，关闭激光像素具有一定的挑战性。用美国美信的特有像素关闭协助功能块，像素下降沿速可达1ns。另外，一个三通道DAC运行在250MHz保证了视频的高清分辨率。

    LCD，DLP等背投技术在夜间会因为背光泄露而产生阴影和幽灵图像。MEMS微激光显示不会有类似的问题，因为它是前光照射技术。激光束是一个像素点一个像素点加上去的，大部分图像显示时激光管不是百分之百地开启。全黑图像时激光管可以完全关闭，功耗只有80mW。MAX3601中的乘法DAC可以安全可靠地将光强度从黑夜的1流明调制到明媚阳光下的30流明。

    激光的颜色受到连续监控以确保在各种温度下颜色的一致性，并确保安全的激光条件。也采用颜色传感器在白天，阴影，夜间条件下进行亮度补偿。

    图像处理

    视频处理器可以接受RGB或YUV输入。使用视频缓冲区允许无伪扫描转换的视频输入。伽马校正和色彩空间转换的应用使输入颜色准确的映射到宽广的激光色域上。缩放引擎可供转换分辨率较低的视频内容。

    一个独有的虚拟像素合成(Virtual Pixel Synthesis，VPS)引擎使用一个高分辨率插值输入将像素点映射到正弦水平轨迹上。VPS是电子电路功能取代复杂光学功能最好的展示。它非常有效地将输入像素映射到高分辨率的虚拟坐标网格上。除了以高像素精度将视频信息定位到正弦扫描上，VPS引擎还能优化图像质量。VPS引擎通过调整控制显示器的整体亮度图中的系数来达到亮度均匀性。

    光学畸变，包括梯形、平行四边形、和某些类型的枕形畸变可以采用VPS引擎调整像素点位置来弥补。VPS引擎还允许每个颜色像素位置的独立调整。即使激光模组组装过程中三基色激光束没有完全对齐，红绿蓝色像素位置可通过电路独立调整使得视频图像完美对准。这个功能还可以用来修正MEMS激光显示在大型光学系统中的色像差。

    数字视频到激光驱动的映射由自适应激光驱动器(Adaptive Laser Driver, ALD)来完成。 ALD是一个利用各激光器的光反馈，积极补偿激光特性随温度及老化变化的闭环系统。这确保了最佳的亮度，颜色显示和灰度性能。

    MEMS激光模组

    结合激光模组和MEMS微镜模组所形成的MEMS激光模组的尺寸与一元人民币相当。厚度6.2mm，重量仅10g。

    全普光电现有三款产品：激光智能控制器，微型投影仪，和MEMS激光投影手机。

    激光智能控制器是虚拟键盘, 线飞鼠, 3D 动作捕捉,激光指示器4合1的便携产品，是一个即插即用的微型接收器，兼容USB1.1和USB2.0;激光控制器外形时尚，飞鼠+激光键盘，可持续工作两小时;设计感强，线体流畅;重量适中，玩体感游戏时更有感觉。手握激光鼠标，拥有时尚科技。

    微型投影仪是一个装在口袋的私人影院。采用最新的MEMS微激光投影技术，这款小体积便携投影仪使得随时随地的大屏幕显示成为现实。这款微型投影仪支持1080高清画质;亮度40流明;不插电可运作3-4小时，配上移动电源能全天运作;光源寿命2万小时;激光成像，无需对焦，对比度80000：1。最佳投影距离0.3m-3m,投影尺寸：10-200寸;11.5mm的轻薄机身;自带安卓4.4.2版，内置内存32G，蓝牙4.0，WIFI2.5G/5G(支持WIFI热点，WIFI显示)，喇叭功率1W。

    微型投影仪一机制霸：办公投影，家庭影院，户外商演，三大场景!

    最新出产的MEMS激光投影手机是手机+会议室+游戏室+娱乐室+家庭影院+展览厅。这款激光投影手机将MEMS微激光投影技术优势与安卓手机系统完美地结合起来，承载了多项全普公司专利技术和发明成果，成为新一代时尚新潮的投影手机。

    整机尺寸仅有148×70×11mm。手机具有像素高、功耗低、功能强大、结构简单、色彩范围广，该机使用了目前最好的显示屏，分辨率达1080P,其色彩还原度达95%，与其它产品相比，色彩还原度高出同类产品的25%以上，从而使得手机分辨率更高，画面更清晰。同时该手机也是一部拍照手机，前置摄像头达500万像素，后置则达1300万像素。

    投影部分，采用了世界最先进的MEMS微激光技术。亮度：35流明，对比度：80000:1，分辨率：1920*720，投影尺寸：200寸(视环境而定);投影尺寸比例：16:9;激光成像，无需对焦;可投影文件格式：办公文档(ppt,pdf,Word,Excel),视频(mp4，3gp，mov，mkv，avi，flv，mpeg)，图片(jpg,bmp,gif,png)。

    全普光电的MEMS微激光投影技术效率高、体积小、寿命长、可靠性高、图像色彩范围广、对比度大、分辨率高，无需对焦，有着极其广泛的应用前景。下面介绍的是全普光电正在研发的产品及不久将来的产品，技术方案构想。

    超广角投影

    将MEMS激光投影技术与传统机顶盒或云终端机顶盒相结合，采用先进的光学系统对MEMS激光投影出来的图像进行修正，达到超广角/超短距离投影的效果。由于投影距离短，投影图像流明度会大大提高。加上图像色彩鲜艳，画质清晰，高色彩饱和度，高对比度，高分辨率，此应用可替代目前市场上的大屏电视机。无需昂贵的显示屏，只要一只机顶盒及一堵白墙，更优选地配置蓝牙喇叭，数字直播，视频点播，时移回看，互动游戏，家庭影院，家庭电子商务随手可得。

    口袋PC

    配置强大的CPU，重整结合现有的虚拟键盘技术与MEMS激光投影手机技术，一台口袋PC就诞生了。它是一台便携式计算机，又是一台手机，更是一台投影仪。底座既是充电器也是PC的支架，只要一张桌子和一堵白墙，随时随地可办公，可分享，可演示，可游戏，可影视。小巧玲珑，携带方便，是商务娱乐必备品。

    智能眼镜

    这是一副看似普通的眼镜。可以是近视眼镜，也可以是老花眼镜，随时随地可调。镜框上装有像手机一样的独立操作系统，由用户安装软件、游戏等程序，可通过语音或动作操控完成添加日程、地图导航、与好友互动、拍摄照片和视频、视频通话等功能，通过移动通讯网络来实现无线网络接入。是显示世界和虚拟世界完美结合的电子产品。

    智能手环

    可穿戴智能手环进行睡眠，心率，血压，呼吸频率，皮肤湿度/温度，运动量，卡路里监测，健康预警，及周围环境如大气压强，环境湿度/温度报告等不仅是现代健康生活的需求，更是了解自己，挑战自己，追求幸福的象征。内置MEMS激光投影功能的智能手环可以让你随时随地观看自己的体征参数，无需智能手机，无需下载APP。内置摄像头可以捕捉手势，让你轻松操作智能手环系统。

    转播到腾讯微博

    要让人产生身临其境的裸眼3D虚拟现实观看感，必须要有足够多的影像通道。按照现有计算机数字化处理技术，多通道影像信号的获取及保存(在一个或多个影像文件中)已不是难事。关键在于把众多的影响信号还原显示出来以达到与拍摄时相似的效果。采用先进的MEMS激光投影显示技术，让多台投影仪在多方位投影，并通过计算机影像处理系统，在不同的位置产生不同的投影图像，营造一种奇幻动感的交互体验，让你进入一种虚实融合、亦真亦幻的奇妙世界。

    室外广告牌

    在科学技术迅猛发展的现代社会，户外广告也引用了不少新材料、新技术、新设备，并成为美化城市的一种艺术品，是城市经济发达程度的标志之一。顶尖的广告创意、绝佳的地理位置、超大的广告尺寸被奉为经典户外广告的制胜关键。

    目前大型广告牌有三种。一是高速路旁的固定静止式广告牌，主要以射灯作照明装备。广告画面制作安装需要人力物力及财力。一旦定好广告内容及展示时间段，同一广告就24小时一成不变，信息量小，广告效率极差。二是许多商务楼宇外墙上的大型液晶显示屏。信息量大，有动态感，但前期实体大显示屏投资可观。第三种是户外广告装置中较昂贵的三面翻。这种装置带有三面棱柱，广告画面内容使用喷绘、电脑写真或户外彩色即时贴等材质。当这些棱柱转动时，可组成三副不同的广告画面。

    全普光电发明的MEMS激光显示广告牌不需实体液晶显示屏，只要一堵白“墙”。投影仪安装在广告牌的顶部中央，投射口向下，整体防水。可以正投，可以背投。无线连接，广告内容更换便捷。不同时段，不同广告，广告信息量大，且可有的放矢。画面清晰度高，可视范围广，动感性强。减少因大型喷绘造成的环境污染，让生活环境更加安全。

    转播到腾讯微博

    全普光电的激光模组可用于最新一代照明装备。激光光源灯是一天然的低眩光和低光污染照明源。激光光源灯的颜色平衡很容易实现。激光灯发出的光束的形式和投射方向也可以根据不同的条件和要求进行调整，从而提供不同照明方式和进一步改善灯光在不同条件中应用。

    例如，当公路照明会产生光污染对附近居民造成影响时，激光灯可被调节呈现黄色以减小光污染。又如节庆日时激光灯的颜色及光强可调整变化以表达喜庆气氛。再如突发事件时，激光打可发出特定的颜色及闪光模式以发出警告。控制器可依据时钟信号控制激光灯开和关的时间，例如，在晚上7点开启激光灯，在早上6点关闭激光灯。

    由于激光电源的高能率、低功耗，一小块太阳能电池板和/或一微型风能发电装置配备一蓄电池即可为激光路灯提供不间断电源。这一特征不仅节能，还无需远程电源及控制布线，为偏远地区的照明设施建设及运作提供了一省时、省料、省工、节能的解决方案。而且，激光光源灯可靠且持久，能进一步降低使用和维修成本。配备运作程序储存及无线通讯装置，激光路灯系统可达到无线操控。

    与现有光源(钨丝灯，卤素灯，HID灯，LED灯)相比，激光车灯将电能转化成光能的效率显著提高。此外，由于激光具有高度时间和空间相关性，激光前车灯的使用可以减少眩光。眩光是干扰驾驶员视物的一主因，是夜间驾驶的重大安全隐患。激光前车灯在各种使用环境下可靠耐用并具有较长的使用寿命。

    全普光电激光模组做成的激光前车灯可由汽车控制器控制所发光束的颜色及光强。激光车灯的照射方向可以响应于汽车控制器的指令信号(低光灯，高光灯，转弯)而改变。

    例如，黑暗中一个物体被蓝光照射时通常会产生一更强烈更清晰的反射。在夜间驾驶时，调接车前灯中激光光源组件产生具有更多蓝色光的组合激光束。另一方面，在夜间行车时，一个主要的安全隐患是迎面而来车辆的车灯产生的眩光。由于黄光眩光较小，当开车接近迎面而来的车辆，紧跟前方同方向车辆，或有雾时，车前灯中调接激光光源组件以产生更多的红色光和绿色光以使组合激光束呈现黄色。一些专用车辆，如警车，救护车，消防车，公路维护车，紧急救援车，冰淇淋贩卖车等，经常使用特殊的颜色灯或闪光灯提醒附近的其他车辆或引起人们的注意。
