分布式图像拼接控制器应用分析

分布式图像拼接控制器主要应用场合案例分析
来源:投影时代 更新日期:2014-04-18 作者:佚名
内容导航:  分页浏览 | 全文浏览

分布式图像拼接控制器主要应用场合案例分析

    在高度信息化网络化的发展环境中,分布式拼控系统的高稳定性、分布架构、网络传输、多模式互动等特点在诸多行业应用中有着明显的优势。在此,我们通过几个实例进行简要分析说明:

    政府、公共服务行业

    政府和公共服务行业是使用大屏幕系统比较早的行业,也是对信息可视化最重视和最优先发展的行业。经过多年的建设,屏幕的分辨率不断提高,屏幕种类和接入信号种类也相应增加。有些单位在一个大厦应用了多套大屏幕系统,或者由原有的一套大屏系统要求扩容为多套大屏系统联合应用。

    分布式系统的高稳定性和分布架构更加适合该行业的7×24小时的工作环境,大大降低和分散了原来集中式控制系统的潜在风险。同时分散架构更容易统一管理或分区管理多套大屏幕系统,可以方便的扩容原有大屏幕系统。

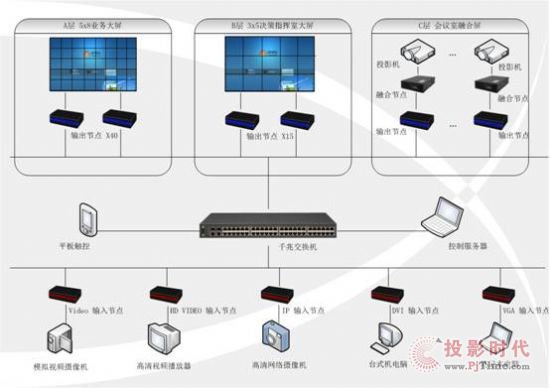

    网络化的特点可以方便的接入各种高清监控信号,更可以方便的将下属子单位的业务信号接入系统,统一调度、管理决策。如公共安全领域的公安及交通指挥中心应用:如图7

分布式图象拼接控制器技术解析

    图7

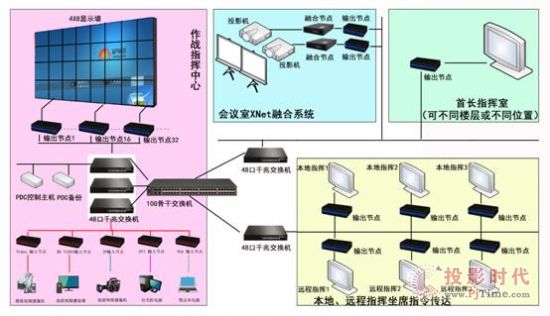

    军事行业(如图8)

    军队项目应用要求高清晰度、可视操作、高度实时和严格的权限管理,这些技术要求符合分布式的处理器固有的特点。超高清画面的显示可以更好的表现电子沙盘的内容,网络化可以更好的采集各种数据并实时显示到屏幕上,并保证了图像信息的实时性。控制权限的严格管理可以保障安全地处理各种图像、数据,符合国防建设的保密要求。

分布式图象拼接控制器技术解析

    图8

    军队是国防建设,国家安全的重要保障。在信息共享、实时沟通、多平台系统集成个方面已经成为了军事信息化发展的基本要求。在可靠性和安全性方面更是有突出的要求。随着军队信息化程度的发展,对系统的性能的先进行、网络性和安全性提出了越来越高的要求。分布式的控制系统不单要在系统应用上功能强大、技术领先。更要在安全行上提供可靠的保证。军事行业的应用是分布式系统使用中要求最严格的环境。

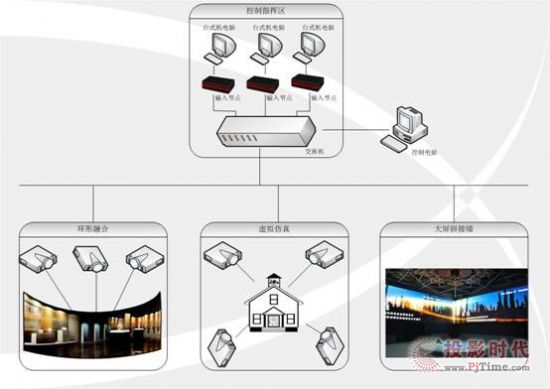

    展览展示行业(如图9)

    展览展示一般用融合系统或信息发布来表现,或兼容两种形式。展览展示通常受到场地限制,工程布线和设备放置会非常不便。而分布式的网络化布线就相对大大降低了布线难度,同时设备也只是小的交换机和终端节点,可以方便放置、任意组合。

    另外,分布式系统能够提供异形拼接、触控互动、超清画面等新颖超炫的效果,尤其能吻合展览展示行业需求。

    更重要的一点,随着信息化的普及,多媒体工具更多的在展览展示得到了应用。多媒体展示不再是整个展览展示的一个环节,而是融入到了每一个环节之中,每一个展台之中。在一个展示构成中,电视墙的多媒体放映、沙盘的虚拟仿真和环形荧幕的图形图片展示,将共存并且是同等的重要,甚至要做到联动,景随步移,贯通始终。这就需要一个强劲的中央控制与图像显示系统,而分布式系统恰恰在各个方面都能满足此要求。

分布式图象拼接控制器技术解析

    图9

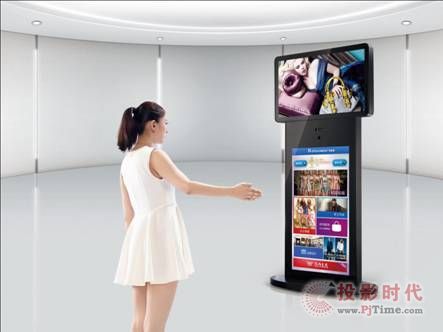

    商场、娱乐行业(如图10)

    商场娱乐行业多会使用信息发布功能。原来的信息发布系统是每个终端后面放置一台主机来播放所要显示的画面。信息发布系统采用嵌入式ARM芯片,系统性能不稳定,不利于长时间运行。相对而言,使用纯硬件FPGA架构的分布式处理器则可以轻松实现7×24小时工作。另外,信息发布系统只支持单一屏幕应用,对于多屏幕的拼接显示或者4K超清画面显示没有合适方案。分布式图像拼接系统可以利用交换机的组播功能,实现任意拷贝分发信号,在众多信息显示终端严格同步的播放多媒体信息。

分布式图象拼接控制器技术解析

    图10
