分布式图象拼接控制器技术解析

为什么使用分布式拼接控制器
来源:投影时代 更新日期:2014-04-18 作者:佚名
内容导航:  分页浏览 | 全文浏览

为什么使用分布式拼接控制器

    分布式图像拼接控制器具有众多优点。

    首先,分布式架构,组网灵活。

    分布式图像拼接控制器的组成部分:采集节点盒、交换机、显示节点盒、控制服务器及界面软体,几大部件都可以实现物理上分离布局。满足了越来越多的智能信息化大楼的综合实施及管理要求。

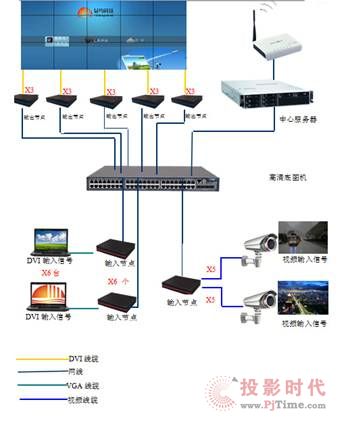

    例如,三个会议室,有一个主会场,两个分会场,都有显示大屏,位置分开,距离数百米。其中主会场采用3×8的DLP大屏,两个分会场采用两个1×3的投影融合。三个会场要求既可以分开独立应用,又可以同步会议,分享内容,如图8。这个案例,三个独立的显示墙模块,要求互相调度视频数据。三组大屏各自使用自己的交换机, 独立构建自己的现场输入输出节点结构。两个分会场交换机分别使用一根万兆光纤,经过小于 1000米布线,连接到主会场交换机。可以支持最多不超过10G的视频数据共享带宽。

分布式图象拼接控制器技术解析

    图8

    其二,网络是分布式拼接控制器的基石。如图9,如今是移动互联网时代,海量的信息通过移动互联终端(手机、PAD)进行交互。作为诞生自网络技术的分布式控制器,天生具备海量网络信息接入能力,几乎所有的信息设备都有网络接口,无论是大型主机、用户电脑、手持移动互联网终端、IP摄像头、NVR存储设备、网络管理设备,都可以方便的接入到分布式拼接平台。另外,多数分布式处理器为用户提供了包括无线预览、触屏控制、多用户接入、多区域大屏管理等多种多样的交互体验。

分布式图象拼接控制器技术解析

    图9

    其三,图像数据的网络化带来了众多实惠。

    网线代替了VGA、DVI、视频屏蔽线,施工、费用、抗射频干扰、稳定性、轻量维护……,优点多多。

    网络分布式处理器同时具备网络矩阵功能,轻松实现分布的双向信号分享能力。

    IP摄像头无需解码器,直接接入大屏显示。

    模块化结构,故障便于控制,也方便排查。

    网络化系统良好的扩展性、可维护性。

    大项目风险可控,不会出现规模困难症。

    同步回显、录播、网络抓屏、超清底图、虚拟桌面、单屏64图层、信号组播无限复制……

    其四,分布式拼接处理器可以实现高清虚拟桌面上屏。如图10

    分布式控制器的网络接口,完美地结合了虚拟桌面技术和网络发包加网络拼接显示技术。使用一台笔记本,就可以实现256个 1080p画面的显示。对于不要求动态显示的超大画面图片显示应用,分布式控制器是最优的显示方案。

分布式图象拼接控制器技术解析

    图10

    通过普通的电脑千兆网口,安装一个虚拟网络显卡驱动,则可以将电脑中的超大分辨率图像轻松送到大屏幕上,实现点到点的超清画面震撼显示。并可以灵活配置分辨率,直接与第三方高清图像数据软件对接,例如地理信息系统(GIS)、卫星定位系统(GPS)、电力监控系统(SCADA)、行车调度信号系统(SIG)等。也可显示各种矢量图形系统,如 Cadence画图、AutoCAD制图、UG/ProE制图、3Dmax等。相对传统控制器的图像采集卡的方式,基于分布式处理的高清底图软件表现出强大的灵活性、稳定性和经济性。

    其五,分布式拼接处理器支持多模式图像预览功能,如图11。

    传统大屏控制器通常不具备节点信息预览回显功能,用户在信号列表里面只看到一列数字符号和框图,不能直观地观察到希望上屏显示的实时内容。

分布式图象拼接控制器技术解析

    图11

    对于一些重要应用场合,需要预先知道信号内容,才能发布到会议大厅的大屏幕上。已经多次发生过把错误的、不合适的视频信号发布到公开场合大屏幕进行显示的事故。这与传统处理器缺乏预览控制能力,有着直接关联。

    一般分布式处理器可支持多种模式的信号预览回显:

    A:使用硬件节点,可以在一个单屏上实时回显任意一路或者多路组合的信号内容。

    B:使用软件预览,可以在PC、无线平板、智能手机上回显任意一路或者多路组合的信号内容。支持多用户分权限预览,支持Web 模式广域网信号预览。

    C:使用自采集双码流节点,在信号采集端,用户可以硬件实时回显任意一路或者多路组合的信号内容。

    其六,分布式意味着高稳定性,高可靠度    如图12

分布式图象拼接控制器技术解析

    图12

    硬件分布式拼接处理器意味着稳定可靠。纯硬件 FPGA核心,无CPU,无操作系统;

    模块化功能设计,算法复杂度与载荷分布均衡;

    全铝外壳设计,5V供电,低功耗,可靠散热,工业化结构设计,长久保固;

    即插即用,自动识别,主动侦错,维护简便。
