三、应用一：机车内

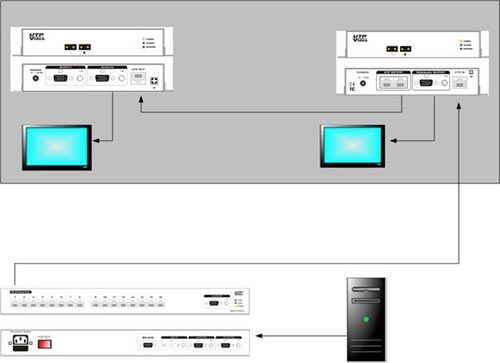

（一）原理图

    播放机输出1路VGA信号和一路音频信号，通过VGA线缆和音频线连接到发射器UTP816AT的信号输入端口上，UTP816AT提供三组VGA信号加音频信号的本地输出，可以用来扩容时级联使用，也可以接本地的监听监视显示音频设备。

    UTP816AT提供16路RJ45输出。发射器先将输入的1组VGA视频+音频复制成19份，其中3份用来提供给本地的输出，16份提供给RJ45输出。这16份RJ45输出的信号经过了编码和转换处理，在保持原有信号特征的情况下增加抗干扰性和抗衰减的功能。发射器和中继器、接收器之间的连接线缆为非屏蔽超5类网线UTP Cat 5e。

    每一个车厢安装一个中继器UTP801AR2T和一个接收器UTP801AT/R，中继器接收到信号后将信号复制三份，其中一份转换成为VGA信号和音频信号提供给当地，2份通过滤波处理后，经过RJ45接口增强发射出去。接收器接收到中继器发射来的信号经过滤波处理后转换成显示终端能够识别的VGA信号和音频信号，同时复制成2份备用。
