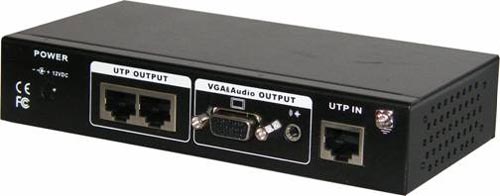

外观图：

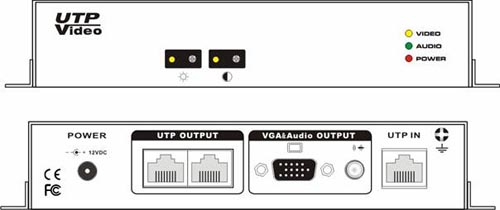

面板接口示意图：
功能情况：
●1组VGA视频+音频编码信号RJ45接口输入；
●1组路VGA视频+音频输出；2组VGA视频+音频编码信号RJ45接口输出
●驱动功能，最远支持150米；
●亮度、对比度调节；
●R G B 三颜色自动组配，不偏色
●支持12V DC ；
●搭配安装固定支架；
●超强的防雷、防静电、防浪涌功能，需要接地；
●超强的抗干扰功能；
●防震功能；
性能参数：
|
功能 |
接收信号数 |
1路 |
|
分配发射信号数 |
2路 | |
|
传输距离 |
300米（最大） | |
|
级联数 |
3（最大） | |
|
电源部分 |
供电方式 |
电源适配器供电 |
|
适应电压范围 |
12V DC | |
|
功耗 |
<4W | |
|
视频传输性能 及接口部分 |
视频信号输出接口 |
母制15针VGA座 |
|
传输视频信号输出口 |
RJ45 | |
|
传输视频信号输入口 |
RJ45 | |
|
视频信号处理带宽 |
>350MHz(-3db) | |
|
同步信号带宽 |
1k-200kHz | |
|
音频参数 |
接口 |
3.5mm立体声音频插座 |
|
带宽 |
10Hz-20KHZ | |
|
旋钮调节 |
亮度 |
明暗调节 |
|
对比度 |
清晰度调节 | |
|
LED指示灯 （从上至下） |
信号灯 |
绿色 |
|
数据灯 |
黄色 | |
|
电源灯 |
红色 | |
|
防护 |
防浪涌 |
1KV 执行标准：IEC61000-4-5 |
|
整机静电防护 |
1a 接触放电 3级 1b 空气放电 3级 执行标准：IEC61000-4-2 | |
|
可靠性 |
平均故障间隔时间(MTBF) |
>5000小时 |
|
机体属性 |
尺寸(长×宽×高) |
160mm×90mm×32 mm（含接口长度） |
|
材料 |
铁质材料 | |
|
颜色 |
黑色 | |
|
重量 |
430g | |
|
操作环境 |
工作温度 |
0-55℃ |
|
存储温度 |
-20-80℃ | |
|
湿度 |
0-95% （无凝结） | |
|
包装 |
包装 |
纸盒 |
|
包装盒体积 |
285mm×192mm×72mm |
