投影时代大屏盛典：图形处理器精品推荐

市场简述

    在大屏幕拼接项目中，显示墙控制器起着至关重要的作用。它将各独立的显示单元在逻辑上拼接成一个完整的显示屏，肩负着接收、处理复杂繁多的输入信号，并最终将信号以各种不同的组合方式输出至大屏的使命。使用者通过控制软件可对显示墙的所有显示实施无极缩放、任意移动、自由漫游等操作，来达到监控、演示、宣传等目的。可以说，控制器的功能与性能决定着控制室项目的成败。

    09年，国内显示墙控制器行业获得了长足的发展。面对多种应用领域、不同显示终端、不同客户需求和不同架构体系的产品层出不穷。

    高端市场上，显示墙控制器定位于超级计算机图形工作站的开发，它集中于对操作系统、图形处理能力、RGB处理能力、视频处理能力进行再开发，涉及到对网络服务器功能的发掘、流媒体处理服务器等信息处理技术的综合应用等。高端市场对拼接控制器要求极为严格，巨大的总线吞吐能力、数据处理计算能力、绘图能力，设备的稳定性和应用程序的承载能力都是重要的技术突破点。

    中低端市场，对处理器的能力要求并不高，有时候甚至内置在显示单元内的建议画面处理功能也能满足客户需求。这一市场的产品以架构低成本化为特点，甚至采用纯软件产品满足低计算量、低工程复杂程度的客户的应用需求。

    在行业应用上，安防指挥调度和虚拟仿真边缘融合依然是拼接处理器高端市场的代表、这一市场日益表现出对海量数据量的高出力能力的要求，更多的数字化全高清信号成为处理器重要的负担。同时，功能应用软件方面的设计开发和兼容能力则决定了每项工程的“不同之处”，是工程成败的关键，也成为企业崭新的利润点。此外，数字告示行业对大屏幕工程和异型拼接的使用，也在成为处理器行业的一个新型市场，这一市场往往对产品的性能要求不高，更寻求产品的经济性。

    在不同架构上，软件、DSP、FPGA、插卡式windows平台系统等不同技术路线的产品依然满足着不同市场的需求。例如软件产品虽然功能、性能并不出众，但是成本低廉，部署方面，对于纯视频系统足以应对客户的需求。而FPGA产品虽然性能优秀，带宽资源巨大，但是开发难度高、开发周期长，只能成为非常专业的领头羊企业的选择。

    与国际巨头比较，09年国内处理器行业技术和产品进步显著，在大多数场合应用中，国内产品均可以与国外产品一较高下。甚至，在高端市场，国内产业也初步获得了产业对抗的资格，不再存在以往市场和技术一边倒的格局。09年，国内显示墙控制器产业表现出全面开花，产业更加成熟的良好发展态势。

    为表彰对图像控制器行业有突出贡献的品牌，鼓励产品创新，共同推动大屏幕视听产业的良性健康发展。投影时代在此举办了“2009——2010年度投影时代大屏盛典”遴选活动活动，该项活动涵盖投影屏幕、电子白板、拼接墙显示单元、图形处理器、LED显示屏、信号处理（矩阵接口和中控系统）、视频会议、会议系统、商务显示器、数字告示系统等产品产业线。图像控制器产品上设置了创新产品、优秀企业、优秀案例和集成商等数项大奖。

    在此，我们特向用户介绍数款对行业有影响力的图像控制器产品：

VATION PRO多屏图像处理器

    VATION PRO巨洋多屏图像处理器系列具备出色的图像控制及色彩表现能力，在稳定性方面尤为特出，为控制室显示墙解决方案提供全面保障。

产品详细规格表：

VATION PRO3000系列技术指标
中央处理器	Intel
	高性能的533MHz/800MHz/1066MHz系统总线
	64KB-256KB Ll 一级缓存
	512KB-2MB L2 二级缓存
内部存储器	128-bit内存控制和数据通道
	1G/2GB的DDR SDRAM（PC-3200）
	ECC内存结构
磁盘驱动器	硬盘驱动器：一个可拆卸160GB硬盘，支持SATA II
	光盘驱动器：DVD-ROM；(CD-RW或DVD-RW可选)
扩展插槽	2个PCI-E（可以最多8路视频叠加） 2个PCI扩展槽
以太网接口	1路10/100/1000BASE-T（RJ45）
外围设备	1个RS232C（DB9）串行端口
	2个USB接口
	键盘：标准104键盘（PS/2）接口
	鼠标：2键或3键（PS/2）接口
图形	2-8路输出（HD15/DVI-I）
	输出分辨率640*480-1600*1200
	色深：8Bit、16Bit、32Bit
video输入	4-8路全制式复合视频输入
	支持NTSC/PAL/SECAM
RGB输入	2路/卡（HD15/DVI-I）
	支持640*480-1600*1200分辨率
电源	服务器电源
	电源电压：100-125V AC 200-240-V AC
	电源频率：50HZ-60HZ
	电源功率：最大500W
工作环境	2个散热风扇
	工作温度：0-40℃（32-104华氏度）
	湿度：20％-80％不冷凝
尺寸和重量	宽度：432mm
	高度：175mm
	深度：530mm
	重量：小于或等于30KG
操作系统	Windows XP Professional
处理器应用软件	大屏幕控制系统：VATION Ware V6.0
	远程访问软件：VATION Link网络新干线可选

VATION PRO多屏图像处理器产品特点及优势：

    加速色彩表现

    独有高速视频采集模块TM，具备强大的图像加速处理能力，并应用巨洋独有图像处理技术，轻松实现图像信息的预先读取、补偿及加速功能，支持1080P HD高清视频。 稳定24×7工作能力

    整个系统具备热插拔冗余电源，并能够从内部对系统关键部件和系统运行参数进行实时监控，为长期24×7工作提供高稳定保障。 超强系统兼容性

    跨平台显示能力、支持各种应用画面同时显示及可接入Windows/Unix/Linux网络，具备超强系统兼容性，应用范围更广，实用性更强。

    16路视频叠加技术特点及优势：

    国内唯一自主研发的可以实现了最多16路视频信号在1-8个显示墙中任意漫游叠加显示。

    现有的国内视频叠加技术，都只能支持8路视频叠加，如实现16路叠加效果需从国外引进高新设备。因此，会增加高额的成本。而巨洋的16路叠加技术的多屏图像处理器，在成本上与国内其他厂商的8路视频叠加技术的处理器价格相比基本持平。同样的价格实现更多超值的功能和效果是此技术的一大优势（8个单元以内）。

    独有的高速视频采集模块技术，支持DirectX硬件加速和64bit操作系统，可根据客户需要进行设备的扩展。降低CPU占用，满负荷CPU占用率仅为16%. 巨洋为客户提供整套的产品解决方案中，所有的产品都是自主研发和生产，图像处理器是其中的核心部分。巨洋自主研发的技术及产品可以确保整体解决方案拥有更出色兼容能力（稳定表现能力）。

    巨洋16路视频叠加处理器可实现本地播放1080P高清，色彩表现力更强，技术手段更先进。作为系统的中枢，巨洋16路视频叠加处理器的使用范围更加广泛，选择性更多，为客户带来便捷的多路信号整合和智能的图像集中操控。

    它的推出填补了国内高性能处理器领域的空白，它以同样的价位，为用户提供了最全面，兼容性、智能性更强的产品技术，使其性能及性价比远远高于同行业其他多屏图像处理器产品技术。

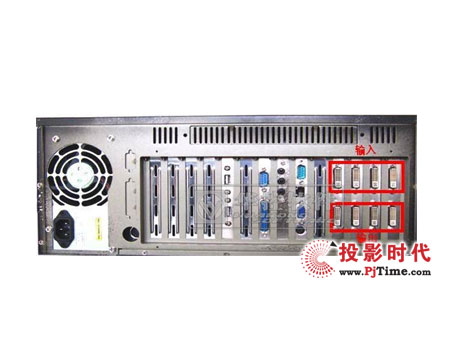

产品图片：

威创Digicom Ark1200系列多屏处理器

VTRON Digicom Ark1200系列多屏处理器

　　Digicom. Ark1200系列多屏处理器是VTRON公司全新推出的，显示速度最快的多屏图像处理器；其震撼业界的VTRON独创160G/s多屏处理器高速宽带总线及全交叉调度架构高速数据传输技术，从根本上保证了Digicom Ark1200系列多屏处理器的显示速度，结合热冗余电源、可在线修复式模块化硬件结构等多项创新技术，Digicom Ark1200系列多屏处理器具有完全实时的信号图像显示功能、出色的图像显示效果和极高的稳定性能，适用于控制室、指挥中心、运维中心、数据中心、会议室……等综合应用环境。

特点与优势：

    单一逻辑桌面

　　Digicom Ark1200系列多屏处理器采用开放式模块化架构，可以将所有图像通道输出的画面拼接成一个超高分辨率无缝单一逻辑屏，活动视频号、RGB信号、IP视频信号和来自网络的计算机画面等，各类图 /文信息均可在此超高分辨率逻辑桌面上以开窗的方式在任意位置、任意大小显示。

　　创新 160G/s宽带总线

　　VTRON公司以用户需求出发，创新技术研发着手，自主研发出应用于拼接系统的巨量数据传输芯片技术，全新推出 VTRON独创的 160G/s多屏处理器高速宽带总线，彻底根除了困扰业界的，因多屏处理器数据总线带宽低下引起的拼接系统显示速度慢且不稳定的瓶颈，使得 Digicom Ark1200系列多屏处理器具有无以伦比的显示速度。

　　全交叉调度架构高速数据传输技术

　　Digicom Ark1200系列多屏处理器采用全交叉调度架构高速数据传输技术，底层数据传输由 VTRON独创的数据调度芯片技术控制，为每路信号动态设置点对点的专线数据通道，每路 RGB、视频、网络等图像信号独享各自的专用通道进行传输、保证包括RGB信号的所有信号图像的完全实时显示，RGB信号显示速度达到30帧/秒。

　　图像色彩艳丽，画面质量极佳

　　Digicom Ark1200系列多屏处理器通过VTRON独有的画面锐利技术（ISV）和精确的前置预测式动态补偿去隔行处理技术，使复合视频信号图像有卓越的表现，画面细腻锐利、图像通透明亮、清晰流畅、色彩丰满亮丽。

　　极高的稳定性和可靠性

　　Digicom Ark1200系列多屏处理器采用模块化硬件结构设计，系统电源、风扇、 RGB信号采集卡、视频信号采集卡、 IP视频采集卡、图形输出卡、系统控制板等模块均支持带电热插拔，任一模块的故障或异常均不会影响整个系统的正常运行。系统具有业务自动恢复功能，用户可以在系统运行的情况下直接更换信号采集卡、图形输出卡等，并能自动恢复换卡前的信号窗口正常显示。另外，系统对进风口、出风口及机箱内关键点的温度进行实时监控，满足了用户对系统可靠性、稳定性的特殊要求。

　　RGB信号输入（可选）

　　支持多达 32路模拟/数字 RGB信号输入（可扩展），输入信号分辨率支持 640×480到1600×1200。所有 RGB输入信号可同时开窗实时显示（30帧/秒），RGB窗口可以在逻辑屏上任意移动放大缩小或相互叠加。

　　活动视频信号输入（可选）

　　支持多达 32路复合视频/S-Video视频信号输入（可扩展）；支持 NTSC/PAL和 SECAM制式。所有视频输入信号可同时开窗显示，每个视频窗口都可以在逻辑屏上任意移动、放大缩小或相互叠加。

　　IP视频信号输入（可选）

　　支持多达 32路 IP视频信号输入（可扩展）；支持 H.264压缩格式；支持 QCIF、CIF、HD1、D1（4CIF）等图像格式。所有 IP视频输入信号可同时开窗显示，每个 IP视频窗口都可以在逻辑屏上任意移动、放大缩小或相互叠加。

　　网络功能

　　Digicom Ark1200 多屏处理器支持 TCP/IP网络协议，可接入 Windows、Linux等网络，无须改变现有网络环境，同时支持多个 Ethernet网络连接。可通过 VTRON公司自主研发的 VLink、VLinkExpress等多种网络显示软件，实现网络上多个终端显示画面同时在高分辨率桌面上显示，显示窗口大小可根据需要任意调整。

产品指标：

中央处理器	2个Dual-Core Intel® Xeon®
内部存储器	2GB/DDR2
总线带宽	160G/s
磁盘驱动器	2个320GB硬盘
光盘驱动器	DVD-ROM
以太网接口	2个 1000M网络接口（RJ45）扩充可选
图形卡	2-32路输出；输出接口： DVI—D 连接器 输出分辨率： 1024 x 768 - 1600 x 1200 ；色深：16bpp、24bpp 、 32bpp
RGB输入	４路/卡（DVI-I） 支持 640 x 480-1600 x 1200分辨率 ，色深：24bpp
Video输入	４路/卡； CVBS（BNC）、 S-Video（ S-Video端子） 支持 NTSC、PAL和 SECAM制式
IP视频信号输入	４路/卡（RJ45） 分辨率范围：QCIF、 CIF、 HD1、D1（4CIF） 视频压缩格式：H.264 信号格式：PAL、 NTSC
电源
电源规格	2+1热冗余电源，支持热插拔
输入电压	100-240VAC
电源频率	50/60Hz
额定功率	600W
工作环境
风扇	4个独立热插拔散热风扇
工作温度	0℃-40℃
工作湿度	20%-80%(不冷凝)
重量（净重）	≤60Kg
尺寸	（W xH xD） 482.6mm×488mm×600mm
操作系统	Windows XP
处理器应用软件	大屏幕控制软件： VWAS（另购） 远程访问控制软件：VLinkExpress网络直通车（可选）

ATER爱特第三代AGC系列图像拼接器

    ATER爱特第三代AGC系列图像拼接器基于原有自定义的高性能纯硬件嵌入式构架体系的基础上，融入聚焦放大及视频倍线优化功能，更加完美实现图像在显示系统中的拼接、分割、融合、漫游、叠加，同时为满足用户多方面特殊需求提供了解决方案。

    聚焦放大功能，用户可以选择图像中的任意细节进行高速的捕捉和放大，特别适用于移动图像的浏览和抓取，图像内部的局部定位和变焦处理功能，便于突显要引起注意的特定区域。

    视频倍线优化，采用了世界上最优秀的视频信号优化解决方案，同时内部分配足够资源对输入信号进行运动补偿、数字降躁等一系列复杂处理，保证对所有视频实时处理，以及画面流畅。

    第三代AGC图像拼接器强大的图像处理功能，成为指挥调度、监控系统的首选佳品！

产品简介：

    ATER AGC 系列拼接控制器可以在多个高分辨率显示设备上显示多个实时信号窗口。每个窗口均可单独进行定位、缩放至任意大小、与计算机图形叠加或与其他窗口重叠。此外，用户还可以在每幅图像内进行局部定位和变焦处理。每路输入信号都可以平稳地进行局部定位和变焦处理来突出要引起注意的特定区域，此外，还可以在屏幕上的任何位置进行缩放和定位。显示方式不受任何限制，包括分屏、画中画和叠加窗口等。

    ATER AGC 系列拼接控制器不仅图像处理能力和图像质量极为出色，还集诸多功能于一身，如基于 TCP/IP的控制、设置边框和标题、高清的背景图,居于万年历的时间触发控制、智能温度管理系统等等.

    ATER AGC 系列拼接控制器都基于自定义的高性能体系结构，更新速度更快，显示也更灵活、更可靠、更安全。全硬件设计，集视频信号采集和完美优化、实时高分辨率数字图像处理、二维高阶数字滤波等高端图像处理技术于一身，具有强大的处理能力.完美实现图像在显示系统中的拼接、分割、融合、漫游、叠加等功能，可保证在任何条件下实时显示所有输入信号，而不会丢失任何帧。

    ATER AGC 系列拼接控制器支持多种视频输入模式,包括复合视频（DVD或摄像头信号），计算机视频（电脑信VGA或DVI）等。所有输入信号源实行自动检测和识别，并自动判别输入信号的格式.能支持目前几乎所有的常见显示分辨率，支持 1080P 高清数字视频。控制器提供 RGB/DVI 输出接口，输出格式和分辨率可选。 ATER AGC 系列拼接控制器拥有多种控制方式，包括无线触摸屏、面板按键、 红外遥控、RS232 串口以及以太网远程控制。

产品特点：

·纯硬件构架

    ATER AGC 拼接控制器为纯硬件构架，无CPU、硬盘、内存等常规计算机配件。它本身不是一台计算机而是一台专业的图像处理设备，不需要操作系统支持，上电即可工作，开机时间少于5秒， 可 24x7x365 持续无故障工作。

·输入信号并行处理

    ATER AGC 拼接控制器基于自定义的高性能体系结构, 采用先进的高速数字信号多总线并行处理机制，对于输入的每一路信号输入都分配独立的处理模块和数据总线，所有模块并行工作，系统对每个通道的处理速度是固定的，处理速度与通道数的多少无关，因此可实时处理多个VIDEO、 VGA或DVI信号。可保证在任何条件下实时显示所有输入信号，而不会丢失任何帧。

·视频倍线优化处理

    ATER AGC 拼接控制器采用了世界上最优秀的视频信号优化解决方案，同时在内部分配了足够的资源对输入VIDEO 信号进行运动补偿、数字降躁等一系列复杂处理，能保证对所有视频实时处理,保证画面流畅。

·自带融合带生成功能

    ATER AGC 拼接控制器可以提供重叠的输出以支持连续屏幕上的边缘融合。

·聚焦放大功能

    ATER AGC 拼接控制器提供聚焦放大功能，用户还可以在每幅图像内进行局部定位和变焦处理。每路输入信号都可以平稳地进行局部定位和变焦处理来突出要引起注意的特定区域。图像中的每个细节可以高速的捕捉和放大，特别适合移动图像的浏览和抓取。

·灵活的组合方式

    ATER AGC 拼接控制器提供灵活的插卡扩展结构，可以根据客户工程的要求定制设备。输入卡有多种输入格式可以选择，包括VIDEO,VGA,DVI-I及DVI-D格式。输出卡提供DVI-I的输出格式，可以同时输出DVI-D信号和VGA信号, 控制卡可以选择RS232控制卡、TCP/IP控制卡.系统自动识别不同种类的卡，不需要人工干预。

·灵活多样的控制方式

    ATER AGC 拼接控制器支持红外、按键、RS232 串口、无线彩色触摸屏控制及TCP/IP控制。随机附带的窗口控制软件,提供了全面的实时控制功能,所有参数都可通过软件设置。特别是客户可以选配我们公司任意一款无线彩色触摸屏，不需要增加中控主机就可以通过无线彩色触摸屏对拼接控制器进行相关功能的控制和调用。

产品参数：

项目	参数说明
处理能力	等效处理速度： 66.56GMIPS 等效高级缓存： 4M 等效显示存储器： 128M 等效总线带宽： 256GBPS
视频输入	信号类型： VGA/RGB、VIDEO 、DVI-D 输入阻抗： 75欧姆 行频范围： 15kHz – 100kHz 场频范围： 50Hz – 120Hz 输入象素时钟： 25M－330M
视频输出	信号类型： VGA/RGB、DVI-D 输出阻抗： 75欧姆 输出分辨率： 640x480–1920x1200
控制端口	串行控制接口： RS-232，9针D插座 网络接口： RJ45(可选) 网络数据速率： 10/100Base-T 网络协议： TCP/IP，UDP 红外遥控：遥控板 面板控制：面板按钮 无线触屏控制：触摸屏（可选） 程序控制： AT-AGC控制软件
视频处理	数字采样： 24位，165M采样速率 颜色个数： 1678万色
常规其它	电源： 100-240V AC，500W 无故障运行时间： 30000小时 备份电源： 1+1 冗余备份 （可选）

大华DH-EDS2000系列图形图像工作站

    浙江大华技术股份有限公司 图形图像事业部 推出的嵌入式大屏幕控制器产品DH-EDS2000，该产品即可通可软件对大屏幕效果显示进行调节，又可通过人工手工方式对投影机的几何失真进行校正。

    产品介绍

• 几何校正

    通过融合软件控制投影机在屏幕上投影NxN点阵，然后控制数码照相机采集点阵信息，经过算法处理以后对投影机的几何失真进行校正，保证多台投影机的重叠区域画面一致。另外还可以通过手工方式对投影机的几何失真进行校正。

• 边缘融合

    该功能负责对重叠区域的图像亮度逐渐调低，使整幅画面的亮度一致。

• 多画面拼接

    用于在显示大屏的任意位置开多个显示窗口，所有窗口可任意移动、排列、叠加、无级缩放、全屏漫游；在带宽资源充足的情况下，显示的窗口数量不受限制，每一个窗口可以显示任意一路输入信号

• 边缘拼接校正

    通过软件对DLP及其它拼接单元的接缝进行校正，以保证显示画面的显示比例及视觉效果，校正由接缝引入为画面变形校高整体为观察性。

• 网络DVR解码

    通过网络连接到DVR，把DVR上的实时视频显示在大屏上，允许用户在控制软件上进行云台控制，增加、删除监视通道，设置DVR的访问参数，如IP地址、端口号以及密码等参数

• 云台控制

    通过RS485接口对连接到本设备的摄像头进行控制，包括上下左右转向、变焦、灯光控制等，支持不同的云台控制协议，允许用户在控制软件配置云台控制参数，如协议名称、通讯的参数（波特率，数据位、停止位等）允许用户控制连接到网络DVR指定协议的云台。

• 信号输出

    支持DVI/VGA信号输出，输出分辨率包括1024x768、1280x1024、1400x1050、1600x1200等，DVI/VGA信号输出自适应，用户可以通过控制软件设置信号输出的分辨率，输出刷新率大于60HZ

• VGA信号

    主要用于连接计算机输出的模拟VGA信号，支持各种标准VGA信号，最高支持实时UXGA（1600×1200）格式的信号，对所有的VGA信号自动识别水平位置，垂直位置，图像大小等参数，对于非标准的VGA信号，允许用户通过控制软件进行调整，图像采集帧率大于25帧/秒

• DVI/HDMI信号

    用于连接计算机输出的DVI信号或者高清设备输入的HDMI信号，支持DVI 1.0标准，HDMI 1.1标准，支持各种不同分辨率信号，最高支持1080p，自动识别信号的有效数据，不需要人工干预，支持对隔行扫描信号进行解交错处理，图像采集帧率大于25帧/秒

• YPbPr/RGB信号

    模拟分量信号输入，可以连接高清摄像头的输入信号(YPbPr)或者RGB矩阵过来的RGB信号（同步信号在G分量上输入），自动识别信号类型及其格式，允许用户通过控制软件调整信号的水平、垂直位置偏移以及图像大小，支持对隔行扫描信号进行解交错处理，图像采集帧率大于25帧/秒

• 模拟视频信号

    连接模拟视频，比如监控中用的摄像头，自动识别PAL/NTSC制式，允许用户调整信号的亮度、对比度等参数，自动解交错处理。

• 串口控制

    允许用户使用其它设备通过串口线与本设备进行连接，对本设备进行控制，比如切换显示模式、切换窗口、信号放大缩小等操作，用户可以通过控制软件设置串口的参数（波特率、数据位、停止位）支持串口服务器。

• 网络控制

    在普通电脑上安装本设备专用的软件，通过网络与设备连接，对本设备进行控制，除完成日常操作以外，还可以对设备的运行参数进行设置，比如设置云台控制协议、增加网络DVR设备等

• 画面轮巡

    通过控制软件设定画面轮巡参数（显示窗口、输入通道、轮巡间隔时间等），设备按照参数对窗口中显示的内容进行切换

• 系统信息

    用于在控制软件端返会设备的版本号、序列号、输入输出通道等信息

• 系统日志

    用于在控制软件端阅读系统日志，了解系统运行状态

• 系统升级

    支持通过本地USB设备、网络进行升级，支持对系统固件、开机画面、云台控制协议等单独升级

• 可维护性

    产品设计遵循系列化、标准化、模块化和兼容性的原则具有一定的自检功能，兼容现有软件系统，对现有的设施和设备不会产生影响。

Jupiter PixelNet网络化拼接处理器

Jupiter PixelNet

    PixelNet是Jupiter公司研发的专利技术，旨在将大量的、多样化的视频源连接至同样大量的、多样化的输出设备上。通过使用包交换技术，任一源信号可作为单一窗口输出至任一显示设备上，或跨屏显示到显示墙上。

    PixelNet将计算机领域复杂的高带宽网络技术应用于视频交换，但这并不是传统意义上的视频交换--这种交换完全基于数字以保证信号的完整性；这种交换基于像素以及内置的缩放引擎，任一像素块可被传递至任一显示设备的任一目的区域。

    PixelNet的优势

    PixelNet是纯数字系统，输入和输出信号根据特定设备接口的要求可数字可模拟，但是信号在PixelNet系统内部传输都是纯数字的，并可被无衰减传输至很远的距离。所有的视频处理，包括剪切、缩放、去隔行、降噪，都是在PixelNet系统内部完成的。

    PixelNet独立于任何操作系统或计算机架构，它是一个模块化的系统，这使得整个系统非常易于配置、安装、扩展及维护，并有助于节省费用。PixelNet模块由捕捉多种信号源的输入节点和驱动显示设备的输出节点组成，PixelNet交换机则用于连接输入和输出节点，它们之间采用经济的双绞线互相连接，也就是现在广泛用于百兆和千兆网络的Cat5E和Cat6类线，接口也是标准的以太网RJ45接口。通过增加更多的输入和输出节点，甚至在必要时增加交换机，PixelNet可以非常方便地得到扩展。

    PixelNet基于一项基本原则以提供灵活的显示能力，即无论尺寸大小或是否存在连通性障碍，任一源像素块都可被显示到任一目标像素块上。具体来说，就是任一信号源都可被输出到任一显示设备上，信号源的任一部分都能被当作一个独立的信号源输出，或满屏显示在某一个显示设备上，或作为一个窗口跨屏显示在显示墙上。

    PixelNet提供内部格式转换功能，VGA、DVI、SDI、HD-SDI或HD信号可被显示到任一DVI或VGA显示器或投影机上。

    PixelNet简单而强大的特性为大量增长的新应用提供了广泛的基础。

    PixelNet的应用 PixelNet在中小型配置的应用中运行良好，在包含几十个、甚至几百个输入和输出节点的大型配置中表现尤为出色。而在PixelNet之前，如果要配置100路以上的输入，你需要承担相当昂贵的模拟交换线缆。

    PixelNet通过经济的铜质电缆可将信号传输至最远100米，或利用光纤传输至更远的距离。PixelNet在色彩模式（YUV, YCrCb, RGB）、帧率（24, 25, 29.97, 30, 50, 59.94, 60 Hz）、模拟与数字、隔行与逐行扫描、各种分辨率（从QCIF到HD）之间提供信号转换，信号的纵横比可维持不变或可被调整至适应显示设备的需要。

    PixelNet是模块化的、简洁的、可扩展及容错的，它易于维护并能满足长久的发展需要，PixelNet在简化安装的同时提供了更多的灵活性、性能和发展潜力，同时减少了设计、布线、安装和维护的成本。

    PixelNet的控制 PixelNet由一台安装了PixelNet Domain Controller （PDC）软件的Windows PC控制。PDC提供了一个直观的图形用户界面，通过此界面可访问所有的信号源并通过简单的拖放操作来影响输出内容。PDC客户端可控制任何数量及类型的输入设备，也可控制独立的或作为显示墙一部分的输出节点。PDC同时也为计划自行写入控制程序或使用触摸面板的用户提供了基于命令行的网络控制协议。

配置举例

    一个小型系统可能包含12个输入节点和6个输出节点，它们和PDC一起接至独立的交换机上，用户可选择在任意时间输出任意信号源，可以是独立的信号，也可以是多窗口布局。再比如一个大系统，由100路输入和3面显示墙组成，每面显示墙包含12个投影机，加上6个独立的显示器，这样一共需要6个二级交换机和一个10G的骨干交换机。控制部分与小型配置一样，使用PDC操作，但是每面显示墙可被当作一个整体，使它易于选择输入信号进行观看、移动以及调整尺寸。

    通过PixelNet，任一显示设备能显示单一的信号源，也能以非常灵活的窗口形式显示多个信号源，还能显示信号源的一部分。组合的显示设备既能当作一个整体的大显示墙也可作为多个小的显示墙输出。
PixelNet显示能力

1:1	一对一	单个信号源显示到单个显示设备
M:1	多对一	多对一 多个信号源显示到一个显示设备
1:N	一对多	一个信号源显示到多个显示设备
M:N	多对多	显示墙显示多信号源的多个窗口

    PixelNet组件 PixelNet由输入节点、输出节点、控制器（可选）、交换机和线缆组成。输入节点捕捉视频信号并将它们转化为可被输出节点接收的通用格式，输出节点接收此格式信号并将它们转化为显示器可显示的格式。所有的PixelNet节点都通过交换机相连，交换机负责输入到输出的数据传输。
PixelNet节点平面大小约为9x6平方英寸，厚度仅为1.5英寸。输入节点一般放置在信号源附近，输出节点则放在显示设备附近。如果没有PixelNet的话，远距离的数字DVI信号传输将需要昂贵的线缆或光纤支持。

    如果需要的话，两个节点可被并排固定在标准的19英寸机架中大小为1RU的托盘上。

   交换机

    PixelNet交换机尺寸各不相同。小型配置使用24或48口的独立交换机，中型规模使用可级联交换机（48个PixelNet口和两个10G上行端口），两或三个级联交换机可级联以提供96或144个端口。超过144个端口的大型配置需要一台10G的骨干交换机，通过它系统可处理超过1,000路输入节点和1,000路输出节点。

    输入节点

    PixelNet输入节点为捕捉特殊信号而设计，目前输入节点支持以下几种格式：
    " 计算机DVI-I信号（模拟或数字）

    " 标清或高清的SDI信号

    " 高清分量（YUV）视频信号

    输入节点对每个捕捉到的画面执行以下几个关键操作：将模拟信号数字化；将隔行扫描信号转为逐行扫描信号；裁剪或缩小信号（信号源分辨率过高时）；分割信号（需要输出到多个显示设备时）；最后打包信号并将其传输至目的端。

    DVI和SDI输入节点提供回路功能，省去了配置分配器的麻烦 。DVI输入节点有一个KVM （Keyboard-Video-Mouse）功能的选项，用户可以通过此功能控制源信号计算机的键盘和鼠标输入。

    所有输入节点都有两个PixelNet端口。为保证最高性能，建议两个端口都使用，这样每个节点需占用交换机两个端口。在大型配置中，如果您愿意牺牲一些性能以减少交换机的成本，可以只使用一个端口。

    输出节点（TeamMate） PixelNet输出节点通过DVI-I输出接口生成模拟RGB和数字DVI信号。输出节点之所以加TeamMates?是因为它们具有协同工作的能力，但是TeamMates是通用的，并能在三个不同的模式下使用：

    " 作为一个solo输出端--从输入节点接收信号并将它输出到相连接的显示设备上
    " 作为一个多画面处理器--从多路输入节点接收一路或同时接收多路信号并将这些信号全部输出到相连接的显示设备上。
    " 作为多个显示墙中一个墙--接收一路或多路信号或信号的一部分并将这些信号合成为一个画面输出到其中的一个显示墙上。TeamMate也具有同步输出信号的能力，这样所有显示墙上的屏幕可互为同步以消除图像撕裂感。

    输出节点通常从相连的显示器上读取EDID（扩展显示识别数据）信息并以此决定输出的分辨率，避免了手动调整输出图像尺寸。所有标准的VESA显示格式都能被处理。

    所有的DVI输出节点都有两个PixelNet端口。对于驱动低分辨率（XGA以下）的输出设备，单个端口就可以达到很高的性能；对于驱动XGA和更高分辨率的输出设备，需要连接两个端口。使用单端口连接可以让一台交换机负荷更多的节点，但是如果要获得最好的性能，我们推荐使用双端口连接，这样每个节点将占用交换机两个端口。

    注意 PixelNet相对您的局域网而言是一个特殊的网络环境，它使用专有的通信协议，这与TCP/IP和其他通用的数据传输协议不相类似，所以必须将PixelNet与您的局域网隔离，虽然混合连接不会产生电子功能上的损害，但是高负荷的PixelNet流跟局域网内的传输数据会发生冲突。

    局限性 尽管PixelNet有很强的适应性，但是仍有如下局限性：

    " 不支持HDCP和其他数字内容保护协议
    " 如果输入节点捕获处理高分辨率信号，同时只能传输一路完全实时帧率的信号。
    " PixelNet TeamMate输出节点提供帧锁同步功能同步一个显示墙上的投影机以实现垂直同步，但演播室同步锁相在水平方面可能不太精确。
    " 由于PixelNet是基于网络的系统，同样具有网络带宽的限制。总的来说PixelNet在大多数情况下能达到30帧/秒 帧率，多数情况下60帧/秒帧率也能达到。如果对于你的应用而言，30帧/秒或60帧/秒帧率是一个关键因素，请联系Jupiter公司。

    未来扩展

    PixelNet是一个以模块化构筑的开放系统，提供特殊的功能并在通用的物理连接上使用定制的协议进行通信。相对于重新设计一个封闭的系统级产品，PixelNet能轻松扩展新功能。未来的几个月Jupiter将陆续增加新的输入和输出节点到PixelNet模块目录中，这些新模块将具有全新的功能，比如存储、回放信号，或在局域网甚至Internet上从一个PixelNet域传输捕获信号到另外一个PixelNet域。

    可靠性/可维护性/技术支持

    MTBF

    所有PixelNet节点的MTBF均超过120,000小时。每个节点都是独立的实体，一个节点故障不会影响全局。

    MTTR

    所有相同类型的PixelNet节点均可互换。任意一个DVI输入节点可代替其他DVI输入节点，任意一个TeamMate输出节点可替代其他TeamMate输出节点。每个节点都被赋一个逻辑名用于通信（使用逻辑名后硬件MAC地址标识无效）。如果一个节点故障，备件必须使用与故障节点相同的逻辑名才能加入到PixelNet网络中工作。安装替换备件相当简单，整个过程不超过15分钟。

    Warranty保修

    Jupiter 对PixelNet节点和交换机实行两年的硬件质保。

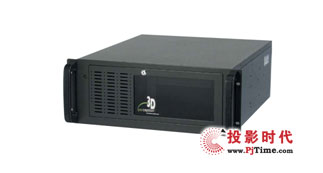

创视PowerSoftedge边缘融合器

创视数码 PowerSoftedge边缘融合器

　　产品特色

    PowerSoftedge边缘融合系统基于挪威3DP多通道数字图像处理核心技术，是最新的融合带生成控制器。使用该控制器系统可以实现真正无缝统一的大画面显示。

　　产品特点：

　　1.内置边缘融合及几何校正

　　内置边缘融合和几何校正控制系统，可以将多路视频、RGB 或者来自网络图像信号，组成一个连续的无缝的拼接的画面，带来完美的视觉效果。

　　2、多通道精确同步技术

　　多通道无缝拼接不仅仅需要融合和几何校正，还需要让多通道的内容同步，这样才不会出现画面撕裂现象。

　　3、纯硬件实现，高稳定性，低延迟

　　由于自带边缘融合、几何纠正及视频处理模块，无需占用CPU和系统资 源，因此两个环节同步处理，信号播放无延迟。

　　4、支持多画面显示

　　支持强大的多画面图像处理与显示能力，支持多达16路视频信号、16路RGB信号、背景图像同屏显示。所有信号可以按照窗口方式任意大小、任意位置显示。可自由移动、任意缩放、任意叠加显示。显示模式可以保存，随时调取。

　　5、支持拼接的跨屏、快速拖动、叠加显示、多种显示；

　　支持各种信号跨屏显示、快速拖动、叠加显示、融合区显示正常，没有拖尾和延迟的现象产生。支持背景图像选择，也可以将采集信号全屏作为背景，可以任意控制窗口的隐藏显示。

　　6、强大的处理能力；

　　PowerSoftedge融合器能对每融合通道做几何，色度，亮度的独立矫正。能实现融合通道任意边的消影，及同时四条边的消影。全实时的反应时间。

　　技术指标

• 最大分辨率：1280*1024；
• 最大刷新率：60HZ；
• 最大分辨率下的最大刷新率：60HZ；
• 输入信号：信号格式：模拟RGB或DVI-D(RGBHV,RGBS,RGSB)
             信号接口：DVI-I；
• 输出信号：信号格式：模拟RGB或DVI-D（RGBHV）
             信号接口：DVI-I；
• 处理反映时间：最高3帧；
• 非线性几何校正：数字化图像重新采样；
• 边缘融合：所有角度都是数字化；
• 颜色平衡：数字化；
• 基色校正：3*3矩阵原始颜色较准达到优化颜色匹配；
• 伽玛校正：数字化；
• 缩放比例：图像缩放没有额外的延迟时间；

　　应用范围

    航空航天：指挥控制显示系统；
    工业控制：工业控制显示系统；
    模拟仿真：船舶模拟、车辆模拟、航天模拟；
    政府机关：交通、消防、公安等指挥、监控、会议显示系统。
    数字影院：大屏幕、环幕、球幕显示等；
    大型演艺中心、会议中心；
    公共展示：宾馆饭店、会展中心、展览馆；
    大屏幕投影显示系统：科技馆、博物馆、主题公园。

    与市场现有同类产品比较的优劣之处：

• 内置边缘融合及几何校正
• 多通道精确同步技术
• 纯硬件实现，高稳定性，低延迟
• 支持多画面显示
• 支持拼接的跨屏、快速拖动、叠加显示、多种显示
• 强大的处理能力

    经典应用案例：天津海事局

Brillview BR-VP6000边缘融合器

博睿联创 Brillview BR-VP6000

    北京博睿联创科技发展有限公司通过所掌握的国际领先的信息技术，为合作伙伴在音视频矩阵切换、VGA画面分割、大屏幕拼接控制、VGA光传输等视音频领域提供极具创新性的一流产品和设计。该公司推出的BR-VP6000融合处理器已完全达到目前使用广泛的国外的拚接融合一体化处理设备的技术水平。

    Brillview/BR-VP6000 系列边缘融合处理器是在 BR-VP2000硬件拼 接控制器的基础上研发的新一代，高性能边缘融合处理设备。它集视频多窗口处理技术和边缘融合技术为一体，在一台控制器上完美实现视频多窗显示、边缘融合、色差校正、多路信号源选择、无缝切换、输入信号自动调整和预存场景自由调用等功能。

    BR-VP6000 系列边缘融合处理器保留BR-VP2000 拼接控制器的所有功能，它本身就是一台功能完备的拼接控制器，能实现多路信号的开窗口显示、窗口任意漫游、窗口大小任意缩放、视频与计算信号的任意叠加的等功能。

    BR-VP6000 系列边缘融合处理器具备了图像融合所需的所有处理功能。主要包括融合区域的数据复制、融合边带的特性处理、相邻投影设备的色差匹配等功能。

    BR-VP6000 系列边缘融合处理器支持各种标准或用户自定义信号的识别和处理，和板卡式处理器不同，它能自动对输入信号进行位置的精确校准、能自动对模拟输入信号的相位进行精确调节，能自动记住不同输入信号的特征，保证在调整过的输入信号再次出现时能自动套用预存的参数。

    BR-VP6000 系列边缘融合处理器支持任意规模的输入和输出，可根据需要自由配置。
    BR-VP6000 系列边缘融合处理器已完全达到目前使用广泛的国外的拚接融合一体化处理设备的技术水平。

博睿联创BR-VP6000 系列软边融合控制器 技术参数

    融合区域
        融合区域大小  5％－100％
        边带处理特性  伽马模式或自定义
        色差校正   1％－50％，可自定义
    RGB输入
        输入接口  HD15或RGBHV  5BNC
        同步模式  HV独立同步或绿同步
        像素时钟  25－275MHz
        分辨率   标准640x480 至 1920x1080，非标信号任意
        色彩深度  24bit、像素
        缩放和显示    缩放比例0.3—100
    视频输入
        输入格式  NTSC、PAL或SECAM
        识别方式  自动识别
        缩放和显示    缩放比例0.3—100
    输出
        输出接口     模拟VGA（HD15适配器） 或 数字DVI（DVI－D接口）
        输出格式      模拟和数字信号同时输出
        输出分辨率  1024x768 至 1600x1200
        输出刷新频率 60Hz
        色彩深度  24bit/像素
        控制端口 RS232
         RJ45(TCP/IP模块)
    电气特性
        输入电压  100-240V，自动调节
        行频   50－60Hz
        功耗   50W
    机箱
        尺寸  4“ x 19 ”x10“ （ H x W x D）
        重量  20Kg

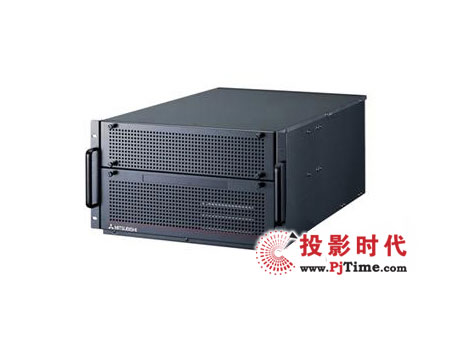

三菱显示墙处理器VC-X3000



    VC-X3000显示墙处理器可根据需要在显示墙上显示数据和视频。该系统操作灵活、使用简便，配备冗余电源、冗余硬盘驱动器及冗余风扇，支持7×24工作， 十分稳定。VC-X3000可控制显示墙，并监控亮度、双灯切换器、电源开关以及主要的操作参数。 远程客户端软件方便多个操作人员以不同的安全配置在客户端PC上创建、选择版面并配置显示窗口。支持多鼠标操作，允许系统用户与显示墙上显示的应用程序进行互动。

    主要特点：

    支持7x24模式连续工作使用的冗余配置
    VC-X3000标配RAID 1硬盘阵列。
    通过额外添加选购硬盘，可配置RAID 5或RAID 1+备用。

    远程多鼠标光标应用程序控制
    利用三菱的大屏控制软件，多个用户可在显示墙上看见各自以颜色编码的鼠标光标，而且每个用户能够控制处理器上的应用程序。这就使客户能够以灵活的版面更有效地操作控制室。

    系统监视
    在VC-X3000系统中，大屏控制软件会一直监视CPU温度等主要参数。该软件还将监控三菱的显示单元，以提供一个完整的显示墙系统——如果出现问题将发送电子邮件警告。

    外部硬件控制
    除了可以控制VC-X3000外，大屏控制软件还可监控更高端的VC-MK3000图像处理器。用统一的操作界面即可拖放两个系统中的窗口和版面。该系统还可控制视频矩阵等外围设备。通过触摸面板设备则可控制该系统，调出存储的版面，操作简便可靠。其中还包含一个日程安排程序，可定期改变版面。

    多语言界面
    该系统支持提供多种语言。

    提示功能
    大屏控制软件具有提示功能，可在显示墙上显示警告和通知，因此支持在控制室中进行团队作业。

    D-WALL控制软件——完整、直观、可靠的用户界面

    VC-X3000利用大屏控制软件D-WALL的一系列组件来进行工作。该软件组件会对各个环节进行管理，其中包括显示墙的设置、配置以及日常使用。系统设置工具可设置显示墙系统。该工具安装在VC-X3000中，并可由远程客户端PC进行管理。系统设置工具可识别显示单元的属性，设置显示墙尺寸，并为那些用户可以更改的参数设定默认值。服务器软件也安装在VC-X3000中，用来控制系统中的所有设备。客户端软件则可以安装在所有操作人员的PC中。系统操作人员和管理人员使用该软件调整、控制并监视系统。通过拖放或单击图标可创建、保存以及调出显示墙版面。使用该软件可对亮度、边框、裁切等窗口参数进行管理，还可根据需要标示和放置窗口。客户端软件会在模拟大屏界面上以“缩略图”的形式显示信号的内容、在此操作界面上还可看到当前的版面、存储的版面、处理器的系统状态信息以及显示单元。可通过拖放、鼠标点击以及监控状态显示来进行日常操作。客户端软件还可控制VC=MK3000图像处理器，该处理器可单独使用，也可和VC-X3000结合使用。使用这两种处理器的综合系统仍然会向操作人员展示相同的统一图像，而来自VC-X3000或VC-MK3000的窗口均是由相同的方法进行控制。

创凯CK4M-H3扩幅高分信号融合图像控制器

    CK4M-H3扩幅高分信号融合图像控制器是创凯电子针对高端仿真信号推出的一款新型高端图像处理设备，这款产品可以支持5120×768/60Hz无缝融合效果，并支持仿真室和操作台同步播出，同时有信号值机功能，支持不同拼接融合单位的同信源显示。并支持多种不同分辨率的信号同时输入环境演示，任意位置开窗，任意缩放，信号输出无延时，无撕裂，画面画质高保真，有很强的沉浸感，是专业的仿真系统的图象图形处理器。

    CK4M-H3的卷轴式分帧扩幅技术，采用同一信号源不同帧频同时输出，把同一个信号按照异步同时输出的方式，达到画面扩幅的效果，这样观众就可以看到更多的图像内容，好像一副卷轴逐渐被拉开，从而让普通分辨率摄录制做的信号也可以完成5K分辨率的输出效果。

    CK4M-H3内置多画面图形拼接处理器和融合带生成装置，集视频多窗口处理技术和边缘融合技术为一体，在一台控制器上完美实现视频多窗显示、边缘融合、色差校正、多路信号源选择、输入信号自动调整和预存场景自由调用等功能。

    CK4M-H3系列融合器可以支持多路不同的信号输入，能实现多路信号的开窗口显示、窗口任意漫游、窗口大小任意缩放、视频与计算信号的任意叠加等功能。

    CK4M-H3系列边缘融合处理器具备了图像融合所需的所有处理功能。主要包括融合带的自动生成、融合边带的特性处理、相邻投影设备的色差匹配等功能。

    CK4M-H3系列边缘融合处理器支持各种标准或用户自定义信号的识别和处理，和板卡式处理器不同，它能自动对输入信号进行位置的精确校准、能自动对模拟输入信号的相位进行精确调节，能自动记住不同输入信号的特征，保证在调整过的输入信号再次出现时能自动套用预存的参数。

    CK4M-H3系列边缘融合处理器支持任意规模的输入和输出，可根据需要自由配置。对所有的信号自动识别并按用户要求对各信号进行视窗大小、显示位置、图像比例等方面的调整和变换，最终转换为DVI-I输出。

    CK4M-H3系列拼接器，采用纯硬件设计，不需要操作系统支持，解决了软件版本问题，系统漏洞，病毒入侵，系统崩溃等问题。而且永不死机，操作简单。上电即可工作，启动时间小于5秒钟，稳定性高。动态图象自然流畅、清晰艳丽,成本低。

系统连接示意图

特点介绍

一、支持5K的输入分辨率信号，宽幅仿真专用,自带值机功能。

CK4M-H3扩幅高分信号融合图像控制器，支持5120×768/60Hz的图像输入，是专业的视觉仿真系统的图像处理设备，在保证专业仿真信号的输入的前提下，可以支持任意路的信号输出，图像的主次位置可以任意设定，并支持任意区域的放大效果。并有值机功能，可以让仿真室和监控室同步显示。以方便操作室更换内容。

二、卷轴式分帧扩幅技术

CK4M-H3通过独有的分帧扩幅技术，可以是一个普通的4：3，16：9的信号扩幅输出，通过不同输出的异步同时输出，控制图像帧频的错位时差，完成对于普通信号的扩幅，成为20：3的扩幅信号，无变形，无扭曲。

三、全真色彩还原

CK4M-H3，完全支持32位输出色彩，全数字的内部通路，减少了AD/DC的转化过程对于图像信号的失真损失，保证了原色原彩的图像输出效果，多通道输出的色彩一致性得到了保证，减少了调整色彩的后期工作。

四、视窗矢量放大

CK4M-H3的ApplicationPro.exe专用控制软件，采用图形化的界面，可以通过对于视窗图形的任意缩放，完成对于画面内容的放大缩小的控制，并不会局限于比例，大小。多路信号可以任意选择大小。

五、融合带自动羽化，像素级微调

CK4M-H3采用自动融合带羽化的技术，可以自设定融合带宽度然后完成融合带羽化，减少了调试图像融合器的时间，并且可以对于融合带的宽度进行像素级的调节。

六、纯硬件模块化配置

完全的纯硬件模块化配置，可以通过增加输入输出模块板卡的形式来完成图像控制器的硬件升级，软件只需修改配置即可完成对于控制器的操作。整机的可扩展性可满足不同的配置要求。

七、无缝兼容各种混合信号

CK4M-H2在兼容高清数字输入信号的同时，而且可以接驳入多种VGA，AV信号输入，可以支持硬盘录像机，视频监控头，普通PC，监控信号，DVD等不同的视频接口，同时也兼容NTCS和PAL制式

八、图像画质色彩提升

CK4M-H3内置的强大的图像画质增强的功能，对于信号源暗淡的图像，可以通过调节色彩配置，以提升图像的质量，并可自动保存单窗口的图像设置，多路不同的信号可以支持不同的色彩配置。

型号系列		CK4M-H3
输入信号	DVI信号	DVI-I借口兼容数字模拟信号同时输入，分辨率可支持5120×768/60Hz的仿真专用信号，并支持常见分辨率XGA，SXGA，SXGA+，UGA，1080P，WUGA输入
	VGA信号	4路VGA信号，支持现有的主流分辨率，以及特制图形工作站的信号
	视频信号	4路复合视频信号输入 ，支持N制和PAL制，可定做S-video和ypbr等分量信号的 输入。
输出信号		DVI-I接口输出，VGA接口输出。分辨率支持XGA，SXGA，SXGA+，UGA，1080P，刷新率均支持60Hz。
操作方式		标准RS232端口（随机提供系统控制调试软件），遥控器，快捷调用按键面板，可支持网络端口控制
系统控制软件		随机配送ApplicationPro.exe专用控制软件
功耗		15W/路
供电		180-240VAC, 50Hz
工作温度		0-40摄氏度
工作湿度		15-85%
机箱规格		4U标准机箱
机箱尺寸		431×264×530（mm）
重量		大约20KG

华控第二代融合处理机VIP300系列

    产品概述：华控多通道融合机是国内第一家具有自主知识产权及多项专利的边缘融合图像处理器产品，是北京华控软件技术有限公司无缝融合业务中的核心产品，可以对多通道投影图像进行多窗口图像拼接控制，边带（公共像素）生成、军用仿真级的几何校正、自动色彩校正、边缘融合等处理，用于构建视景仿真及指挥控制投影显示等方面无缝、连续、均匀的整体画面，具有大视场、高临场感的视觉效果，完美实现大视场显示的应用。目前，华控系列产品已经广泛服务于军民各大行业。

　　华控第二代融合处理机VIP300系列，支持M*N多层拼接，是构建超大画面超高分辨率的最新一代融合处理产品。目前以成功实施2*6融合拼接，2*4融合拼接等多个项目。

华控多通道融合机核心功能：

* 几何校正：采用自主研发的最新一代图像校正引擎iCorrector ，属国内首创。

　　 利用iCorrectorTM 数字图像校正引擎进行几何校正，任何角度观看图像无变形失真。支持平/曲/球幕等各种屏幕与各种工程投影机，能根据不同种类的屏幕与投影机的具体参数进行几何校正，还能通过通过补偿修正功能对实际工程环境测量误差进行修正，图像校正精度能达到0.1像素。

* 自动色彩平衡：色彩失真低于2％，肉眼无法分辨。

　　采用第三代的色彩校正技术使用带专用高性能摄像机的全硬件色彩校正单元设备进行色彩分析对比，在全色彩空间内进行自动的多通道图像色彩匹配及边缘融合处理，对显示投影机之间误差（如亮度、色度、色温、几何失真等）进行高精度运算，将其之间的误差减到人眼能识别的2%以内，将系统的显示质量提高至最佳状态，整个大屏幕色彩一致，融合效果完美，整体无痕。

＊ 自动边缘融合，显示画面清晰完美，视觉更为开阔。

　　边缘融合是将相邻通道的重叠部分进行消隐处理，使其亮度、对比度与周边通道部分保持协调一致，将整个屏幕完全融为一体，满足无缝显示的要求。

　　华控数字图像校正融合机采用科学先进算法，只需要对每个通道需要融合的边缘以及相邻通道进行选择，设置好融合带宽度象素值（一般为128或256象素）、融合区域以及融合参数，即可以自动完成边缘融合处理，简单快速，效果完美。

    专业帧同步技术，多通道画面精确同步，同步精度<1帧。



海视宽屏V300A边缘融合处理器

产品特色概述

    （1） 架构简单，仅需一台设备即可完成大屏幕融合、曲面校正、各种素材显示、网络控制、网络信号采集；
    （2） 高分辨率，3通道标准分辨率达到3072×768；
    （3） 可定制互动投影、热区触控等附加模块；
    （4） 可实现客户端控制实时开窗、漫游、拖拽等功能；
    （5） 可通过远程控制实现“异地远程协助调试”。

产品详细功能

    单台设备即可完成3通道、平面、环形、球形、异形幕面的融合显示功能。支持Windows下所有素材的显示播放，支持网络信号采集显示，标准分辨率高达3048×768，支持128个预置场景，支持激光笔、键盘、鼠标、中控等多种控制方式，支持沙盘互动（热区触控），兼容各种中控、矩阵设备，支持远程客户端（用户笔记本）控制。

产品详细规格参数

    输出道数：3路
    输入接口 ：DVI-I
    分辨率 ：3072x768
    色彩深度 ：24bit/像素
    输出格式： 模拟和数字信号同时输出
    输出刷新频率： 60Hz
    尺寸 4 x 19 x10 （ H x W x D）
    重量 20Kg
    Intel X48/P45工控主板
    Intel 酷睿2双核 E8600 (3.33GHz) CPU
    8G DDR2 667内存
    9600 256M专业显卡
    4U工控机箱
    600W服务器电源

产品适用领域：展览展示  教育科普  影视娱乐

经典应用案例：福州大学空间信息研究所
