艾尔森幼儿园网络视频监控系统方案

来源:投影时代 更新日期:2008-08-20 作者:pjtime资讯组

概述

一、

    随着社会的快速发展,人们对幼儿教育有了更高的要求。作为父母,将小孩托付给幼儿园进行教育,而心中却时刻牵挂着小孩。作为幼儿园,也想尽可能的让家长放心。而网络监控系统的推出,给幼儿园以及家长在幼儿园带来了一个惊喜,只要在幼儿园安装一套网络视频监控系统,家长能够上网看到孩子在幼儿园的各种情况。

    网络视频监控产品是最近几年面世的第三代全数字化远程视频集中监控设备,利用它可以将传统摄像机捕捉的图像进行数字化编码压缩处理后,通过局域网、广域网、无线网络、Internet或其它网络方式传送到网络所延伸到的任何地方,千里之外的网络终端用户通过普通电脑就可以对远程图像进行实时的监控、录像、管理,不受时间与地域的限制。

二、系统设计

1、用户需求

    在幼儿园的多个区域布设监控点。

    在幼儿园的监控电脑上,能对各个监控点进行监控、录像,并能随时查看历史录像资料。

    授权的家长及领导,通过网络远程观看到指定班级的实时图像。

    支持多人同时在线观看。

    具有良好的扩展性,能方便地增加监控点及报警、对讲、广播等功能。

    操作简便、功能强大、界面友好。

2.系统架构

    幼儿园网络监控,要求能支持多人同时上网观看,所有对带宽要求普通企业的网络监控系统要高得多。所以我们针对不同的带宽条件设计了三种系统方案。



方案一、ADSL+服务器托管

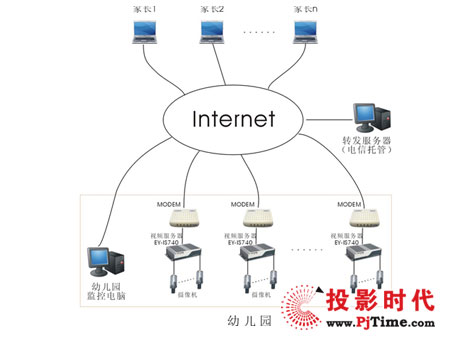

a、示意图和系统架构

b、前端架构

    前端点是系统中的基层部分,包括摄像机、拾音器、视频服务器或网络摄像机等。对于监控点的硬件配置来说,以合理、可靠为主。

    ADSL上行带宽只有512K,只能传输1路CIF分辨率的图像,如果降低一点画质及帧率,最多可以传输4路CIF分辨率的图像。幼儿园需要拉多条ADSL线路,才能解决更多路图像的传输。

c、转发服务器

    由于ADSL带宽很有限,无法支持多人同时访问,所以必须设立一台电脑服务器,安装转发服务器软件,并将它托管到电信的机房,用于对前端的视频信号进行转发,这样才能保证多人同时登陆观看。托管的带宽越大,支持同时访问的人数就越多。如独享50M带宽可以支持约160人同时访问。

d、幼儿园监控电脑

    在幼儿园可以配置多台监控电脑,用于让幼儿园的领导对园内的多路图像进行监控、管理。在电脑中需安装艾尔森中心管理软件NVS Center 500。它用于集中管理各监控点的所有视频服务器、网络摄像机。所有监控点的图像均可在监控主机上监控、录像及查看历史录像资料。监控时既可同时监看多画面,也可自由放大任意画面,还可自如地控制各监控点的摄像机云台转动及镜头变焦。



方案二、5M光纤+服务器托管

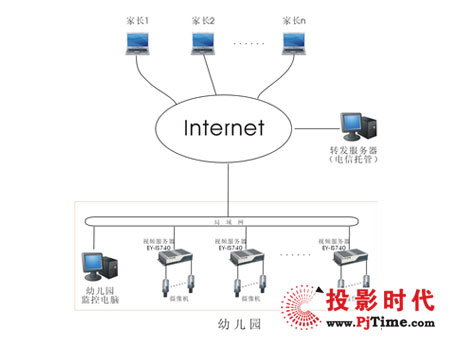

a、示意图和系统架构

b、前端架构

    前端点是系统中的基层部分,包括摄像机、拾音器、视频服务器或网络摄像机等。对于监控点的硬件配置来说,以合理、可靠为主。

    5M的上行带宽可以传输16路CIF分辨率的图像,一般能满足整个幼儿园网络监控的要求。
c、转发服务器

    由于带宽只有5M,当多人同时访问的人数超过16人,带宽就不够了,所以必须设立一台电脑服务器,安装转发服务器软件,并将它托管到电信的机房,用于对前端的视频信号进行转发,这样才能保证更多人同时登陆观看。托管的带宽越大,支持同时访问的人数就越多。如独享50M带宽可以支持约160人同时访问。
d、幼儿园监控电脑

    在幼儿园可以配置多台监控电脑,用于让幼儿园的领导对园内的多路图像进行监控、管理。在电脑中需安装艾尔森中心管理软件NVS Center 500。它用于集中管理各监控点的所有视频服务器、网络摄像机。所有监控点的图像均可在监控主机上监控、录像及查看历史录像资料。监控时既可同时监看多画面,也可自由放大任意画面,还可自如地控制各监控点的摄像机云台转动及镜头变焦。



方案三、50M光纤

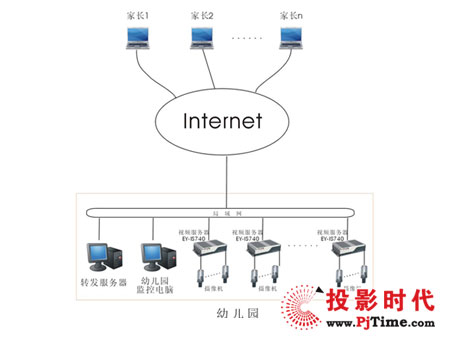

a、示意图和系统架构

b、前端架构

    前端点是系统中的基层部分,包括摄像机、拾音器、视频服务器或网络摄像机等。对于监控点的硬件配置来说,以合理、可靠为主。

      50M的上行带宽可以传输160路CIF分辨率的图像,完全能满足整个幼儿园网络监控的要求。
c、转发服务器

    由于需要支持多人同时访问,所以必须设立一台电脑服务器,安装转发服务器软件,用于对前端的视频信号进行转发,这样才能保证更多人同时登陆观看。由于幼儿园自己的带宽有50M,所以不必将转发服务器托管到电信的机房,直接放在幼儿园内即可。50M带宽可以支持约160人同时访问。

d、幼儿园监控电脑

    在幼儿园可以配置多台监控电脑,用于让幼儿园的领导对园内的多路图像进行监控、管理。在电脑中需安装艾尔森中心管理软件NVS Center 500。它用于集中管理各监控点的所有视频服务器、网络摄像机。所有监控点的图像均可在监控主机上监控、录像及查看历史录像资料。监控时既可同时监看多画面,也可自由放大任意画面,还可自如地控制各监控点的摄像机云台转动及镜头变焦。

网络视频监控系统主要功能



1、家长、领导远程监控

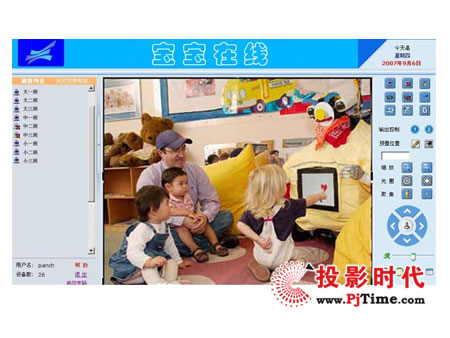

    小孩的家长或幼儿园领导,在获得授权帐号及密码后,可以任何地方上网远程登陆幼儿园的网络摄像机,查看小孩在幼儿园生活情况的现场直播。

    具有完善的权限管理,每个用户只能访问相应的网络摄像机。

    高级用户可远程控制前端摄像机的镜头变焦、聚焦,云台转动。

2、幼儿园内部监控、录像、回放

    在幼儿园内部,可通过监控电脑对分布在多个监控点进行监控、录像、抓拍及查看历史录像资料,互不影响。

    监控时既可同时监看多画面,又可自由放大任意画面,还可对多路视频信号进行分组自动切换显示。
    支持手动录像、定时录像、报警联动录像、移动侦测录像等多种录像方式,并具有预录像功能。 查看历史录像资料时,可通过日期、时间、资料类型、服务器、通道等多种条件进行检索。回放时支持快放、逐帧等播放方式。

    可控制前端摄像机的镜头变焦、聚焦,云台转动。

3、设备远程管理

    可对视频服务器、视频解码器、网络摄像机等设备进行远程设置、操作,凭借强大的网络管理能力,系统能直观、方便地检测设备和线路的工作状态。

4、用户管理

可分配多个用户,并对每个用户的权限进行设置,也可随时修改或取消某个用户的权限。

5、可扩展功能

5.1、报警联动

    艾尔森网络视频监控系统可以管理报警器的输入节点,通过在视频服务器或网络摄像机上,连接红外探测器等探测设备。当前端有报警发生时,监控中心不但有弹出信息及声音提示,同时还能联动相应的摄像机转到对应的预置位并进行录像,以及触发前端发出声光报警。

    艾尔森网络视频监控系统具有同时处理多任务能力,多个地方的同时报警都能及时处理。

    可连接红外、门磁、烟感、气感等多种探测器,支持常开、常闭型探测器,对报警进行手工、定时、周期性布防/撤防。

5.2、电子地图定位

    系统支持电子地图访问,提供强大的空间分析和查询功能,丰富的表达方式直观地显示结果。电子地图系统根据系统结构分为多个级别显示,通过点击图标可以显示对应子图,报警节点信息,视频监控节点图像等。下辖单位或监控节点产生报警时,在子图上通过闪亮图标等方式通知监控中心的值班人员。

5.3、监听、对讲

    系统本身已经具备了声音监听及双向语音对讲的功能。只需增加拾音器、音箱等音频附件,即可使用。
支持一对一,或一对多形式的双向语音对讲。


四、设备技术参数

单路H.264网络视频服务器

单路高清H.264网络视频服务器

两路H.264网络视频服务器

四路H.264网络视频服务器

H.264网络摄像机

增强型网络视频客户端软件
