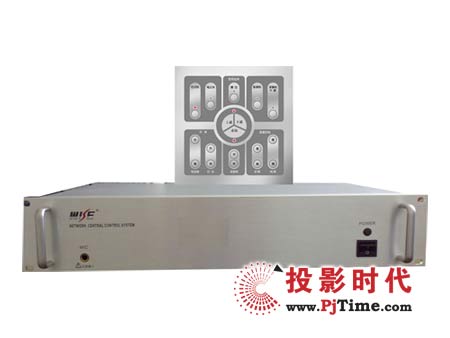

WISE--IC870中央控制系统
产品说明:
IC870是基于TCP/IP协议全新开发的一款网络中央控制系统，与以往的网络中央控制系统相比IC870在内部结构、外观和接口布局有很大不同，在内部完全采用智能芯片进行处理面板发送的控制命令，使控制更准确稳定；网络接口采用自适应网卡且完全兼容IEEE 802.3标准，增强了中控传输数据的能力使控制延时更小；重新设计的电源模块带电流传感功能且对不稳的电网适应能力大大加强；增加的投影机计时芯片与电流传感配合对投影机计时更加准确；VGA信号输入输出采用专用的智能芯片进行处理，避免了传统使用继电器对信号切换时的不稳定以及对投影机VGA信号不兼容的现象；RS232/红外控制口数量的增加能对IC卡门禁进行控制和其他更多设备进行控制。外观上采用前面板拉丝设计和简洁化设计更加美观更加符合中控工业标准；后面板接口丰富能满足不同功能需求的设备连接；切换面板重新设计增加了报警按钮和电子锁功能。
产品特点:
IC870是一款功能强大接口丰富性能更加稳定的中央控制系统，配合WISE调度系统功能更加强大，可以实现网络多媒体教室的
远程集中管理，与学校教务进行结合管理更加智能化，协助教师进行无人值守上课，计算机软件分发、操作系统远程启动，网络可视对讲，多媒体教室“一卡通”管理等丰富的功能。对与IC870本身来说一下部分功能更加出色。
★ 准确的检测投影机灯泡的使用寿命
原来投影机灯泡的计时方式是通过总控软件计时，只有通过总控软件开关的教室的投影机才能进行计时，存在计时不准确的弱点。IC870计时方式是通过设备电流判定投影机灯泡是否在工作状态，并且计时累计值存放在教室中控存储器中，中控会自动连接总控传输灯泡使用时间，实现了对投影机灯泡使用时间的精确计时。
★ 面板报警按钮功能
按下报警按钮后，总控会报警提示。总控在收到报警以后，只有解除当前报警以后，中控，才能响应下一次的报警请求。（需要配合具有报警按钮的面板使用）
★ 设备和VGA防盗报警功能
多达对13个设备的防盗报警（5路VGA接口设备和8路探测通道），报警信息更准确。利用探测通道可以对非VGA设备进行布警，当探测通道被触发总控就会出现报警提示；对于已设定启用VGA报警，如果出现VGA线拔掉或者脱落，都会在总控方出现报警提示；该报警提示将一直维持到设备正常。
★ 支持IC卡控制器接口和控制信息转发
中控具有IC卡控制器接口能对RS485型IC卡控制器的数据进行转发，配合公司的IC卡控制器使整体造价更低。在中控的软件设置程
序中可以设定IC卡控制器是选用RS232、RS485或不使用IC卡转发，软件设定更加灵活。
★ 设置程序更新提示功能
如果重新传输设置数据以后，将会提示总控方重新刷新设置数据，否则无法对相应中控进行控制。
★ 面板锁功能
在面板上内置电子锁，使面板具有锁定和解锁功能，设定面板锁之后有效地避免非授权者的非法操作，保持操作者的预置位，为
无人职守工作提供了可靠保障。通过总控软件可以远程锁定面板，面板锁定后，面板将不起作用。在使用木质讲台时，可通过对
面板的定时锁定与解锁实现对多媒体教室的管理。
★ 超强红外控制
红外采集高精度、高效率，采用压缩算法保证对红外设备的准确控制；超强的红外驱动使红外控制距离更远。
技术参数:
| 指标名称 | 端口类型 | 数量 | 指标 |
| 视频输入 | RCA | 3 | 0.5V-1Vp-p/75Ω/100MHz(-3dB) |
| 视频输出 | RCA | 1 | 0.7V-1Vp-p/75Ω/100MHz(-3dB) |
| RGBHV输入 | DB15 Female | 3 | 0.5V-1Vp-p/75Ω/200MHz(-3dB)分离同步接口报警功能 |
| RGBHV输出 | DB15 Female | 2 | 0.7V-1Vp-p/75Ω/200MHz(-3dB)分离同步同步信号输入电平：3.0V到5.0V 同步输入电阻：1KW 水平频率：31.5~100KHZ 垂直频率：60~85HZ 接口报警功能 |
| 音频输入 | Mini3.5 | 4 | 1KΩ/10Hz-20KHz |
| 音频输出 | Mini3.5 | 1 | 1KΩ/10Hz-20KHz |
| MIC输入 | 6.5mm | 1 | 600Ω/10Hz-20KHz |
| 线路音量调节 | 0dB到-34.5dB/步长1.5dB/可关断/24级数码调音 | ||
| 麦克音量调节 | -18dB到20dB/步长3dB/可关断/9级数码调音 | ||
| 单向RS232控制输出 | 弱电端子 | 4 | 信号：TxD,GND，波特率：600~115200:校验（无校验、奇校验、偶校验）、数据位数(5、6、7、8位) |
| IR控制输出 | 弱电端子 | 4 | 4路合成端口控制(与单向RS232控制输出口复用)，中心频率自适应 |
| IR增强控制 | 弱电端子 | 2 | 增强驱动控制 |
| RS232通信口 | DB9 Male | 2 | 1路DB9座中控机设置用/1路可接外部RS232通信设备，校验（无校验、奇校验、偶校验）、数据位数(5、6、7、8位) |
| 双向RS485 | 弱电端子 | 1 | 工业标准接线端，速率：300~38400； 发送器输出信号电平(负载最小值)：±1.5V 发送器输出信号电平(空载最大值)：±6V 接收器输入电压范围：-7V~+12V 接收器输入门限：±200mV |
| 可控单刀双掷开关 | 6 | 6 | 每路AC220V/5A或DC30V/16A |
| 开关可控AC220V电源输出通道 | 万能插座 | 4 | 标准万用插座，每路AC220V/5A，投影机（带电流传感，用于投影机本地计时） |
| 市电探测 | 内部 | 1 | |
| 外部I/O口 | 弱电端子 | 8 | TTL电平标准(最大不超过6V) |
| 面板RS232接口 | RJ11 | 1 | 信号：TxD,RxD,GND |
| 10/100M以太网 | RJ45 | 1 | |
| 工作电源 | AC220V±15% 50Hz | ||
| 功耗 | 30W | ||
| 机箱安装尺寸 | 2U | ||
| 重量 | 8kg | ||
| 存放温湿度 | -25~50℃/5%~85%（无结露） | ||
| 工作温湿度 | 0~40℃/10%~80%（无结露） |
