捷控CPLM1 高端可编程中控主机
技术特色：独家引入电力载波通讯集成；全分散的控制模式；强大可编程能力和通讯控制能力；32位内嵌式处理器。

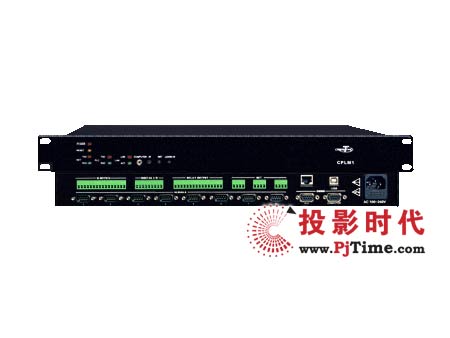

捷控CPLM 高端可编程中控主机
CPLM1中控系统是捷控博采众家之长，精心研制而成的具有强大可编程能力和通讯控制能力的多媒体中央控制系统。它配置了主频达533MHZ的32位内嵌式处理器，内置了8M内存和16M存储FLASH，能高速运算复杂的逻辑指令；提供了现场可编程配置模式，客户可以根据自己的需求定制系统；采用了高度集成化的协处理芯片对中央处理器提供支持，让各种复杂运算和控制得以流畅运行；借鉴美国X10成熟电力载波通讯的方案，于中控行业独家引入电力载波通讯集成，通讯控制更得心应手，可以很容易扩展系统，是中央控制系统控制方式的一次革命。
CPLM1 强大的中央处理器及其协处理芯片，既可以像常规可编程中控一样变成控制第三方RS232设备，又可以通过独有的电力载波通讯控制同一个电网内的任何用电设备，无需要铺设任何线缆，让客户组网得心应手。由于具有强大的通讯控制能力和逻辑运算能力，CPLM得以在大型会议厅和拼接系统等各种大型系统工程中一显身手。

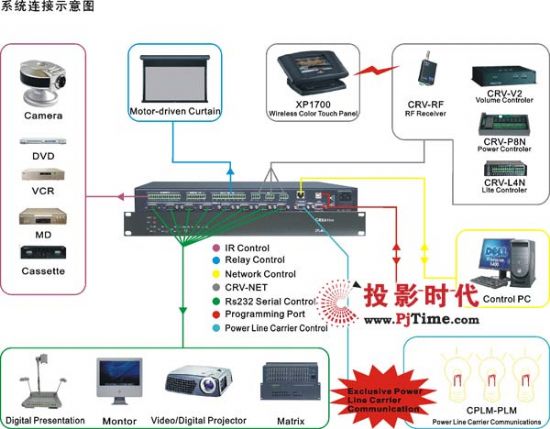

CPLM1具有CRV-NET总线和8路红外控制端口，完全支持电力载波通讯。红外控制端口可以作为串口使用。CRV-NET总线能挂接所有符合CRV_NET总线协议的设备。总线采用了自修复保险结构，即便接错线路也不会引起设备烧毁。
产品特性
1）可编程控制平台，中英文可编程界面，交互式的控制结构；
2）采用最新32位内嵌式处理器，处理速度最高可达533MHZ；
3）大量采用高度集成化协处理芯片，考究的LAY OUT让系统运行非常稳定、流畅；
4）主机内置8MB内存及16MB的大容量FLASH存储器；
5）独家引入电力载波通讯功能，让电网所在的300米范围无需布线即可控制；
6）8路独立可编程RS-232控制接口，可以收发RS232、RS485、Rs422格式数据；
7）8路独立可编程IR红外发射口，红外发射口可以做串口使用，使可编程口总数达到16个；
8）8路数字I/0输入输出控制口，带保护电路；
9）8路弱电继电器控制接口；
10）全面支持远程网络控制，内建网络接口，无需扩展卡；
11）3个CRV-NET网络控制接口，可以并接最大256个网络设备；
12）客户可编程设置的任何控制协议或者控制代码；
13）前、后面板具有系统软件传输接口；
14）前面板具有系统系统硬件复位功能；
15）内嵌智能红外学习功能模块，无须配置专业学习器；
16）支持双代码的控制，即一键发二种代码；
17）支持硬件学习红外功能，客户可方便现场更换红外设备而无需再次编程；
18）可从网上下载各种常用的电器设备的红外代码库；
19）采用国际流行SMT全贴片式生产工艺；
20）全制式环保电源(110V-240V),适合任何地区。
规格参数
· 处理器
CPU ： 32位ARM微处理器
处理器： 210MIPS，最高可达533MIPS
存储器
标配内存： 8M SDRAM，8M Flash
扩展内存： 可扩展至32M
控制端口
1）COM端口： 8个DB9/M口，可双向传输RS232，RS485及RS422信号
2）红外IR端口： 8个3.81mm端口
3）输入I/O端口： 8个终端块，带保护电路，支持0-5V数字输入信号
4）弱电继电器端口： 8个终端，常开型独立继电器，额定1A/5V数字输入信号
5）CRV-NET端口： 3个终端模块，支持CRV-NET控制总线
6）网络接口：一个网络接口
7）电力载波口：1个DB9/F口，可监视电力载波通讯状况。电力载波无需任何接口即可控制
8）计算机管理接口：1个Ф3.5接口（前面板），1个DB9/F接口（后面板）
封装方式
金属机箱，支持机架安装
电源规格
宽电压通用电源（110V - 240V）
软件
Control System Builder,全中文界面
尺寸
485长 X 236宽 X 44.5高（mm）
重量
3.2kg
