大连捷成“刀片”式信号切换矩阵技术

什么是“刀片式”信号切换矩阵？

    “刀片式”服务器大家都有所耳闻，所谓“刀片”概念其实主要包涵了2 个技术优势，第一是“刀片”形容其体积较小、结构简洁、尺度标准化，第二是整个系统非常易于扩展，比如说，“刀片”服务器通常都是只有1U或者2U 标准机架的体积，并且，在一个标准机柜中可以很容易地插入多个“刀片”服务器形成服务器集群，使整个服务器集群起来提供极强的计算性能；

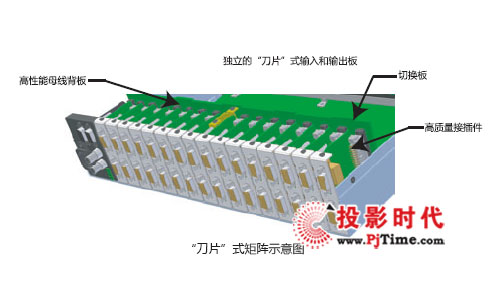

    “刀片”矩阵的概念也是类似的，“刀片”矩阵具有非常简洁的结构设计，内部完全由大规模印刷电路板和进口接插件组成，减少了机箱内部繁杂的电路板之间的连接线，这种“刀片”式的设计能够有效缩小矩阵的体积，例如，可以在8U 机箱中轻松实现128×128 的切换规模，在2U 机箱中即可实现2 层32×32的切换规模，在4U 机箱中即可实现6 层16×16 规模的切换；同时更为重要的是，还可以大大降低由于在电路板之间连接大量的信号线缆造成的低可靠性、低维护性，也可以避免这些乱七八糟线缆带来的信号质量的降低，大大提高系统的信号指标。

    采用“刀片”式设计的矩阵非常易于扩展，例如捷成的全线矩阵的各型号矩阵都可以轻松扩展输入输出路数或者切换层的数量（根据不同结构的设计，不同的型号具有不同的扩展方式），由于采用高密度的多芯接插件来连接系统的主要部件，只需要向机箱中插入输入或输出板或者其他格式的信号切换板，无需更改任何机箱结构或者重新连接电路板之间的连接线，就可以轻松实现矩阵切换规模或者切换层数的扩展。

“刀片式”信号切换矩阵的优势

• 模块化（输入通道、输出通道、交叉点、切换控制、电源等各种矩阵核心模块可以灵活组合）

• 内部无线缆连接

• 轻松的插入式扩展（规模和层、电源和控制电路的冗余备份）从这些核心要点中我们不难看出因此会带来很多的好处：

• 模块化的结构使得矩阵可以小型化，并且可以很容易地扩展，同时，模块化的好处之一就是可以把故障范围缩小到模块本身，降低小故障引发更大故障的可能性，比如说，输入板故障只会影响一部分输入通道，而不会像非模块化的矩阵那样整体瘫痪。

• 内部无线缆连接的好处就更大

  • 首先这样做可以大大提高系统的可靠性，捷成公司各系列的“刀片”矩阵内部的各个模块之间采用进口的高可靠性接插件来连接，连接处导线最短，并且这些接插件不会随使用时间的流逝而松动或者老化造成内部线路的接触不良，整个矩阵比采用内部线缆连接的矩阵具有至少高一个数量级的可靠性

  • 其次，这样做可以大大提高系统的可维护性，每一个核心部件都是采用可以灵活插拔的接插件连接，一旦出现故障，可以很轻易地将出问题的部件拔出来进行更换或修复，而内部要是连接了大量的线缆，这样的维护操作就几乎无法进行。

  • 第三，采用接插件的“刀片“矩阵，可以保证最好的性能指标，由于接插件的连接方式是路径最短化的连接，整个矩阵的信号通道中由于连接线路引起的信号损耗也最小，同时，进口的高质量多芯连接器在每个线极之间的屏蔽非常好，信号线之间的串扰也极低，而内部采用大量线缆连接的矩阵由于信号线繁杂且整个通道的线的长度加起来要比接插件连接方式大很多，相互串扰以及线损带来的信号损失要远远大于”刀片“矩阵，因此，”刀片“矩阵具有很好的信号指标。
