巧用Gefen(格芬)4x4 DVI矩阵切换器

    在传统的多媒体音视频项目中，信号源通常是有很多种：VGA计算机信号、DVD视频信号、摄像机视频信号等等。而矩阵只能对同一种信号进行切换，我们大多使用VGA矩阵。这就要求所有的信号在进入矩阵之前必须要转换和统一。

    各种视频到VGA的信号转换器被大量使用。这样做确实使输入信号一致，完成了系统要求，但同时也带来了很多弊端：

    第一：增加了系统的复杂性。在系统中我们都希望信号源能够最直接地给到显示器。增加了转换器就意味着增加了设备总量，增加了电源位置，增加了布线的复杂性。

    第二：提高了系统成本。好一点的转换器都要几千块钱，而且一个系统要用到好几个。在周边设备中成本过高会影响到整个系统的合理性。

    第三：信号的质量受到影响。转换必然会带来信号的衰减，而且各种转换器性能不同，会影响的整体系统的信号质量。

    综上所述，我们看到尽管系统搭建起来了，也能够基本上满足使用要求，但是存在着很多需要完善和提高的过程。这样的一个缺憾在过去的模拟信号（VGA和CV）的时代是难以避免的，但是随着数字技术的发展，特别是DVI和HDMI技术的发展，很多过去难以解决的问题可以迎刃而解了。

    我们来看下边的一个实例：

    信号源： 一台DVD(HDMI)
    两台电脑(DVI)
    一个笔记本(VGA)

    现在的DVD大都配备了HDMI接口，而电脑显卡也都带有DVI接口。

    显示设备：两台32寸液晶电视(HDMI)，其中一台电视距离机房约50米。
    一台19英寸显示器(DVI) ，距离机房约60。
    一台17英寸显示器(VGA) ，距离机房100米。

    液晶电视使用HDMI接口很普遍，19寸以上的显示器都用了DVI接口，我们知道数字的时代已经悄悄的到来了。

    系统要求： 所有的信号可以通过任意的显示设备观看。信号传输到远端的显示设备，衰减控制在最小范围。

    系统配置： 核心矩阵：4x4 DVI矩阵

    3根HDMI转DVI电缆
    一台VGA到DVI倍线器
    一套HDMI双脚浅延长器
    一套DVI双绞线延长器
    一套VGA双绞线延长器

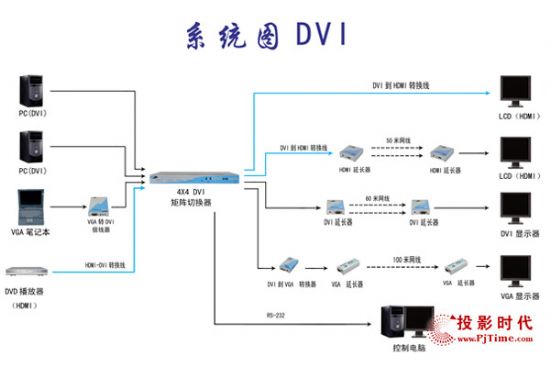

    系统的连接

    第一步：把 DVD接入矩阵。尽管DVD带有的是HDMI接口，但是我们知道HDMI和DVI这两种数字接口的原理基本一样，他们之间不需要复杂的转换，只需要配一根一头是HDMI一头是DVI的电缆就可以了

    第二步：把VGA信号接入矩阵。配一台VGA电脑是为了兼容原来的设备，随着数字信号的发展，模拟的电脑会越来越少。我们配一个VGA到DVI的倍线器，不仅可以把VGA信号转成DVI，还可以把原始信号的分辨率地提高到1920x1200。

    信号输入解决了，来看信号输出。

    第三步：两台液晶电视带HDMI接口，矩阵输出为DVI信号，配两条DVI到HDMI电缆即可。

    第四步：其中一台液晶电视距离机房50米，要在它们之间加一套HDMI双绞线延长器。上面提到矩阵的信号已经由DVI转成HDMI，再通过双绞线延长器，把信号传输到50米以外的液晶电视上。

    第五步：DVI显示器距离机房60米，通过DVI双绞线延长器传输信号。
第六步：配一台DVI到VGA信号转换器，把矩阵的信号给VGA显示器。显示器距离机房100米，使用一套VGA双绞线延长器。

    因为使用了很多延长设备，这个系统看起来有一点复杂。如果不考虑延长，只是一个多种信号和多种显示的系统，那么看起来就非常简单了。
