VP200多屏拼接控制器及系列矩阵应用方案

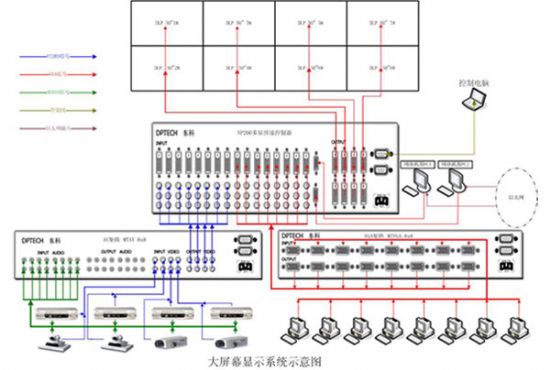

一、 系统连接示意图

二、 系统说明
    此系统包括的主要设备清单如下：

    此系统可允许同时输入8路视频信号及10路VGA（RGB）或DVI信号。

    AV矩阵MTAV-8x8：DVD、VCD、摄像头等设备（最多8台）的音视频信号输入给AV矩阵，AV矩阵可实现音视频信号的同步或异步切换。通过AV矩阵将8路音频信号输出给相关音响系统（在此不做说明），将8路视频信号输出到VP200多屏拼接控制器的8路视频输入接口。

    VGA矩阵 MTVGA-8x8：通过VGA矩阵，我们可以将8路VGA信号输出到VP200的8路VGA输入接口。

　　同时为实现网络抓图的功能，我们需要在网络中添加两台抓图服务器（网络抓图PC），在这两台电脑上安装网络抓图服务器软件，在网络内其它电脑上安装客户端软件就可实现网络抓图功能了。我们将这两台服务器的VGA信号也输入给VP200（如图所示）。

    VP200多屏拼接控制器可将输入的8路模拟视频信号、10路高分辨率VGA（RGB）信号（其中8路来自VGA矩阵，2路来自网络抓图服务器）案用户要求对输入视窗进行窗口大小、显示位置、图像比例等方面的调整和变换，最后以多窗口的形式，显示在拼接显示单元上。

    除了能实现上述普通板卡式控制器的功能外，由于是纯硬件拼接控制器，VP200多屏拼接控制器 有许多传统板卡控制器无法比拟的优势：

    1、 纯硬件控制器，无CPU、主板、硬盘与操作系统，以控制芯片为核心，可24小时 连续工作；相比板卡式控制器不存在死机、中病毒等问题，稳定性大大提高。

    2、 可实时图像处理，内部并行总线构架；每路输入通道为独立总线，相比板卡式控制器（共享总线）系统处理能力更强，处理速度更快，输出图像更流畅。

    3、 每路RGB通道独立计算，信号处理更加细致；RGB、视频图象可相互叠加；视频信号处理有运动补偿，能消除运动图象的锯齿现象；相比板卡式控制器图象处理质量更佳。

三、 设备性能参数

    1、 DLP50” 显示单元

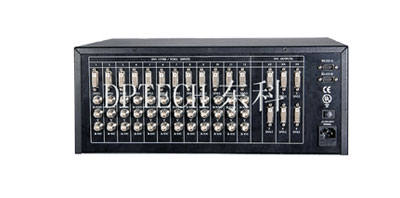

    2、 VP200多屏拼接控制器

产品简介：

    VP200系列多屏拼接控制器是专业化的视频处理于控制设备，它能够在多个高分辨率的显示设备上拼接显示多路视频信号。

    VP200系列视频多窗控制器可接受高分辨率RGB、VGA、复合视频及Svideo等格式的模拟视频信号和高分辨率的DVI数字信号，并案用户要求对输入视窗进行窗口大小、显示位置、图像比例等方面的调整和变换，最后以多窗口的形式，显示在拼接显示单元上。

    VP200系列视频拼接控制器支持对所有视频窗口进行任意缩放、任意漫游和任意叠加。

    VP200系列视频多窗控制器是硬件控制器，不需要操作系统支持，上电即可工作，启动迅速，稳定性高。

功能特性
    ◇ 实时图像处理，内部并行总线构架；每路输入通道为独立总线，相比板卡式控制器（共享总线）系统处理能力更强，处理速度更快，输出图像更流畅
    ◇ 无CPU、主板、硬盘与操作系统，以控制芯片为核心，纯硬件控制器；可24小时连续工作；相比板卡式控制器不存在死机、中病毒等问题，稳定性更佳
    ◇ 每路RGB通道独立计算，信号处理更加细致；RGB、视频图象可相互叠加；视频信号处理有运动补偿，能消除运动图象的锯齿现象；相比板卡式控制器图象处理质量更佳
    ◇ 通用视频、计算机信号输入，兼容模拟VGA、RGBHV输入和数字DVI输入
    ◇ 同时显示多个窗口，输入通道数目可定制
    ◇ 输入视窗可任意缩放、任意叠加、任意漫游
    ◇ 支持多通道输出，支持DVI、VGA两种模式
    ◇ RS-232控制

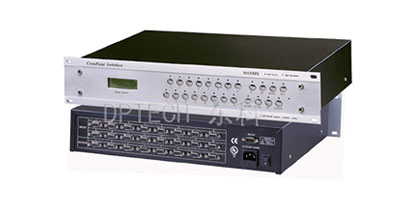

    3、 MTVGA-8x8矩阵切换器

产品简介：

    MTVGA系列矩阵切换器是专门为计算机视频信号的显示切换而设计的高性能宽带矩阵开关设备，具有连线简便，体积小等特点，适于中短距离传输场合。其输入、输出端均为D-SUB HD 15针（VGA）接口。可将多路输入信号任意选择一路或多路分别输出给一路或多路显示设备。控制方式包括面板手动控制、RS-232控制等方式。RS-232输入、输出，可多台连接，便于扩展。通过随机奉送的控制软件，可控制矩阵切换、自动循环画面切换等等。该系列产品可广泛应用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。

产品特性：
    ◇ 兼容复合视频、S－视频、分量视频、HDTV、RGsB、RGBHV
    ◇ 超宽带技术设计，350M（－3dB）的满载RGB视频带宽
    ◇ 采用数字同步识别处理（DSIP）技术
    ◇ 采用大尺寸彩色液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，方便切换控制
    ◇ 采用多种切换控制方式：面板控制切换、RS232控制切换、红外遥控切换（选配）键盘控制切换（选配）
    ◇ 可机架安装的标准机箱
    ◇ 多组全局预置，掉电自动保存

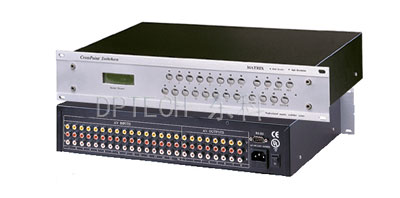

    4、 MTAV-8x8矩阵切换器

产品简介：
    MTAV系列矩阵切换器为AV一体式、分体式视音频交叉点式矩阵切换器。系列内每种型号包括视频单元（VIDEO UNIT）和音频单元（AUDIO UNIT）两种模块。模块之间通过RS-232通信连接，可构成单视频、单音频、视频-单声道音频、视频-立体声音频等多种模式。每个模块有RS-232输入口和RS-232输出口，供模块之间连接用。每个模块可设置设备地址。当一个系统中使用多台设备时，通过地址区分达到分别控制之目的。该系列产品广泛的用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。

产品特性：
    ◇ 兼容复合视频、S－视频、分量视频、HDTV、RGsB
    ◇ 超宽带技术设计，100M（－3dB）的满载视频带宽
    ◇ 采用数字同步识别处理（DSIP）技术
    ◇ 采用大尺寸彩色液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，方便切换控制
    ◇ 采用多种切换控制方式：面板控制切换、RS232控制切换、红外遥控切换（选配）键盘控制切换（选配）
    ◇ 可机架安装的标准机箱
    ◇ 多组全局预置，掉电自动保存
